4. Реалізація операції множення
4.1. Початкові дані
Тип арифметичної операції— множення двійкових чисел;
початковий код подання операндів — прямий;
розрядність — 8 біт;
код виконання мікрооперації у суматорі — доповняльний;
структура операційного блока — із закріпленими мікроопераціями;
тип керуючого блока — автомат Мілі з пам'яттю на RS-тригерах.
Елементна база, перелік обов'язкового графічного матеріалу та необхідні розрахунки — згідно з пунктом 1.2.
4.2. Алгоритм множення двійкових чисел із зсувом суми часткових добутків вправо
Множення двійкових чисел А і В зводиться до обчислення добутку їх модулів та присвоєння йому знака. Добуток двох n-розрядних операндів містить 2n-1 цифрових розрядів і один знаковий. Якщо перемножуються цілі числа, кома розміщується після молодшого розряду, а якщо дроби — перед старшим розрядом.
Множене і множник у прямих кодах послідовно записуються відповідно в регістри А і В. Регістри С і D обнуляються. У лічильник СТ записується кількість циклів.
Для розрядів множника 1, 2, .... п-1 виконуються такі дії:
якщо молодша цифра множника B[1]=1, то до суми часткових добутків додається модуль множеного, інакше — не додається;
далі для обох випадків зміст регістрів С і В зсувається вправо на один розряд, причому молодший розряд регістра С передається в старший розряд регістра B. Після кожного зсуву в молодший розряд регістра B поступає наступний розряд множеного, за яким визначається черговий частковий добуток (нуль або множене);
після п-1 циклів виконується додатковий зсув вправо для передачі в тригер Т знака множника і визначається знак добутку додавання за модулем два знаків множеного і множника.
3. Результат подається конкатенацією чисел С і В; при цьому в регістрі С розміщуються старші розряди добутку, а в регістрі В – молодші розряди.
4.3. Функціональна схема алп для операції множення

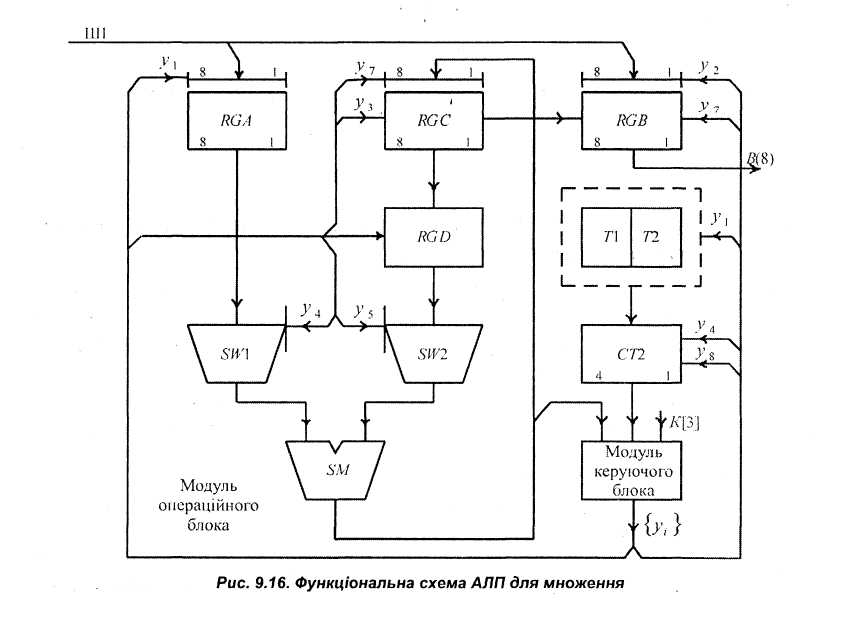

Функціональна схема АЛП для множення цілих двійкових чисел із зсувом вправо часткових добутків містить (рис.16):
регістри А і В для приймання з вхідної шини Ш1 відповідно множеного та множника;
паралельний комбінаційний суматор SM ;
Рисунок
16 – Функціональна схема АЛП для множення
регістр С для приймання часткової суми із SM при одиничному значенні синхросигналу;
регістр D для приймання і тимчасового зберігання часткової суми з регістра С при спаданні синхросигналу;
лічильник циклів СТ;
тригер Т1 для керування ключами SW1, SW2;
тригер Т2 для записування знака множника.
Регістри С і В забезпечують зсув вправо чисел, при цьому значення молодшого розряду регістра С[1] пересилається в старший розряд регістра В[n].
4.4. Мікропрограма множення цілих чисел
Початок. Якщо К[3], то М1, інакше – чекати
М1 у1: RGA := A; T1.T2 := 0.0 < приймання множеного та обнуління тригерів Т1, Т2 >
у2: RGB := B; T2 := B[n] < приймання множника та дублювання його знака в тригері Т2>
у3: RGC.RGD := 0.0 < обнулення регістрів>
у4: СT := n -1 < запис кількості циклів>
М2 Якщо , то М3
у5: SM := | A| + D < додавання>
у6: RGC :=SM < пересилання часткової суми>
М3 у7: RGC.RGD := R (C.B) < однорозрядний зсув вправо>
у8: СT := СT -1 < декремент лічильника>
Якщо СT ≠ 0, то М2, інакше
у7: RGC.RGD := R (C.B)
у9: RGC := L(C) < однорозрядний зсув вліво >
у10: RGC := Т2.R(C) <запис знака результату в регістр RGC>
Кінець.

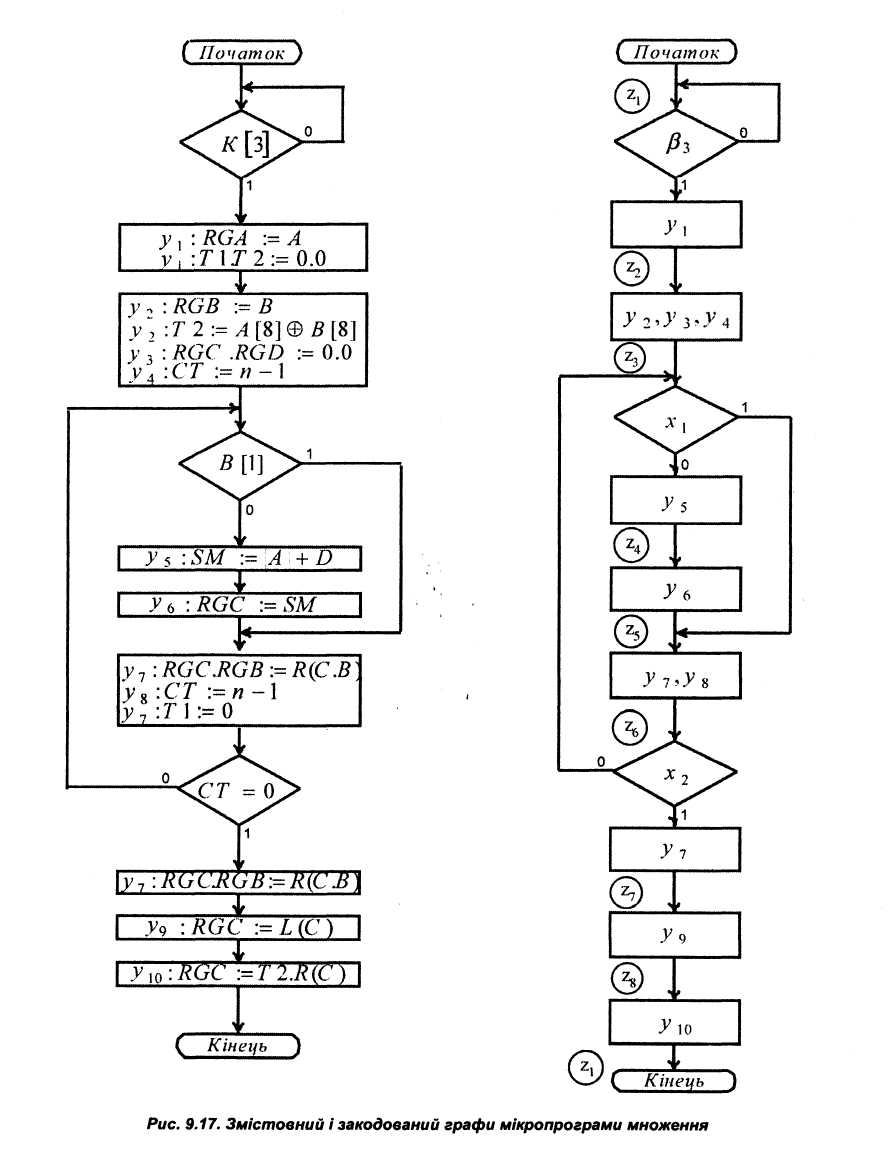

Змістовний і закодований графи мікропрограми множення показано на рис.17.
Рисунок
17 – Змістовний і закодований графи
мікропрограми множення
