1.8. Характеристики алп
Мікросхеми ТТЛШ серії КР1533, які використано для побудови АЛП, що реалізує операцію додавання, споживають таку потужність:
РИР35 = 122 мВт; РИР12= 100 мВт; РИМ6 (тип F, серія КР1531) = 180 мВт;
РИД7 = 50 мВт; РТВ6 = 22,5 мВт; Р ЛП5 = 30 мВт;
РЛН1 = 13 мВт; РЛЛ1 = 22,5 мВт; РЛИ1 = 16 мВт.
Потужність, яку споживає даний АЛП розраховується додаванням потужностей всіх мікросхем:
РАЛП = 2РИР35+РИР12+2РИМ6+РИД7+2РТВ6+РЛП5+2РЛН1+4РЛЛ1 +5РЛИ1 =
= (2122 + 100 + 2180 + 50 + 222,5 +30 + 213 + 422,5 + 516)10-3 = 1,125Вт.
Мікросхема КР1531ИМ6 реалізує додавання двох чотирирозрядних операндів за tSM-2 = 2tSM-1 = 30 нс. Враховуючі затримки сигналів, що подаються на входи суматора, рекомендується обирати тривалість машинного такту ТС=2 tSМ-2=60 нc. При цьому швидкодія АЛП, виражена кількістю операцій додавання за секунду типу "регістр-регістр", становитиме F=1/TC 16 млн. оп/с.
2. Реалізація операції віднімання
2.1. Початкові дані
Тип арифметичної операції – віднімання двійкових чисел;
початковий код подання операндів – доповняльний;
розрядність операндів – 8 біт;
код виконання операції у суматорі – доповняльний модифікований;
структура операційного блока – із закріпленими мікроопераціями;
тип керуючого блока –автомат Мілі з пам’яттю на D - тригерах;
схема логічної ознаки переповнення розрядної сітки;
схема логічного порозрядного множення кодів вхідних операндів А і В.
Елементна база, перелік обов’язкового графічного матеріалу та необхідні розрахунки – згідно з пунктом 1.2.
2.2. Алгоритми віднімання двійкових чисел
Алгоритм віднімання двійкових чисел реалізується у такій послідовності:
у регістри RGA і RGB із вхідної шини один за одним паралельним кодом записуються відповідні їм операнди А і В;
операнд В безумовно інвертується;
мікрооперація віднімання виконується в доповняльних модифікованих кодах протягом одного машинного такту;
аналізується результат віднімання. За відсутності переповнення розрядної сітки результат записується в регістр RGC і потім пересилається в оперативну пам'ять, за наявності переповнення результат не фіксується і в ЦПК передається сигнал переповнення ТП.
2.3. Функціональна схема алп для виконання операції віднімання
Функціональну схему восьмирозрядного АЛП для виконання мікропро-грами віднімання показано на рис.6.
Схема АЛП містить:
регістри RGA і RGB для приймання із вхідної шини Ш1 операндів А і В та їх зберігання протягом часу виконання мікропрограми;
схему інвертування BIN змісту регістра RGB;
електронні ключі SW1 і SW2для комутації операндів;
схему розрядного логічного множення AND;
комбінаційний суматор SM з додатковим знаковим розрядом П для створення модифікованого коду. На вхід перенесення першого розряду суматора подається «лог.1»;
регістр результату RGС ;
схему ознаки переповнення ОР;
модуль керуючого блока (МКБ) на основі автомата Мілі з пам’яттю на D-тригерах.

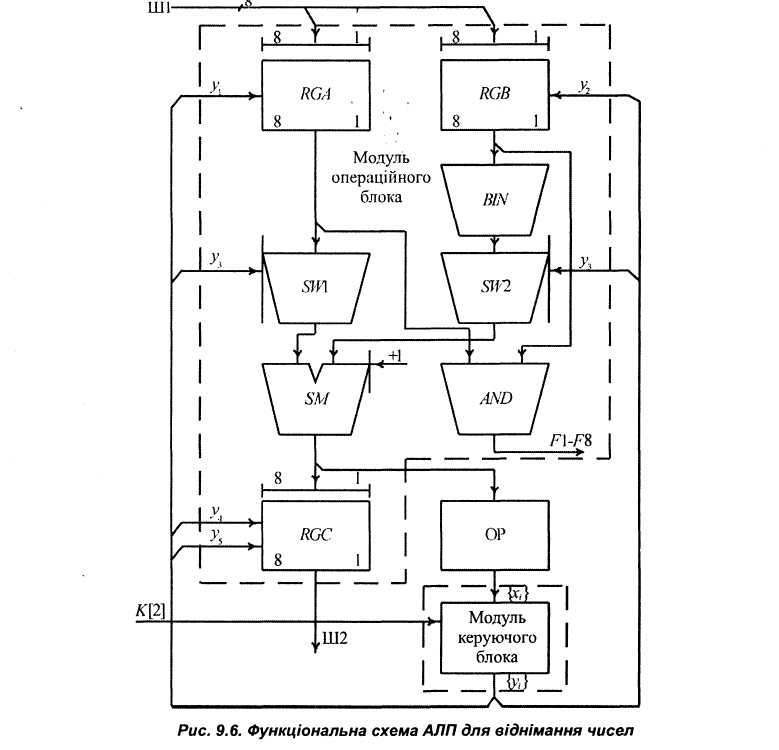

Рисунок
6 – Функціональна схема АЛП для віднімання
чисел
