В эфирной интерпретации описанные в [184, с. 57] попытки найти доли электронов и ионов в темновом токе с помощью приложения поперечного к току магнитного поля могут означать изучение влияния обобщённой силы Жуковского (121) на тече-

угла, в который рассеивается поток эфира с катода в опыте без и с магнитом, так как данный эффект наблюдается в виде свечения на анодной сетке.

Известно,чтоскоростьэлектрическогодрейфавпостоянных и однородных электрическом и магнитном полях не зависит от заряда и массы частиц [28, с. 366]. В эфирной модели этот факт можно интерпретировать как увлечение всех типов заряженных частиц соответсвующим потоком эфира по аналогии с течением

щественного препятствования ускорению заряженных частиц со стороны структурных элементов эфира – ньютониев (п. 21.2).

23.9.3. Мельничка

Мельничка представляет собой подвешенный на тонкой нити пропеллер с лопастями, см. рис. 19. Название устройства заимствовано из [191, с. 756]. В нашем случае использовались четыре одинаковые сплошные лопасти. Каждая имела форму прямоугольника. Мельничка изготавливалась из обычной бумаги, пропитанной шеллаком бумаги, алюминиевой фольги или золотой фольги. Изучалось её вращение между двумя электродаминавоздухеиввакууме.ЭкспериментыпроводилиФ.С.Зайцев и В.А. Чижов.

511

Скачать http://eth21.ru | правкой от 13.04.2019

vk.com/club152685050 | ГУАП

проволоку сечением 2.5 [мм2] с изолированной боковой поверхностью. В качестве второго электрода использовался либо такой

Один из электродов представлял собой заострённую медную

электродами составляло ~5 [см]. Мельничка располагалась так, чтобы кратчайший отрезок между электродами не совпадал с её

же, как первый, либо электрод в форме сетки. Расстояние между

осью вращения, то есть так, чтобы течение между электродами могло вращать мельничку. К электродам прикладывалось постоянное напряжение.

при разности потенциалов между электродами ~3.5 [кВ]. Такое вращение – хорошо известный эффект, который объясняется так называемым ионным ветром, см. приложение 7.

На воздухе интенсивное вращение мельнички начиналось

Рис. 19. Схема эксперимента с мельничкой.

Использовалась та же, что5 ∙и10в4п. 23.9.1, вакуумная камера, обеспечивающая давление в раз меньшее атмосферного. Опыты с мельничками из разных материалов не показали сильного, как на воздухе, вращения. Это означает, что ионный ветер существенно уменьшался, то есть создавался достаточно глубокий для данного эксперимента вакуум.

512

Скачать http://eth21.ru | правкой от 13.04.2019

vk.com/club152685050 | ГУАП

Однако мельнички всё же двигались. На создание разности

делать вывод о наблюдении эффекта механического взаимодействиятеченияэфирасмельничкойпокапреждевременно,таккак её поворот мог быть обусловлен электростатической индукцией в электрическом поле между электродами, то есть притяжением к электроду наведённого на лопасти заряда (п. 18.13).

Оценим сверху плотность кинетической энергии течения

(не импульсном, п. 1.4) как плотность работы силы по перемещению объекта из одной точки в другую [26, с. 131]. Однако из-за высокой проницаемости лопасти для течения эфира, а также возможного уменьшения завихренности и скорости течения эфира после выхода из электрода мельничке передаётся лишь малая доля кинетической энергии течения эфира в проводе. Рассчитать эту долю можно будет после построения эфирной модели внутреннего строения вещества.

Таким образом, для обнаружения механического вращения мельнички течением эфира необходимо проведение более тонкого эксперимента с использованием подвески с меньшим со-

513

Скачать http://eth21.ru | правкой от 13.04.2019

vk.com/club152685050 | ГУАП

противлением кручению, например магнитной, а также изготовление мельнички из материала, хорошо задерживающего течение эфира, например сверхпроводящего вдоль плоскости лопасти (п. 23.10.2) или покрытого плотным атомарным веществом (п. 23.10.3). Для уменьшения препятствий течению эфира представляют интерес создание более глубокого вакуума и применение сверхпроводника в качестве одного или обоих электродов [192] с хорошей изоляцией боковых поверхностей от протекания через них эфира.

23.9.4. Коловрат

Коловрат, или колесо Франклина, см. [28, с. 51], состоит из нескольких (обычно четырёх) симметрично расположенных изогнутых спиц с заострёнными концами, рис. 20. В экспериментах центр симметрии коловрата помещается на заострённый стержень или подвешивается на тонкой нити. К центру подводится напряжение через стержень или с помощью гибкого провода.

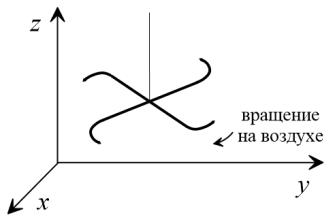

Рис. 20. Коловрат на подвеске.

514

Скачать http://eth21.ru | правкой от 13.04.2019

vk.com/club152685050 | ГУАП

кое вращение объясняется созданием на остриях спиц ионного ветра, см. приложение 7.

Авторы совместно с В.А. Чижовым, С.М. Годиным и И.Н. Степановым изучили поведение коловрата в вакууме. Использовалась вакуумная камера, применявшаяся5 ∙в10эксперимен4 - тах п. 23.9.1, которая обеспечивает давление в раз меньшее атмосферного. Во избежание влияния зарядов, наведённых спицами на стеклянном колпаке вакуумной камеры, коловрат размещался в ней внутри клетки Фарадея. К коловрату и клетке подводилось постоянное напряжение разного знака от одного и того же источника. Использование потенциала на клетке усиливает электрическое поле.

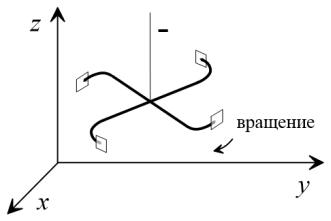

Рис. 21. Коловрат с изоляторами.

Вконструкциюколовратавносилисьизменениясцельюувеличения скорости его вращения на воздухе. Выяснилось, что

515

Скачать http://eth21.ru | правкой от 13.04.2019

vk.com/club152685050 | ГУАП

этому способствует более плавная форма изгибов спиц, а также прикрепление со стороны клетки плоских изоляторов на острия спиц, рис. 21, сделанных, например, из шеллака. Более плавная форма изгибов уменьшает потерю давления эфира (напряжения (75)) через боковую поверхность спицы. Поток ионов и эфира стремится попасть с острия на сетку по кратчайшему пути, поэтому такие изоляторы увеличивают тангенциальную (касательную) к окружности вращения концов спиц составляющую потока.

Наиболее результативными оказались опыты с подвешенным на нити коловратом, так как в вакууме сопротивление трения на острие стержня приводило через некоторое время к остановке вращения коловрата, несмотря на приложенное напряже-

выпуклости изгиба спиц, см. рис. 21. Отрицательный заряд проводника соответствует избыточному давлению эфира в нём (см. п. 3, 18.13). Поэтому данное поведение коловрата можно интер-

ном направлении – в сторону вогнутости изгиба спиц. Этот эффект можно связать с втягиванием эфира в острие спицы, давление эфира в которой понижено при положительном заряде.

Однакодля окончательноговыводаогенерацииреактивного движения потоком эфира необходимо проведение более тонких экспериментов в более глубоком вакууме с обеспечением значительного поворота коловрата. Также необходимо сопоставление измереннойскорости вращения с количественной оценкой на основе теории эфира. Добиться значительного поворота коловрата можно за счёт следующих модификаций: улучшения изоляции
