7.11. Элементы ис на полупроводниках группы
AmBv
Полупроводники группы АШВУ как материалы для ИС. Сравнительный анализ свойств полупроводников группы AmBv и кремния позволяет выявить три основных различия при создании на их основе активных элементов ИС:
Сильно отличаются зависимости дрейфовой скорости электронов проводимости, особенно при низких полях.
Из полупроводников группы АШВУ легко изготовить полуизолирующую подложку.
Эти полупроводники (арсенид галлия, фосфид индия, ар- сенид индия и др.) образуют твердые растворы не только двух-, но и трех- и четырехкомпонентные с широким диапазоном изменения их электрофизических свойств.
На рис. 7.46 приведена зависимость дрейфовой скорости электронов проводимости от напряженности электрического поля для двух- и трехкомпонентных полупроводников АШВУ и кремния. Причиной того, что зависимость скорости дрейфа электронов проводимости от поля в GaAs и InP имеет не монотонный, как у кремния, а экстремальный характер, кроется в различии зонной структуры этих материалов. Зонная структура GaAs приведена на рис. 7.47.
Абсолютный минимум зоны проводимости GaAs находится в т. Г. Во втором минимуме в т. X энергия на 0,36 эВ выше. Эффективная масса электронов проводимости в т. Г мала (0,068/?г, где т —масса покоя свободных электронов в вакууме) и поэтому дрейфовая подвижность электронов проводимости велика.
эВ
ю
8
0,36 эВ Этим объясняется участок
L
с отрицательной дифференциальной проводимостью на рис. 7.46. Этот эффект получил название эффекта Ганна и используется для генерации высокочастотных сигналов. В ИС на
X
Рис. 7.47. Зонная структура GaAs GaAs ЭТОТ Эффект НвЖвЛа-
телен и для его подавления необходимо выполнить условие
(7.10)
Здесь АЕ — энергетический зазор между т. Г и т. X, а ЕТ — ширина запрещенной зоны в т. Г зоны проводимости.
Элементы ИС на полупроводниках группы АШВУ. Элементы ИС на AmBv можно грубо разделить на следующие группы: полевые транзисторы с затвором Шоттки, гетеробиполярные транзисторы и МДП-транзисторы.
Несмотря на то, что технологию изготовления материалов AmBv и приборов на их основе по целому ряду причин нельзя считать столь же отработанной, как для кремниевых структур, исследования и разработки уже продемонстрировали возможности создания сверхбыстродействующих цифровых схем, кон- курирующих с кремниевыми. Можно предположить, что главную роль в конкурентной борьбе будут играть полевые транзисторы с затвором Шоттки, т.к. они просты в изготовлении и потребляют незначительную энергию.
а) б)

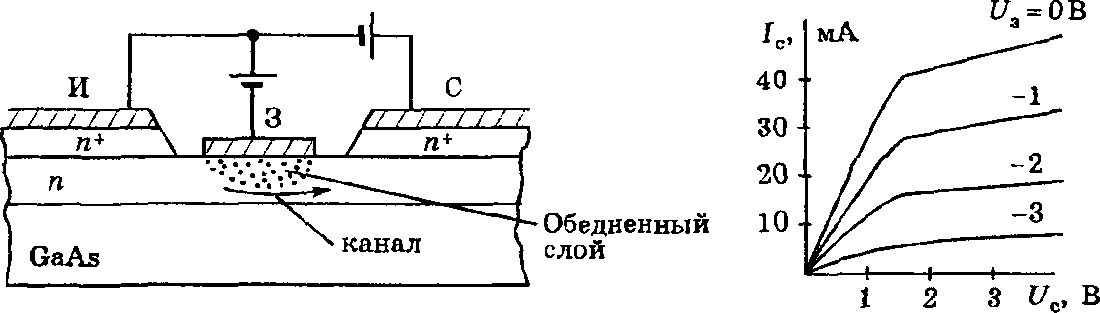

Рнс. 7.48. Структура
(а) и статические БАХ (б) ЗШП-транзистора
На полуизолирующей пластине GaAs с высоким удельным сопротивлением (порядка 108 Ом см) формируют тонкий электропроводный слой п-типа, который называют активным слоем. В активном слое расположены области истока, затвора и стока. Для получения хороших омических контактов на активном слое под электродами истока и стока располагаются ^-области. Электрод затвора образует с активным слоем контакт Шоттки (см. раздел 3.3). Активный слой обычно формируется ионной имплантацией* например кремния. Толщина этого слоя 0,1-0,3 мкм, а концентрация примеси около 31017 см~3. Чем короче длина затвора, тем выше быстродействие прибора, в настоящее время длина затвора составляет 0,2-1,0 мкм. Омические электроды изготавливают из сплава Al-Ge-Ni, а электрод затвора — из А1 или силицида вольфрама.
Если к стоку приложить положительное напряжение, а к затвору отрицательное, обедненный слой под затвором расширится, а канал между истоком и стоком сузится и ток в цепи от истока к стоку изменится. Поскольку выходной сигнал стока можно регулировать малым входным сигналом затвора, такой прибор можно использовать как усилительный элемент. На рис. 7.48, б приведены статические характеристики такого прибора.
Длина канала в ЗШП-транзисторах является важнейшим параметром, определяющим быстродействие элемента. При использовании технологии самосовмещенной ионной имплантации при образовании слоев л+-типа оказывается возможным управлять величиной зазора между ними, что обеспечивает снижение последовательного сопротивления исток-сток и позволяет формировать затворы длиной около 0,1 мкм.
Транзисторы с высокой подвижностью электронов. Известны различные варианты конструкции транзисторов с высокой подвижностью электронов (ВПЭТ). Общее представление о структуре ВПЭТ с одним гетеропереходом дает рис. 7.49. Исток, сток и затворный электрод формируются на поверхности GaAs. Повышение подвижности электронов в канале достигается за счет использования гетероперехода GaAs с материалом с большой шириной запрещенной зоны (Al0 3 Ga0 7 As) с введенной в него донорной примесью.
изс
:zzzzzzzzzz^ утл
n-GaAs \у//л1 "-GaAs °'05 МКм
д-А10 gGa0 7As 0,06 мкм
Электроны проводимости «-GaAs 2,0мкм
t-GaAs (подложка)
Рис. 7.49. Структура ВПЭТ на GaAs
Создание такой структуры возможно методами либо высоко- контролируемого эпитаксиального наращивания слоев АШВУ, либо методами молекулярно-лучевой эпитаксии. При реализации таких приборов удается достигнуть значений подвижности электронов до 105 см2/В • с при 77 К и до 2 - 105 см2/В • с при 4,2 К. Для сравнения отметим, что в обычных ЗШП-транзисто- pax подвижность электронов в слоях я-типа GaAs составляет всего 5 • 103 см2/В • с, т.е. меньше на два порядка.
