3.5.2 Описание опытной установки
Опытная установка (рис. 3.14) представляет собой резервуар 1 прямоугольной формы, в который насосом по трубе 2 подается вода из бассейна лаборатории. В передней стенке резервуара имеется круглое отверстие 3, в которое вкладываются диски с отверстиями 4, диски закрепляются гайкой. Вход в отверстие со стороны резервуара закрывается заслонкой 6. Уровень воды в резервуаре измеряется с помощью водомерного стекла по рейке. Нуль рейки установлен на уровне центра отверстия.

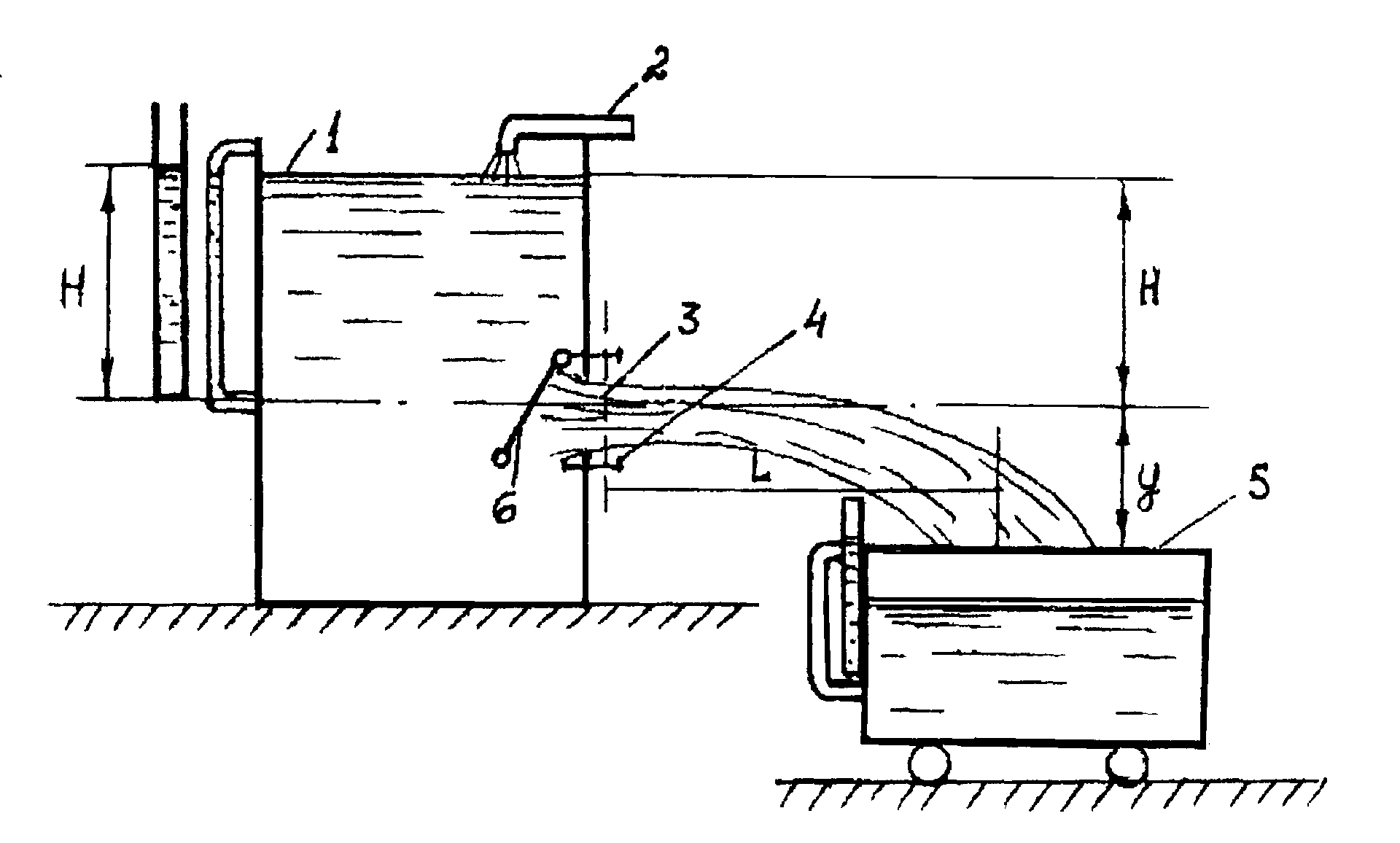

Рис. 3.14. Установка для изучения истечения жидкости
из отверстия в тонкой стенке:
1 – прямоугольный резервуар с водомерным стеклом;
2 – подающая труба; 3 – отверстие в стенке
резервуара;4 – диск с исследуемым отверстием;
5 – мерный бак; 6 – заслонка
Для определения дальности полета струи L и высоты падения у используется координатная сетка на плоском щите.
Для измерения расхода воды применяется мерный бак 5.
3.5.3. Порядок проведения опыта
1. Определить размеры отверстий в дисках, позволяющие определить площади этих отверстий ω.
2. Измерить напор над осью отверстия H.
3.Определить время наполнения мерного бака на слой h.
4. Для выбранного сечения струи с ординатой у измерить абсциссу L. Измерение величин H, y, L провести два-три раза и осреднить.
5. Сменить диск с отверстием. Повторить все измерения и наблюдения для другого отверстия.
При опытах с квадратными и треугольными отверстиями обратить внимание на инверсию струи, т.е. на изменение формы сечения струи.
3.5.4 Обработка опытных данных
1. Для каждого опыта по слою воды в мерном баке и времени его наполнения определить объем воды W и расход Q при площади мерного бака площадью S =5000 см2.
2. Вычислить значения коэффициентов расхода μ по формуле (3.46), скорости φ по формуле (3.48), сопротивления ξ и сжатия ε по выражениям
ξ = 1/ φ2, ε = μ/ φ. (3.49)
Результаты измерений внести в табл. 3.10.
3. Сравнить опытные значения коэффициентов с ожидаемыми.
Вопросы для самопроверки
1. Какую стенку называют тонкой?
2. Какое отверстие считается малым?
3. Что служит причиной образования сжатого сечения струи? На каком расстоянии от входа в отверстие оно возникает?
4. Что собой представляет коэффициент сжатия струи ε?
5. Как определить опытным путем коэффициенты расхода и скорости?
6. Как изменится скорость истечения жидкости из отверстия в тонкой стенке, если напор над отверстием увеличить в 4 раза?
7. Как изменится расход при истечении жидкости из отверстия в тонкой стенке, если диаметр отверстия увеличить в 2 раза?
Таблица 3.10
№ п/п |
Площадь
ω, см2 |
Слой воды в мерном баке h, см |
Определение расхода
|
Напор
H, см |
Размеры струи |
см/с |
μ |
φ |
ε |
ξ |
|||
W, см3 |
t., с |
Q, , см3/с
|
L, см |
y, см
|
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
