Практическая работа Тема: Расчет и выбор необходимой такелажной оснастки для крепления и подвески грузов
Цель работы: Научиться определять усилия натяжения в ветвях стропов и подбирать канат по заданным условиям
Учебные пособия:
Колчерин В. Г., Колесников И.В., Копылов В.С., Баренбойм Ю.Л. Новое поколение буровых установок Волгоградского завода в Западной Сибири. ГУП ХМАО «Сургутская типография», 2000
Колчерин В. Г., Султанов Б. З., Шварев А. А., Крист М. О. Сооружения и оборудование для кустового бурения скважин. М. Недра, 1992.
Скрыпник С.Г. Сооружение буровых на суше. М., «Недра», 1991
Денисов П.Г. Сооружение буровых. М., «Недра», 1989
Куцын П.В. Вышкомонтажник. М., «Недра», 1981
Исходные данные:
Показатели |
Варианты |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
Масса груза, кг |
17500 |
13000 |
19500 |
14600 |
1150 |
2960 |
7500 |
9510 |
5000 |
18600 |
А, мм |
6840 |
3960 |
4750 |
4190 |
1930 |
2630 |
3320 |
3950 |
3020 |
4160 |
В, мм |
3965 |
3702 |
4325 |
4205 |
2510 |
2630 |
3515 |
3300 |
2760 |
4240 |
С, мм |
2605 |
2630 |
3175 |
2362 |
990 |
1040 |
1980 |
2250 |
1605 |
3175 |
Общие сведения
Стропы для подъема груза подбирают в зависимости от массы груза и способа строповки. При различных способах строповки стропы могут принимать вертикальное положение или располагаться под углом к вертикали. В случае вертикального положения стропов усилие в них будет равно весу поднимаемого груза, поделенному на число стропов. С увеличением угла наклона стропов к вертикали усилие в них будет возрастать. Поэтому при строповке грузов длину стропов подбирают с таким расчетом, чтобы угол наклона стропов к вертикали был минимальным, если позволяет высота подъема крана-
При симметричной подвеске груза усилие в каждой ветви стропа определяется по формуле
где Р—вес груза, Н;
К— величина, обратная cos;
- угол наклона стропа к вертикали;
п — число ветвей стропов.
Для угла наклона стропов к вертикали, равного 0; 30; 45; 60°, соответственно К = 1; 1,15; 1,42; 2,0.
Диаметр каната для стропов подбирают по расчетному разрывному усилию каната, определяемому по паспорту-сертификату, и максимальному усилию на строп, умноженному на коэффициент запаса прочности стропа. При этом разрывное усилие каната должно быть равно или больше максимального усилия на строп с учетом его запаса прочности.
Наименьший допустимый коэффициент запаса прочности для стропов по подвешиванию груза при помощи крюков и скоб принимают равным 6,0, а по обвязыванию груза массой до 50 т — 8,0.
Для изготовления стропов с режимом работы, не допускающим больших перегибов, используют канат из шести прядей по 19 проволок в каждой с одним сердечником. Такой канат двойной свивки изготовляется по ГОСТ 3070—74 с точечным касаньем проволок между слоями в пряди типа ТК по конструкции 619+1 (прядь 1+6+12). Стропы из такого каната применяют обычно для работу по погрузке и монтажу тяжеловесного оборудования при строповке их по способу второй группы надежности.
Для строповки грузов по способу первой группы надежности стропы изготовляют из более гибкого каната из шести прядей по 37 проволок в каждой с одним сердечником по ГОСТ 3071— 74 с точечно-линейным касанием проволок типа ТЛК по конструкции 6х37+1 (прядь 1+6+15+15).
В стальных канатах используют проволоку с различным временным сопротивлением разрыву: 1500, 1600, 1700 и 1800 МПа, что учитывают при подборе диаметра каната для изготовления стропов. Для упрощения выбора диаметра строповых канатов обычно пользуются номограммами, которые позволяют определить как диаметр каната по усилию на одну ветвь стропа с учетом угла ее наклона к вертикали и коэффициента запаса прочности, так и допускаемое усилие на ветвь стропа в зависимости от его диаметра.

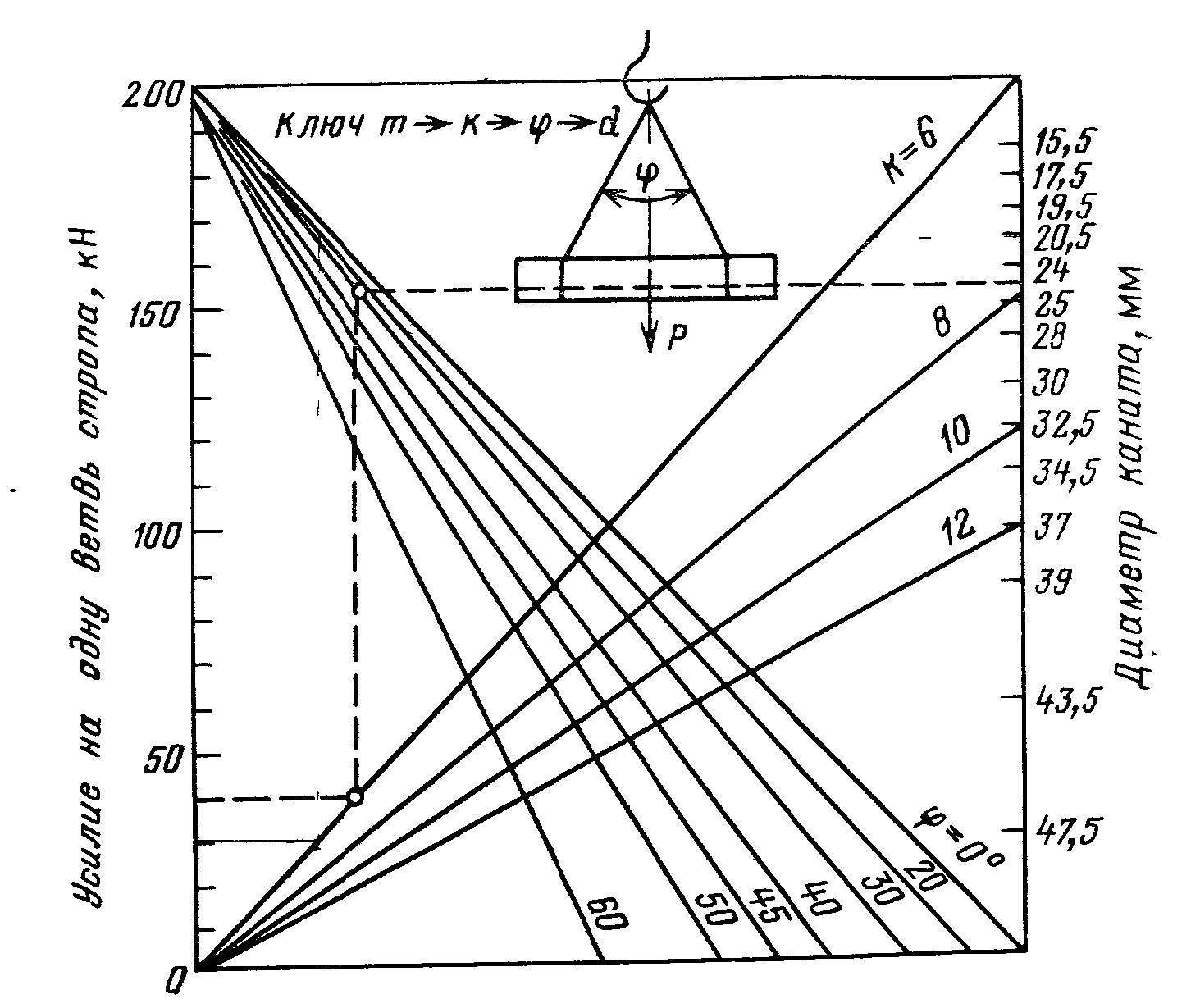

На рис. показана номограмма для подбора диаметра стропов из каната ТЛК конструкции 6х37+1 с временным сопротивлением проволок разрыву 1500 МПа.
Грузоподъемные стропы перед их эксплуатацией подвергают испытанию на нагрузку, превышающую вдвое массу поднимаемого груза. К каждому стропу крепят табличку, где указывается его грузоподъемность, дата испытания и срок работы. Однако при неправильной эксплуатации стропы могут преждевременно изнашиваться. Изношенные стропы должны быть забракованы при обнаружении следующих дефектов: оборвана одна прядь каната; на шаге свивки каната диаметром до 20 мм оборванных проволок составляет более 5%, а каната диаметром свыше 20 мм—более 10% от всего числа проволок в канате; одна прядь вдавлена вследствие разрыва сердечника, износ или коррозия первоначального диаметра проволок составляет 40% и более. Сращивать канат стропа при его обрыве запрещается.
Шаг свивки каната определяют следующим образом: на поверхности одной из прядей каната наносят метку, от которой отсчитывают по продольной оси каната столько прядей, сколько их имеется в сечении каната (например, шесть). На следующей после отсчета пряди наносят вторую метку. Расстояние между метками определит шаг свивки каната.
Рисунок - Номограмма для подбора диаметра стропов из каната ТЛК конструкции 6х37+1 ГОСТ 3071— 74 с временным сопротивлением проволок разрыву 1500 МПа
Порядок выполнения работы.
1.Определить угол наклона стропа к вертикали
2.Определить необходимое количество каната для изготовления стропов
Принимая на заплетку концов спропа по 0,5 м, имеем общую необходимую длину каната для строповки
L = п ( l + 0,5 2 ) , м
где
n – количество стропов
3.Найти усилие в одной ветви строповки груза
где
1,35 - коэффициент неравномерности нагружения стропов
Q - вес оборудования , кН
n – количество стропов
- угол при вершине.
4.По номограмме, зная усилие в ветви стропа S, запас прочности и угол наклона одной ветви / 2 выбрать диаметр каната.
