Порядок выполнения работы
1.Определение площади и формы фундамента.
Площадь и форма фундамента определяется размерами машины. Для прочности краев фундамента верхняя его плоскость должна быть на =100-200 мм больше с каждой стороны машины. Fф = ( a + 2 )( b + 2 ) , где Fф - опорная площадь машины, м2
2.Определение высоты фундамента

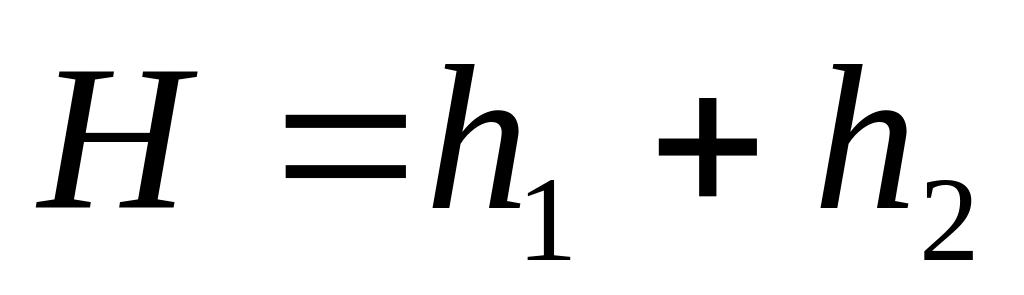

Высота фундамента складывается из двух частей.
где h1 – высота наземной части, зависящая от условий эксплуатации
h2 – высота подземной части, зависящая от глубины промерзания и залегания грунтовых вод или длины анкерных болтов. Принять для расчета h1 = 200 мм, h2 = 1000 мм
3.Определение массы фундамента Qф = Fф Н , кг
Для изготовления фундамента используем портландцемент с объемной массой = 1300кг/м3
4.Определение стационарной нагрузки на фундамент

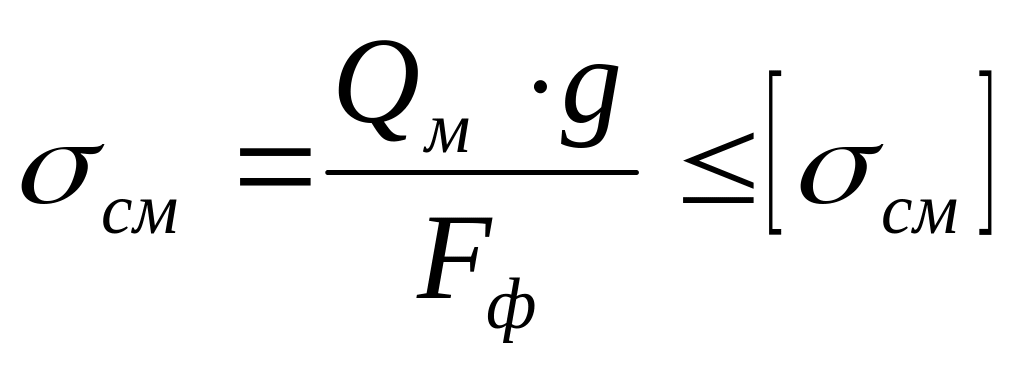

Поверхность фундамента, на которую распределяется сила тяжести машины, проверяется на смятие:
Qм - масса машины, кг
Fф - опорная площадь машины, м2
см - допустимое напряжение на смятие, МПа сосна – 6…9 МПа; бетон – 5…50 МПа.
5.Определение условия устойчивости грунта, на который опирается сооружение
При центральном расположении нагрузки давление распределяется равномерно.

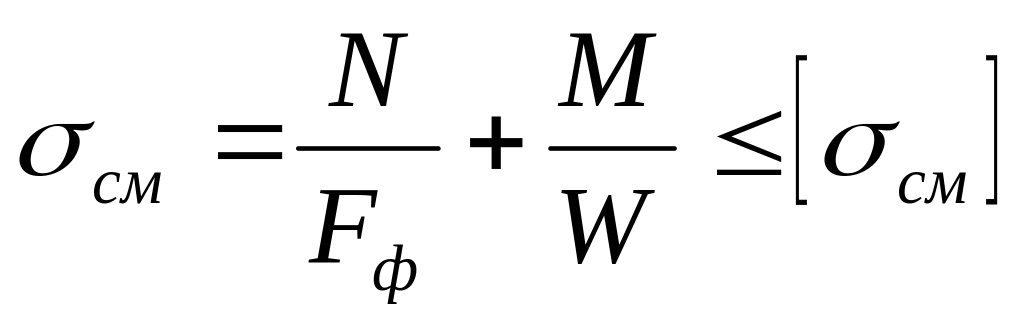

При размещении нагрузки с эксцентриситетом
; ;

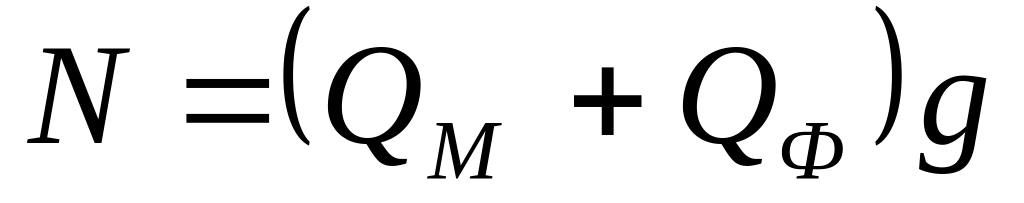

где Г – давление на грунт, Па N – нагрузка, Н Fф - опорная площадь машины, м2 Qф – масса фундамента, кг М – опрокидывающий момент, Нм е – эксцентриситет, м W – момент сопротивления сечения, м3 |
Допустимое давление на грунт
|
6.Крепление машины к фундаменту
Машина к фундаменту крепится анкерными болтами, которые могут быть с крючком на конце или гладкие и сквозные. Длина болта (глубина заделки) определяется из условия равнопрочности материала болта и сцепления его с бетоном.
где l0 – длина заделки болта в бетон (для гладких болтов l020…40d; для болтов с крючком l010…15d),м
р = 80…200 МПа – предел прочности материала болта на растяжение
сц = 0,3…0,7 МПа – прочность сцепления болта с цементом
Практическая работа
Тема: Б) Расчет состава бетонной смеси для сооружения фундамента
Цель работы: Научиться определять состав бетонной смеси для сооружения фундамента.
Учебные пособия:
Берлинов М.В. Основания и фундаменты. М., Высшая школа, 1999.
Раабен А.А., Шевалдин П.Е., Максутов Н.Х. Ремонт и монтаж нефтепромыслового оборудования. М., Недра, 1989.
Авербух Б.А. Ремонт и монтаж бурового и н/г промыслового оборудования. М., Недра, 1989.
Необходимые для расчета данные взять из таблицы 1 и практической работы А
