9.2. Общая классификация грунтов
Представления о классифицировании грунтов существенно изменялись во времени по мере накопления сведений об их составе, свойствах, структуре, особенностях поведения при различных взаимодействиях. Одними из первых являются классификации грунтов оснований сооружений Витрувия (I в. до н. э.) и А. Палладио (1570). Известны классификации М.С. Волкова (1840), Ф.П. Саваренского (1937), Н.Н. Маслова (1941, 1982), Е.М. Сергеева, В.А. Приклонского, П.Н. Панюкова и Л.Д. Белого (1957), В.Д. Ломтадзе (1970, 1984), Г.К. Бондарика (1981) и др.
В I в. до н. э. архитектор Витрувий предлагал при строительстве зданий разделить основания, сложенные материковыми (коренными), наносными и болотистыми грунтами [52].
Спустя полторы тысячи лет А. Палладио более подробно рассмотрел и даже классифицировал грунты оснований сооружений. Он выделял: «природные фундаменты» – камни, туф, твердую почву, гравий, песок, разрыхленную землю, землю мягкую (глинистую – авт.) и болотистую. А. Палладио предложил и первые специальные методы оценки грунтов оснований сооружений. Можно отметить близость структуры и содержания одной из первых инженерно-геологических классификаций грунтов к разделению грунтов на первом уровне (группы) в классификации пород (грунтов) Ф.П. Саваренского (1937), выделяющего на уровне групп породы скальные, полускальные, мягкие связные, рыхлые несвязные и, наконец, мягкие и рыхлые породы особого свойства или состояния.
Классификация Ф.П. Саваренского в неявном виде содержит две части. В первой части на первом, втором и третьем уровнях разделения классифицируются горные породы. Выделяются 5 основных групп пород, классы и подклассы.
Группа А. Твердые компактные «скальные» породы, практически не сжимаемые. Сюда входят магматические, метаморфические и прочносцементированные осадочные породы.
Группа В. Отдельно твердые и компактные породы «полускальные». Слабосжимаемые – выветрелые, трещиноватые породы группы А, а также слабоцементированные и растворимые в воде осадочные породы.
Группа С. Мягкие пластичные связные глинистые породы. Практически водонепроницаемые. Прочность зависит от степени увлажнения.
Группа Д. Рыхлые несвязные породы, хорошо водопроницаемые (пески, галечники, гравий).
Группа Е. Мягкие рыхлые породы особого состава и состояния (торф, насыпные грунты, илы),
При характеристике таксономических единиц приведены данные о свойствах, которые можно использовать при инженерно-геологической оценке. Во второй части классификации рассмотрены свойства грунтов, выявляющиеся при взаимодействии твердой и жидкой фаз и при внешних взаимодействиях.
В.Д. Ломтадзе, дополнивший классификацию Ф.П. Саваренского, четко выделил две части классификации: в первой части классифицируются горные породы, а во второй – грунты.
В классификации Н.Н. Маслова также можно выделить две части. Первая часть предусматривает практически такое же разделение пород, как и в классификации Ф.П. Саваренского, затем выделяются подмножества пород (классы) по гидростойкости и перечисляются группы пород. Во второй части классификации содержится разделение пород по свойствам, характеризующим уже не горную породу, а фазовую систему, грунт. Разделение учитывает характер взаимодействия грунта с сооружением, при нагрузке, при неравномерной осадке, при сдвиге, фильтрации и т. д.
Наиболее распространена общая инженерно-геологическая классификация, разработанная Е.М. Сергеевым, В.А. Приклонским, И.И. Панюковым и Л.Д. Белым и принятая в 1957 г. совещанием по инженерно-геологическим свойствам горных пород. В классификации выделены 3 класса пород по характеру связей между частицами: I класс – породы с жесткими связями; II класс – породы без жестких связей; III класс – искусственные грунты. В свою очередь, породы I класса делятся на три группы: магматические, метаморфические и осадочные, II класса – на осадочные и почвы. Дальнейшее деление пород производится по литолого-минералогическому составу и состоянию пород.
Все перечисленные классификации предусматривают выделение пяти групп (классов) пород: скальных, полускальных, рыхлых, связных и пород особого состава, состояния и свойств (слабых). Эти классификации нельзя считать генетическими, так как группы объединяют породы разного происхождения. Их преимущество в том, что группы пород сопоставлены с их свойствами, охарактеризованными количественно, и указано, какие процессы следует ожидать при взаимодействии с сооружениями. Недостатком классификаций следует считать смешение признаков-оснований, одни из которых относятся к горным породам, а другие – к грунтам (фазовым системам). Следствием смешения признаков-оснований является нечеткость отражения объекта в классификации [50].
Классификации грунтов, принятые в странах западной Европы и США, основаны на тех же принципах, что и в России. Используются те же или близкие наборы признаков и в основном аналогичные или близкие по сути методы их определения. Редко, например, при определении влажности на границе текучести или усадки методы анализа отличаются полностью. По числу таксономических единиц все они упрощены и, как правило, ограничиваются выделением двух, трех уровней. Кроме того, они дополняются значительным числом частных классификаций, рассчитанных на решение частных задач. Они также имеют свои достоинства и недостатки, которые можно учитывать и использовать при обновлении классификации грунтов в России [50].
За рубежом в настоящее время наибольшим распространением пользуется Unified soil classification system (USCS или US), разработанная в 1952 г. инженерами военного корпуса США при консультативном участии А. Казагранде. Различные модификации этой классификации вошли в качестве основы в национальные стандарты практически всех стран: США, Германии, Англии, Австралии, стран Латинской Америки и многих других, в том числе и в стандарты объединенной Европы.

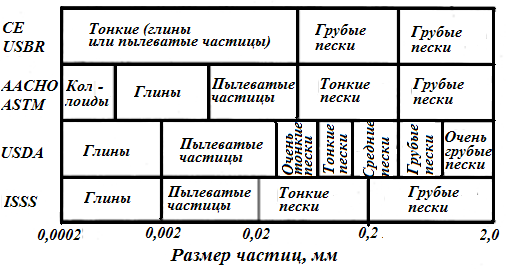

Рис. 9.1. Подразделение
грунтов
по
гранулометрическому
составу
в
классификациях:
СE
– Corp of Engeneers, USBR – U.S. Bureau of Reclamation, AASHTO –
American Association for Highway and Transportation Officials, ASTM
–American Society for Testing and Material, USDA – U.S.
Department of Agriculture, ISSS – International Society of soil
Science
Среди классификационных параметров кроме пределов Аттерберга и гранулометрического состава, в классификации American association for highway and transportation officials (ААSHTO) используется групповой индекс:
G=(F–35) (0,2+0,005(LL–40))+0,01(F–15)(Ip–10),
где F – содержание глинистых и алевролитовых частиц (диаметром менее 0,074, проходящих через сито № 200), %, LL – показатель текучести, Ip – число пластичности. Групповой показатель характеризует качество грунта в основании сооружений: 0 – отличное, 0–1 – хорошее, 2–4 – удовлетворительное, 5–9 – плохое, 10–20 – очень плохое.
Используемый в настоящее время в России для классифицирования грунтов ГОСТ 25100 [34] разработан Производственным и научно-исследовательским институтом по инженерным изысканиям в строительстве (ПНИИИС) с участием других институтов на основе подхода, предложенного Р.С. Зиангировым и В.Т. Трофимовым. Авторы классификации (табл. 9.1–9.4) включили в нее как генетические признаки, так и более 30 формальных, частных классификаций, позволяющих переходить к расчетам, используемым СНиП, СП, другими нормативами.
Таблица 9.1
Класс природных скальных грунтов [34]
Группы |
Подгруппа |
Тип |
Вид |
Разновидности |
||
Скальные |
Магматические |
Интрузивные |
Силикатные |
Ультраосновного состава |
Перидотиты, дуниты, пироксениты |
Выделяются: 1. по пределу прочности на одноосное сжатие в водонасыщенном состоянии; 2. плотности скелета грунта; 3. коэффициенту выветрелости; 4. степени размягчаемости; 5. степени растворимости; 6. степени водопроницаемости; 7. степени засоленности; 8. структуре и текстуре; 9. температуре. |
Основного состава |
Габбро, нориты, анортозиты, диабазы, диабазовые порфириты, долериты |
|||||
Среднего состава |
Диориты, сиениты, порфириты, ортоклазовые порфиры |
|||||
Кислого состава |
Граниты, гранодиориты кварцевые, сиениты, диориты, кварцевые порфиры, кварцевые порфириты |
|||||
Эффузивные |
Основного состава |
Базальты, долериты |
||||
Среднего состава |
Андезиты, вулканогенно-обломочные грунты, обсидианы, трахиты |
|||||
Кислого состава |
Липариты, дациты, риолиты |
|||||
Метаморфические |
Силикатные |
Гнейсы, сланцы, кварциты |
||||
Карбонатные |
Мраморы, роговики, скарны |
|||||
Железистые |
Железные руды |
|||||
Осадочные |
Силикатные |
Песчаники, конгломераты, брекчии, туффиты |
||||
Карбонатные |
Известняки, доломиты |
|||||
Полускальные |
Эффузивные |
Силикатные |
Вулканогенно-обломочные грунты |
|||
Осадочные |
Силикатные |
Аргиллиты, алевролиты, песчаники |
||||
Кремнистые |
Опоки, трепела, диатомиты |
|||||
Карбонатные |
Мела, мергели, известняки |
|||||
Сульфатные |
Гипсы, ангидриты |
|||||
Галоидные |
Галиты, карнолиты |
Таблица 9.2
Класс природных дисперсных грунтов [34]
Группа |
Подгруппа |
Тип |
Вид |
Разновидности |
|
Связные |
Осадочные |
Минеральные |
Силикатные Карбонатные Железистые Полиминеральные |
Глинистые грунты |
Выделяются: 1. по гранулометрическому составу (крупнообломочные грунты и пески); 2. числу пластичности и гранулометрическому составу (тинистые грунты и илы); 3. степени неоднородности гранулометрического состава (пески); 4. показателю текучести (глинистые грунты); 5. относительной деформации набухания без нагрузки (глинистые грунты); 6. относительной деформации просадочности (глинистые грунты); 7. коэффициенту водонасыщения (крупнообломочные грунты и пески); 8. коэффициенту пористости (пески), 9. степени плотности (пески); 10. коэффициенту выветрелости (крупнообломочные грунты); 11. коэффициенту истираемости (крупнообломочные грунты); 12. относительному содержанию органического вещества (пески и тинистые грунты); 13. степени разложения (торф); 14. степени зольности (торф); 15. степени засоленности; 16. относительной деформации пучения; 17. температуре |
Органо- минеральные |
Илы Сапропели Заторфованные грунты |
||||
Органические |
Торфы и др. |
||||
Несвязные |
Осадочные |
Минеральные |
Силикатные Карбонатные Полиминеральные |
Пески Крупнообломочные грунты |
Таблица 9.3
Класс природных мерзлых грунтов [34]
Группа |
Подгруппа |
Тип |
Вид |
Разновидности |
|
Скальные |
Промерзшие |
Интрузивные Эффузивные Метаморфические Осадочные |
Ледяные минеральные |
Те же, что и для скальных грунтов |
Выделяются: 1. по льдистости за счет видимых ледяных включений; 2. температурно-прочностным свойствам; 3. степени засоленности; 4. криогенной текстуре
|
Полускальные |
Эффузивные Осадочные |
||||
Связные |
Осадочные |
Ледяные минеральные |
Те же, что и для дисперсных грунтов |
||
Ледяные органоминеральные |
|||||
Ледяные органические |
|||||
Ледяные |
Конституционные (внутригрунтовые) |
Льды |
Льды сегрегационные, инъекционные, ледниковые |
||
Погребенные |
Льды наледные донные, речные, озерные, морские, инфильтрационные (снежные) |
||||
Пещерно-жильные |
Льды жильные, повторножильные, пещерные |
Таблица 9.4
Класс техногенных грунтов (скальных, дисперсных и мерзлых) [34]
Группа |
Подгруппа |
Тип |
Вид |
Разновидности |
||
Скальные Полускальные |
Природные образования, измененные в условиях естественного залегания |
Измененные физическим воздействием |
Те же, что и для природных скальных грунтов |
Те же, что и для природных скальных грунтов |
Выделяются как соответствующие разновидности классов природных грунтов с учетом специфических особенностей и свойств техногенных грунтов |
|
Измененные физико-химическим воздействием |
||||||
Связные , несвязные |
Природные образования, измененные в условиях естественного залегания |
Измененные физическим воздействием |
Те же, что и для природных дисперсных и скальных грунтов (раздробленных) |
Те же, что и для природных дисперсных и скальных грунтов (раздробленных) |
||
Измененные физико-химическим воздействием |
||||||
Природные перемещенные образования |
Насыпные |
|||||
Намывные |
||||||
Антропогенные образования |
Насыпные |
Отходы производственной и хозяйственной деятельности |
Бытовые отходы, Промышленные отходы: строительные отходы, шлаки, шламы, золы, золошлаки и др. |
|||
Намывные |
||||||
Скальные, полускальные |
Природные образования, измененные в условиях естественного залегания |
Измененные физическим (тепловым) воздействием |
Те же, что и для природных мерзлых грунтов |
Все виды природных скальных грунтов |
Выделяются как соответствующие разновидности классов природных грунтов с учетом специфических особенностей и свойств техногенных грунтов |
|
Измененные химико-физическим воздействием |
||||||
Связные , несвязные , ледяные |
Природные образования, измененные в условиях естественного залегания |
Измененные физическим (тепловым) воздействием |
Те же, что и для природных мерзлых грунтов |
Все виды природных дисперсных грунтов |
||
Измененный химико-физическим воздействием |
||||||
Природные перемещенные образования |
Насыпные Намывные |
Измененные физическим (тепловым) или химико-физическим воздействием |
||||
Антропогенные образования |
Насыпные Намывные Намороженные |
Бытовые отходы Промышленные отходы: строительные отходы, шлаки, шламы, золы, золошлаки и др. Искусственные льды |
Согласно [34] все грунты в общей классификации разделяются на основе следующих признаков-оснований:
а) класс – общий характер структурных связей;
б) группа – по характеру структурных связей (с учетом их прочности);
в) подгруппа – по происхождению и условиям образования;
г) тип – по вещественному составу;
д) вид – по наименованию грунтов (с учетом размеров частиц и показателей свойств);
е) разновидности – по количественным показателям вещественного состава, свойств и структуры грунтов.
В целом, требования, предъявляемые к общей классификации грунтов, можно сформулировать следующим образом: общая классификация грунтов должна представлять собой классификацию фазовых систем – грунтов и быть логической системой для разделения полного множества грунтов в пространстве признаков; классификация в той или иной мере должна учитывать генезис и процессы литогенеза твердой фазы грунта–горной породы. Это требование вытекает из главнейшего положения грунтоведения (свойства геологической среды есть функция литогенеза); классификация должна отвечать на вопрос о том, как будет вести себя грунт при изменении фазового состава, фазового состояния и при внешних взаимодействиях, насколько интенсивно и с какой скоростью будет уплотняться, по какому типу будет разрушаться и т. д.; классификация должна быть основой для разработки классификаций грунтов, используемых при проектировании сооружений; классификация должна быть логически непротиворечивой и формально строгой [32].
Классификация, ориентированная на массовое типовое гражданское и промышленное строительство, которое охватывает подавляющее большинство строящихся сооружений, должна быть более простой. Практический опыт, отраженный в нормативных документах, показал, что в первую очередь от инженера-геолога и проектировщика требуется знание показателей свойств грунтов: скальных, крупнообломочных, песчаных и глинистых, мерзлых, органических и органоминеральных, набухающих и дающих усадку, просадочных, засоленных и техногенных. Природа свойств этих грунтов различна, разнообразны методики определения показателей свойств и поэтому признаки (наборы признаков) по которым эти грунты будут классифицированы также различны. Возможно, что такая классификация не будет учитывать генезис, но будет содержать показатели востребованные при расчетах сооружений. Поэтому общая классификация должна быть дополнена специальными или расширенными классификациями, рассчитанными на особые или уникальные сооружения или особые условия строительства.
