- •«Национальный исследовательский томский политехнический университет» грунтоведение
- •Предисловие
- •Введение
- •1. История развития и задачи грунтоведения
- •2. Состав грунтов
- •2.1. Минеральная компонента грунтов
- •2.1.1. Типы связей, состав и свойства минерального вещества грунтов
- •2.1.1.1. Типы связей в твердых компонентах грунтов
- •2.1.1.2. Состав и свойства первичных силикатов
- •2.1.1.2.1. Состав, строение и свойства глинистых минералов
- •2.1.1.3. Состав и свойства простых солей
- •2.1.1.4. Состав и свойства сульфидов и металлических соединений
- •2.1.2. Классификационные показатели грунтов, содержащих минеральную компоненту
- •2.1.2.1. Классификационные показатели скальных грунтов
- •2.1.2.2. Классификационные показатели техногенных грунтов
- •2.1.2.3. Классификационные показатели дисперсных грунтов
- •2.1.2.4. Классификационные показатели элювиальных грунтов
- •2.1.3. Определение минералогического состава грунтов
- •2.1.4. Определение гранулометрического состава дисперсных грунтов
- •2.2. Органическая компонента грунтов
- •2.2.1. Распространение, состав и свойства органического вещества в грунтах
- •2.2.2. Классификационные показатели грунтов содержащих органическую компоненту
- •2.2.2.1. Классификационные показатели органоминеральных грунтов и их определение
- •2.2.2.2. Классификационные показатели органических грунтов и их определение
- •2.3. Ледяная компонента грунтов
- •2.3.1. Распространение, состав и свойства льда в грунтах
- •2.3.2. Классификационные показатели грунтов содержащих ледяную компоненту
- •2.3.3. Распространение, состав и свойства газогидратов
- •2.4. Жидкая компонента грунтов
- •2.4.1. Распространение, классификация, состав и свойства жидкой компоненты грунтов
- •2.5. Газовая компонента грунтов
- •2.5.1. Распространение, состав и свойства газовой компоненты грунта
- •2.5.2. Характеристики газовой компоненты грунта
- •2.6. Биотическая компонента грунтов
- •2.6.1. Распространение, состав биоты грунтов
- •2.6.2. Биологическая активность грунта и ее показатели
- •3. Требования к описанию, отбору, хранению, транспортировке и качеству образцов грунта
- •3.1. Требования к описанию образцов грунта
- •3.2. Требования к отбору, хранению, транспортировке и качеству образцов грунта
- •4. Физические свойства грунтов
- •4.1. Влажность грунтов
- •4.2. Консистенция грунта и ее характеристики
- •4.3. Плотность грунтов
- •4.4. Пористость грунтов
- •5. Гидрофизические свойства грунтов
- •5.1. Водопроницаемость грунтов
- •5.2. Водопрочность грунтов
- •5.2.1. Размокаемость грунтов
- •5.2.2. Размягчаемость грунтов
- •5.2.3. Размываемость грунтов
- •5.3. Набухание грунтов
- •5.4. Усадочность грунтов
- •5.5. Просадочность лессовых и лессовидных грунтов
- •6. Теплофизические свойства грунтов
- •6.1. Показатели теплофизических свойств грунтов
- •6.2. Пучинистые свойства грунтов
- •7. Химические свойства грунтов
- •7.1. Растворимость грунтов, ее основные характеристики и методы их определения
- •7.2. Агрессивность грунтов по отношению к бетону и металлам
- •7.2.1. Химическая и биологическая агрессивность грунтов по отношению к бетону
- •7.2.2. Коррозия металлических элементов подземных конструкций
- •7.2.2.1. Определения коррозионной активности грунтов по химическому составу водной вытяжки
- •7.2.2.2. Определение удельного электрического сопротивления грунта и средней плотности катодного тока
- •7.2.2.3. Определение коррозии металлов блуждающим током
- •7.2.2.3. Определение признаков биохимической коррозии
- •8. Физико-механические свойства грунтов
- •8.1. Основные понятия о напряжениях и деформациях в грунтах
- •8.2. Реологические свойства грунтов
- •8.3. Деформационные свойства грунтов и определение их показателей
- •8.3.1. Деформационные свойства грунтов
- •8.3.2. Определение характеристик деформируемости при компрессионных испытаниях дисперсных грунтов
- •8.3.2.1. Определение показателей деформации просадочных грунтов
- •8.3.2.2. Определение характеристик деформации набухающих грунтов
- •8.3.2.3. Определение характеристик деформации засоленных грунтов
- •8.3.2.4. Определение характеристик деформации мерзлых грунтов
- •8.3.3. Определение характеристик консолидации грунтов
- •8.4. Прочностные свойства грунтов и определение их показателей
- •8.4.1. Сопротивление грунтов сдвигу
- •8.4.1.1. Определение показателей прочности на сдвиг дисперсных грунтов
- •8.4.1.2. Определение показателей прочности на сдвиг мерзлых грунтов
- •8.4.1.3. Определения показателей прочности скального грунта при срезе со сжатием
- •8.4.2. Определение угла естественного откоса грунтов
- •8.4.3. Сопротивление грунтов одноосному растяжению
- •Временное сопротивление разрыву скальных грунтов [50]
- •8.4.4. Сопротивление грунтов изгибу
- •8.5. Определение показателей прочности и деформируемости грунтов методом одноосного сжатия
- •8.5.1. Определение показателей прочности и деформируемости связных и полускальных грунтов
- •8.5.2. Определение показателей прочности и деформируемости скальных грунтов
- •8.5.3. Определение показателей прочности и деформируемости мерзлых грунтов
- •8.6. Определение показателей прочности и деформируемости грунтов методом трехосного сжатия
- •8.6.1. Определение показателей прочности и деформируемости дисперсных грунтов
- •8.6.2. Определение показателей прочности и деформируемости скальных грунтов
- •8.7. Определение показателей твердости, крепости, выветрелости и истираемости грунтов
- •8.8. Особенности определения параметров физико-механических свойств переуплотненных грунтов
- •8.9. Динамические свойства грунтов
- •8.9.1. Определение показателей динамических свойств грунтов
- •8.9.2. Разжижение грунтов
- •9. Классификации грунтов
- •9.1. Виды классификаций грунтов в инженерной геологии
- •9.2. Общая классификация грунтов
- •Список литературы
- •8.5. Определение показателей прочности и деформируемости грунтов методом одноосного сжатия 393
8.5.1. Определение показателей прочности и деформируемости связных и полускальных грунтов
Испытание грунта методом одноосного сжатия проводят для определения предела прочности на одноосное сжатие Rс для полускальных и глинистых грунтов с IL £ 0,25 [17]. Результаты испытаний грунта методом одноосного сжатия используются при проектировании сооружений с быстрыми темпами нагружения связных водонасыщенных грунтов оснований, например, при строительстве земляного полотна дорог, дамб, подпорных стен, откосов, при определении несущей способности и устойчивости водонасыщенных связных грунтов, при определении показателя консистенции глинистых грунтов, для определения недренированной прочности связных грунтов, расчета сопротивления свай стоек, в качестве предварительного испытания для назначения сдвиговых нгрузок при сдвиговых и трехосных испытаниях, для определения структурной прочности пород, для классификационной оценки прочности и деформируемости грунтов, для расчленения разрезов и выявления ослабленных зон оползней.
Испытания полускальных грунтов проводятся по сокращенной или полной программе. При испытаниях по сокращенной программе определяется предел прочности пород Rс; полная программа включает определение предела прочности пород Rс, модулей упругой и общей деформации Е0 и Е, МПа, коэффициента поперечной деформации ν и коэффициент Пуассона μ, типа деформационного поведения и построение диаграммы «напряжение – деформация».
В состав установки для испытания грунта на одноосное сжатие должны входить (рис. 8.53): механизм для вертикального нагружения образца; устройство для измерения вертикальной деформации образца; устройство для измерения поперечной деформации образца (по заданию). Плиты пресса для нагружения образца должны быть отполированы для уменьшения трения. Кратковременные испытания проводятся обычно на гидравлических, пневматических и электромеханических прессах с усилием до 50 кН; испытания на ползучесть – на рычажных прессах с усилием до 5–10 кН. Для испытания образцов по полной программе оборудование должно иметь устройство, обеспечивающее непрерывную запись перемещения торца образца в зависимости от приложенной силы. Погрешность измерения перемещения торца – не более 0,1 мм.
Для испытаний используют образцы грунта ненарушенного сложения. В непосредственной близости от места отбора образца берут пробы и для всех образцов определяют физические характеристики: влажность, плотность, влажность на границах раскатывания и текучести и рассчитывают плотность сухого грунта, коэффициент пористости, коэффициент водонасыщения, число пластичности и показатель консистенции. Помимо определения необходимых физических характеристик должны быть отмечены характерные особенности (слоистость, трещиноватость, наличие включений и др.).
Для полускальных грунтов образец должен иметь форму цилиндра или прямоугольного параллелепипеда (квадратного сечения) диаметром (стороной квадрата) от 40 до 100 мм и отношением высоты к диаметру, равным 1,8–2,0. Максимальный линейный размер зерен (неоднородностей) в образце должен быть не более 1/10 диаметра (стороны квадрата) образца. Образец трещиноватого или выветрелого полускального грунта должен иметь диаметр (сторону квадрата) не менее 60 мм. Образец полускального грунта, имеющий сквозные трещины, видимые невооруженным глазом, не допускается к испытанию.
Для глинистых грунтов образец должен иметь форму цилиндра диаметром не менее 38 мм и отношением высоты к диаметру, равным 1,8–2,5. Максимальный размер фракции грунта (включений, агрегатов) в образце должен быть не более 1/6 диаметра образца. Образцы вырезают из монолита или керна режущим кольцом с помощью винтового пресса. Внутренний диаметр и высоту кольца измеряют штангенциркулем с погрешностью не более 0,1 мм. Измерения проводят в трех-четырех сечениях и из полученных результатов измерений вычисляют среднее арифметическое значение диаметра и высоты кольца. Режущее кольцо без образца взвешивают с погрешностью не более 0,01 г.
Для полускальных грунтов влажность испытываемого образца должна соответствовать природной влажности, воздушно-сухому или водонасыщенному состоянию, для глинистых грунтов – природной влажности. Образцы грунта природной влажности испытывают непосредственно после их изготовления. Допускается хранить образцы, покрытые смазкой, не более 6 ч в эксикаторе. Перед испытанием смазку с торцов образца удаляют.
Кольцо помещают на выровненную поверхность монолита или керна и скальпелем срезают грунт с наружной стороны кольца для обеспечения с помощью винтового пресса свободной насадки кольца на столбик грунта. Перекос кольца при заполнении его грунтом не допускается. После заполнения кольца грунтом на 0,90–0,95 его высоты на его верхний торец помещают насадку и заполняют ее грунтом на 2–3 мм, после чего кольцо с грунтом ножом отделяют от монолита, насадку снимают, а торцевые поверхности образца в кольце тщательно зачищают лекальной линейкой. При зачистке грунта удаляют от центра образца к краям. Допускается установка насадки на кольцо до начала вырезания образца. Кольцо с грунтом взвешивают с погрешностью не более 0,01 г для определения плотности. Образец грунта с помощью выталкивателя осторожно извлекают из кольца. Поверхность образца осматривают и характерные признаки (наличие слоистости, трещин, включений и др.) записывают в журнал или в паспорт испытаний.
Прочность грунтов в большинстве случаев изменяется в различных направлениях, поэтому при испытаниях образцы необходимо ориентировать с учетом условий их залегания. Образец помещают в центре столика прибора одноосного сжатия или опорной плиты пресса. При испытаниях грунтов, разрушающихся по хрупкому типу, в целях беспрепятственного развития сдвига по плоскости скольжения рекомендуется помещать образец между сплошными жесткими штампами (рис. 8.54). Верхнюю опорную (нагрузочную) площадку приводят в соприкосновение с верхним торцом образца. Устанавливают приборы для измерения прикладываемого усилия и перемещения торца образца и записывают их начальные показания.
Нагружение образца полускального грунта производят равномерно, без ударов, увеличивая нагрузку непрерывно с заданной скоростью нагружения или ступенями. Скорость непрерывного нагружения образца полускального грунта должна составлять 0,01–0,05 МПа/с в зависимости от значения Rс, а при ступенчатом нагружении приниматься равной 10 % от значения Rс.
Нагружение образца глинистого грунта производят с заданной скоростью приращения относительной вертикальной деформации образца, выбирая ее в зависимости от предполагаемой прочности грунта Rс таким образом, чтобы время проведения испытания составило 2–15 мин, что обычно соответствует скорости 0,5–2 % за 1 мин. Более низкая скорость выбирается для образцов с меньшими деформациями при разрушении.
Испытание проводят до разрушения образца. При испытаниях по сокращенной программе записывают величину разрушающей силы. При испытаниях пород, разрушающихся по пластическому типу, когда момент разрушения четко не фиксируется, за величину разрушающей силы принимается сила, соответствующая относительной продольной деформации образца ε =0,15.
Основными источниками ошибок определения временного сопротивления грунта сжатию могут быть нарушения условий по подготовке и обработке образцов, а также нарушение скорости нагружения образца и точность фиксации момента начала его разрушения.
Предел прочности на одноосное сжатие Rс, МПа, полускального грунта и глинистого при e £ 0,1 вычисляют с точностью 0,1 МПа по формуле:

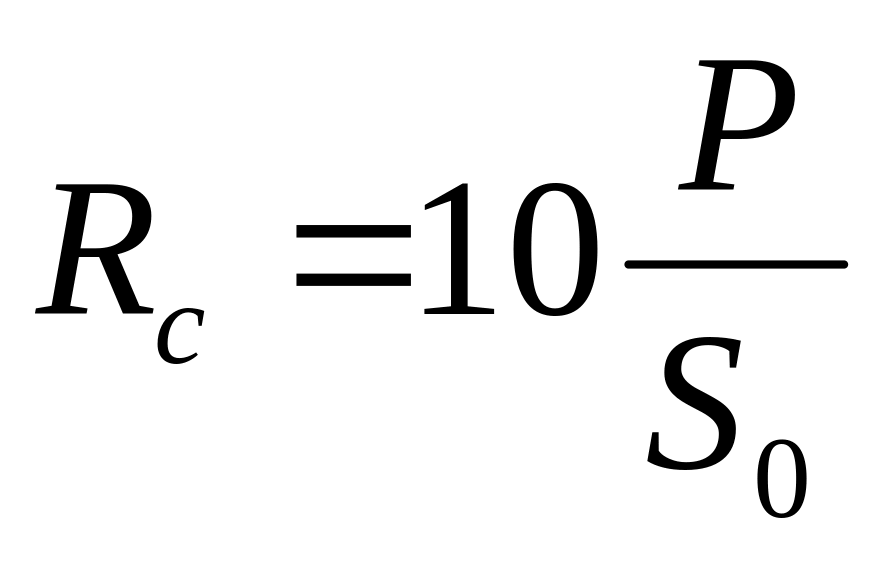

, (8.25)
где P – нагрузка, при которой происходит разрушение, кН; Sо – начальная площадь поперечного сечения образца грунта, см2.
Предел прочности глинистых грунтов при e > 0,1 вычисляют по этой же формуле, где вместо Sо принимают текущую площадь S среднего поперечного сечения образца. Площадь S определяют непосредственно измерением диаметра образца штангенциркулем с погрешностью 0,1 мм и расчетом.

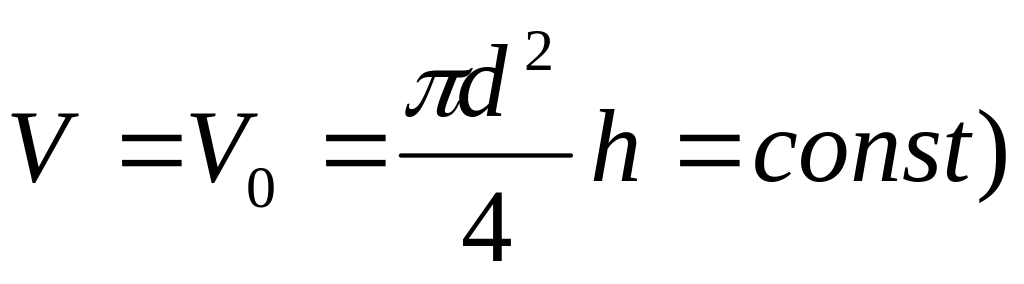

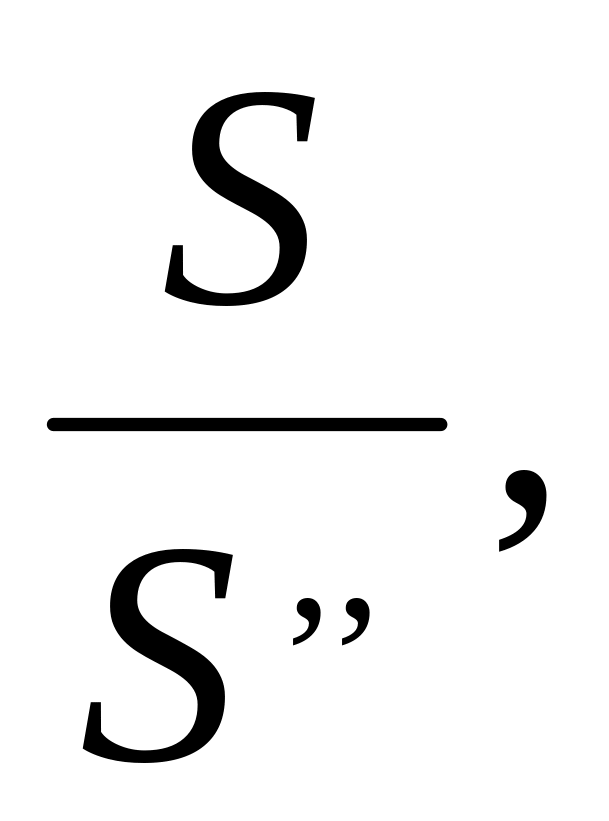

В предположении о постоянстве объема грунта при испытании ( отношение может быть определено по относительной вертикальной деформации e.
При сохранении цилиндрической формы (Sh = Sоhо):
.

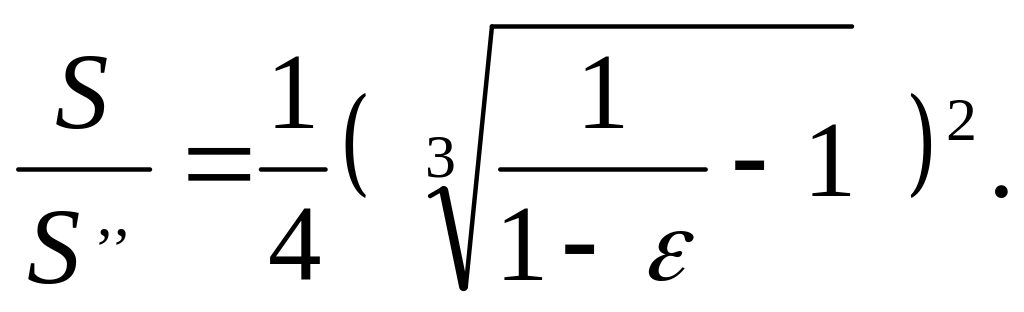

Если образец после сжатия приобретает форму бочки, причем диаметр торца бочки сохраняется, равным начальному диаметру образца:
Вертикальные деформации образца измеряют с погрешностью 0,01 мм для глинистых грунтов и 0,001 мм для полускальных грунтов и регистрируют их в процессе нагружения не менее чем при десяти значениях напряжения до разрушения.
Испытание проводят до разрушения образца, т. е. до достижения максимального значения вертикальной нагрузки. В случае испытания образца глинистого грунта при отсутствии видимых признаков разрушения испытание прекращают при относительной вертикальной деформации образца e = 15 %.
Для определения модуля деформации и модуля упругости полускального грунта испытание не доводят до разрушения образца, останавливая его при напряжении 50–60 % от значения Rс. Для определения коэффициента поперечной деформации и коэффициента Пуассона полускального грунта в процессе испытания измеряют поперечные деформации образца при нагружении и разгрузке. Разгрузку образца производят в той же последовательности, что и нагружение.
Модуль деформации Е0 и коэффициент поперечной деформации n в заданном диапазоне напряжений Δs вычисляют по нагрузочным ветвям зависимостей ε1 = f(s) и ε2 = f(s) по формулам 8.4 и 8.5.
Модуль упругости Е и коэффициент Пуассона μ вычисляют в этом же диапазоне напряжений по этим же формулам 8.4 и 8.5, в которых значения Δε1 и Δε2 принимают по разгрузочным ветвям зависимостей ε1 = f(s) и ε2 = f(s).
Испытания на одноосное сжатие можно также выполнить в стабилометре. В этом случае необходимо выбрать устройство силового нагружения исходя из ожидаемой прочности на одноосное сжатие. При диаметре образца 38 мм и устройстве силового нагружения в 10 кН могут быть испытаны образцы до уровня напряжений в 11,2 МПа [5].
Величина временного сопротивления сжатия дисперсных грунтов зависит от минерального состава, структурно-текстурных особенностей, влажности и консистенции, состава и концентрации поровой жидкости и др.
Влияние минерального состава проявляется через связанную с ним дисперсность и характер структурных связей. При испытаниях на одноосное сжатие дисперсных грунтов наибольшие значения Rc (при прочих одинаковых условиях) характерны для грунтов с прочными смешанными и переходными контактами, а наименьшие – для грунтов со слабыми коагуляционными контактами. При одинаковой пористости наибольшая прочность на сжатие характерна для глин монтмориллонитового состава, а наименьшая – каолинитового. Это легко объясняется различиями в дисперсности данных глин: наибольшее число «соседей» (т. е. число контактов) вокруг одной частицы будет в высокодисперсных монтмориллонитонитовых глинах, а наименьшее – в каолинитовых.
Текстура дисперсных грунтов также влияет на величину их временного сопротивления сжатию, обусловливая анизотропию прочности. Максимальная величина сопротивления сжатию Rc глин с ориентированной текстурой наблюдается при сжатии грунта перпендикулярно слоистости или ориентации частиц.
Влажность очень сильно влияет на временное сопротивление сжатию дисперсных, особенно пылеватых и глинистых, грунтов (табл. 8.65). В зависимости от количества воды той или иной категории глинистый грунт может находиться в различной консистенции от твердой до текучей. В соответствии с этим его прочность на одноосное сжатие изменяется в широких пределах.
Таблица 8.65
Временное сопротивление сжатию глинистых грунтов
Консистенция грунта |
Временное сопротивление сжатию Rс, МПа |
Текучая Текучепластичная Мягкопластичная Тугопластичная Полутвердая Твердая |
<0,025 0,025–0,05 0,05–0,1 0,1–0,2 0,2–0,4 >0,4 |
Наибольшей прочностью обладают глинистые грунты твердой консистенции, для которых характерен хрупкий тип разрушении и смешанные (включая цементационные и переходные) контакты, а наименьшей прочностью – глинистые грунты текучей консистенции, для которых характерен вязкопластичный тип разрушения и коагуляционные контакты. При этом за разрушающее напряжение принимают предел текучести грунта при одноосном сжатии.
Временное сопротивление сжатию дисперсных грунтов увеличивается с ростом плотности. Однако, если уплотнять образцы глинистых грунтов разными нагрузками (σ), а затем определять их прочность на сжатие (Rc) в воздушно-сухом состоянии, то обнаружится нелинейная связь между Rc и σ.
Величина Rc сначала сильно возрастает с ростом σ, а затем остается почти неизменной с увеличением нагрузки предварительного уплотнения σ. Эта нагрузка, при которой достигается почти постоянная и близкая к максимальной для данного грунта прочность, названа Е.М. Сергеевым оптимальной нагрузкой уплотнения [50].
