2.3.3. Распространение, состав и свойства газогидратов
В 1964 г. при геологоразведочных работах в Сибири из вскрытого скважиной интервала вечной мерзлоты было извлечено экзотическое вещество, похожее на снег или лед. В условиях повышенной температуры и более низкого, чем в пласте, давления из этого вещества в большом количестве выделялся метан. Исследования показали, что метан расположен в полостях, образованных в кристаллической решетке льда. В определенном диапазоне температуры и давления вместе с вмещающей его замерзшей водой метан образует стабильную структуру, не похожую на какие-либо ранее известные геологические образования. Обнаружение вещества, названного газогидратом (метаногидратом), было в 1969 г. зарегистрировано в реестре СССР в качестве открытия геологами Н.В. Черским, Ф.А. Требиным, В.Г. Васильевым, Ю.Ф. Макогоном и А.А. Трофимуком [2].
Газогидраты являются колоссальным по емкости источником углеводородного топлива. По примерным оценкам запасы метана, сосредоточенного в газогидратах, в несколько раз превосходят существующие запасы всех вместе взятых углеводородных горючих ископаемых, включая нефть, газ, каменный уголь и торф. Проведенные в разных странах поисковые и разведочные работы показали, что в шельфовых зонах и прибрежных склонах на небольших глубинах под дном океанов и морей они встречаются на любых широтах. Основная часть известных месторождений газогидратов встречается в шельфовой зоне и под активными и пассивными прибрежными склонами (рис. 2.29).
Мощности отложений, содержащих гидраты, обычно невелики, но занимаемые скоплениями газогидратов площади обширны. Газогидраты по данным геофизических исследований обнаружены в 100 районах, расположенных вдоль восточного и западного побережий Северной и Южной Америки и Евроазиатского континента, в Австралии, Индии, Японии, в Черном, Каспийском и Средиземном морях, озере Байкал и др.
Газовые гидраты или клатраты – кристаллические соединения, образующиеся при определенных термобарических условиях из воды и газа. Имя клатраты, от латинского «clathratus», что значит «сажать в клетку», было дано Пауэллом в 1948 г. Гидраты газа относятся к соединениям переменного состава. Впервые гидраты газов (сернистого газа и хлора) наблюдали еще в конце XVIII в. Дж. Пристли, Б. Пелетье и В. Карстен. Первый газогидрат (хлоргидрат) был получен в лабораторных условиях в 1810 г. сэром Humphrey Davy. В течение 150 лет газогидраты считались просто курьезными соединениями – до тех пор, пока не открыли гидраты в Сибири.
Газогидраты представляют собой вещество, подобное льду, в котором метан или более тяжелые углеводородные газы содержатся в полостях, образованных внутри решетки, построенной молекулами замерзшей воды. В общем виде состав газовых гидратов описывается формулой M*nH2O, где М – молекула газа-гидратообразователя, n – число, показывающее количество молекул воды, приходящихся на одну молекулу газа (n может изменяться от 5,75 до 17,0). Молекулы газа удерживаются в полостях ван-дер-ваальсовыми силами.
Полости газогидратов имеют правильную геометрическую форму, которая встречается в трех видах (рис. 2.30):
первый вид (512) представляет собой многогранник, содержащий 12 граней по 5 ребер,
второй вид (512 б2) является многогранником, который содержит 12 граней по 5 ребер и 2 грани по 6 ребер,
третий вид (512 б4) построен из 12 граней по 5 ребер и 4 граней по 6 ребер.
Радиусы полостей составляют 3,91 °А для (512), 4,33 °А для (51262) и 4,68 °А для (51264). В природе наблюдаются две структуры газогидратов – I и II. В структуре I содержатся полости первого и второго видов, соответственно 2 и 6 на каждый блок молекул льда, а в структуре II – полости первого и третьего видов, соответственно по 16 и 8 на блок.

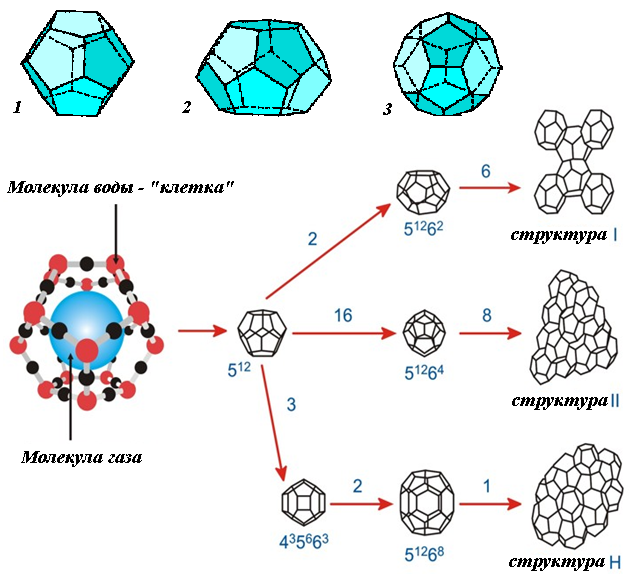

Рис. 2.30. Полости-многогранники
клатратных каркасов и
типы структур газогидратов
Гидраты могут содержать очень большое количество метана. Отношение числа молекул воды в каждом блоке к числу содержащихся в нем молекул метана составляет 1:5,75, что при нормальных давлении и температуре дает 164 объема метана на один объем метаногидрата, по другим расчетам на один объем метаногидрата приходится до 194 объемов метана [2].
На рис. 2.31 схематически показаны фазовые диаграммы метаногидратов при температурных градиентах, характерных для двух основных условий их залегания. Как видно из диаграмм, для каждого значения давления, определяемого глубиной залегания, лишь при небольшом увеличении температуры (или для заданной температуры лишь при небольшом уменьшении давления) сохраняется фазовое состояние воды и газа в форме газогидратов. Правее линии фазового состояния существование газогидратов невозможно – они диссоциируют с выделением метана. Область, расположенная левее температурной кривой, отвечает условиям существования газогидратов только для лабораторных условий, где температура и давление могут устанавливаться независимо друг от друга. В природных условиях, где температура объекта строго связана с глубиной его залегания, существование газогидратов в области, лежащей левее температурной кривой, не реально. Диаграммы фазового состояния континентальных и океанических газогидратов аналогичны, но газогидраты не образуются выше морского дна, поэтому область фазового состояния океанических газогидратов ограничивается сверху глубиной моря. Газогидраты стабильны в условиях определенного узкого диапазона температуры и давления, характерного для арктических широт в условиях вечной мерзлоты и для отложений под дном океанов и морей в пределах глубин в сотни метров. В верхних слоях, где давление мало, также нарушаются условия стабильности гидратов и они разлагаются.
Для образования гидратов в жидких индивидуальных углеводородах, по сравнению с газообразными, требуются более высокое давление и более низкие температуры. Образование гидратов в жидких углеводородах идет несравнимо медленнее, чем в газообразных. Кроме того, способствуют гидратообразованию такие факторы, как чистота воды, турбулентность потока, наличие центров кристаллизации и другие. Каждый индивидуальный углеводород характеризуется максимальной температурой, выше которой никаким повышением давления нельзя вызвать образование гидратов. Эта температура называется критической температурой гидратообразования, которая равна: для метана 21,5° С; этана 14,5° С; пропана 5,5° С; и-бутана 2,5° С и н-бутана 1° С. В присутствии углекислого газа или сероводорода температура гидратообразования углеводородных газов значительно повышается, содержание азота снижает температуру гидратообразования.
Для образования залежей газогидратов необходимы не только термобарические условия, обеспечивающие их стабильность, но и наличие источника метана. Таким источником могут служить либо разлагающиеся органические вещества, в большом количестве присутствующие в донных отложениях морей и океанов, либо более глубоко расположенные залежи нефти или газа [2], откуда происходит миграция газа в верхние слои. В подошве интервалов, содержащих газогидраты, присутствует в том или ином количестве свободный газ. Результаты многих опытов показывают, что для образования гидратов необходимо, чтобы парциальное давление паров воды над гидратом было выше упругости паров в составе гидрата.
Одной из самых сложных проблем в разработке месторождений газогидратов является технология извлечения из них метана. Уникальный опыт добычи газа из газогидратов относится к эксплуатации сибирского месторождения Мессояха, на котором эксплуатировалась газовая залежь, залегающая намного ниже скоплении газогидратов. Когда пластовое давление в этой залежи вследствие отбора газа упало, стабильность вышележащих газогидратов была нарушена и они начали выделять газ. В настоящее время существуют три способа воздействия на газогидраты, приводящие к нарушению условий их стабильности и, следовательно, к декомпозиции: снижение давления, повышение температуры и введение специальных жидких агентов, нарушающих стабильность газогидратов. Снижение давления более интенсивно разрушает стабильность газогидрата, чем температура, но наиболее эффективно совместное действие снижения давления и повышения температуры. Ни один из известных способов пока не доведен до приемлемой технологии.
Сложность разработки залежей газогидрата связана еще с тем, что плотность запасов метана в этих залежах намного меньше, чем на обычных месторождениях газа. Это не только создает дополнительные технические трудности, но и поднимает вопросы рентабельности эксплуатации месторождении.
Рис. 2.32. Газогидраты
(месторождение Малик, Канада) и схема
их расположения в породе
Другая проблема связана с влиянием газогидратов на окружающую среду. По мнению многих исследователей, газогидраты, особенно залегающие под дном океанов и морей, являются основным источником метана в атмосфере. Декомпозиция гидратов на большой площади, вызванная интенсивной эксплуатацией, может спровоцировать неконтролируемое выделение метана в атмосферу. Учитывая, что метан способствует возникновению парникового эффекта почти в 25 раз сильнее углекислого газа, такая возможность серьезно беспокоит экологов [55].
Процессы гидратообразования могут быть широко использованы в различных отраслях человеческой деятельности, в частности для хранения больших объемов газа (в том числе неустойчивых и взрывоопасных), в технологиях очистки и разделения газов, бескомпрессорном создании высоких давлений. Имеются предложения применения газогидратов для опреснения морской воды, а в 1961 году Л. Полинг предложил теорию анестезии, основанную на образовании микрокристаллов газовых гидратов в нервных волокнах. Выдвинуты также идеи о захоронении парниковых и токсичных газов в форме газогидратов на дне Мирового океана с целью оздоровления экологической ситуации на Земле.
