Конденсаторы керамические км-4
П редназначены для работы в цепях постоянного, переменного тока и в импульсных режимах.

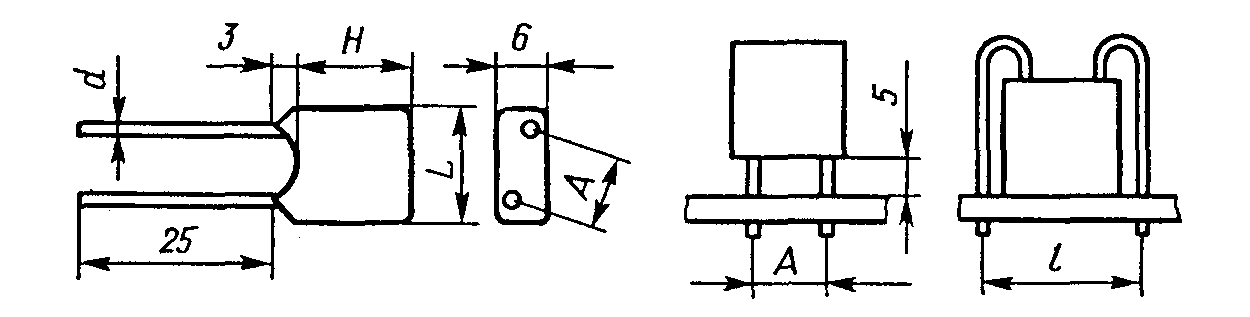

Размеры конденсаторов км-4, вариант "б". Изолированные
Типоразмер
|
Размеры, мм |
||||
L |
Н |
А |
а |
1 |
|
1 |
6 |
6 |
2,5 |
0,5 |
10 |
2 |
8,5 |
8,5 |
5 |
0,5 |
12,5 |
3 |
11 |
11 |
7,5 |
0,5 |
15 |
4 |
13 |
13 |
7,5 |
0,6 |
15 |
5 |
15 |
15 |
10 |
0,6 |
17,5 |
Номинальная емкость, допустимая реактивная мощность для конденсаторов км-4
Типоразмер
|
Номинальная емкость, пф (до 9100), мкФ (от 0,01) для групп ТКЕ
|
Реактивная мощность, вар, не более
|
|||||
ПЗЗ
|
М47
|
М75
|
М750
|
M1500
|
H30
|
||
1 |
16—43 47—68 |
27-47 51—68 |
47—56 82—100 |
68—150 |
150—330 |
1500; 2200 3300 |
10 |
2
|
76—110 120 |
75—130
|
110—180 200; 220 |
160—390
|
360—680
|
0,01
|
10
|
3
|
130—200 220; 240 |
150—240
|
240—300 330;360 |
430—750
|
750—1500
|
0,015 0,022 |
20
|
4
|
270—330 360 |
270—360
|
390—510 560—750 |
820-1200
|
1600-2700
|
0,033
|
30
|
5
|
390—470 510 |
390—510
|
820-1000
|
1300-1800
|
3000-3600
|
0,047
|
40
|
Примечания: 1. Промежуточные значения номинальных емкостей соответствуют ряду Е24 2. Номинальное напряжение конденсаторов группы H30 равно 160 В, других групп — 250 В. 3 Реактивная мощность конденсаторов группы H30 составляет 5 % от указанных в таблице значений.
Конденсаторы керамические клс-1
Предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах.

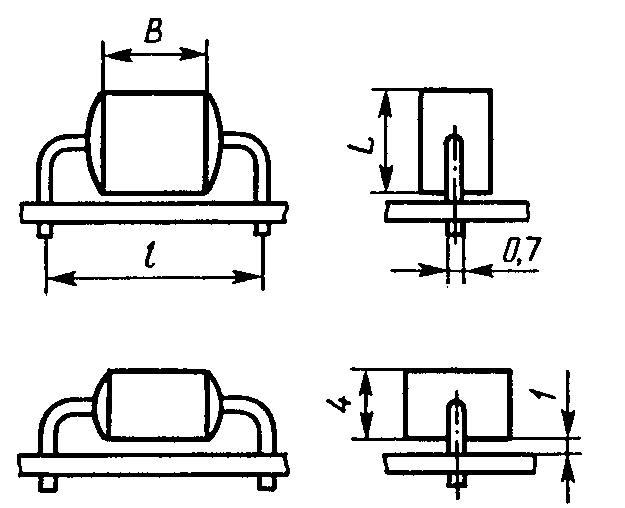

Размеры конденсаторов КЛС-1
Типоразмер
|
Размеры, мм |
|
||
B
|
L
|
l
|
||
1
|
4,5
|
5,5
|
12,5
|
|
2
|
5,5
|
6,5
|
12,5
|
|
3
|
6,5
|
6,5
|
15
|
|
4
|
6,5
|
9,5
|
15
|
|
5
|
6,5
|
11,5
|
15
|
