Проектный вариант.
Поскольку изменилось время грузовой обработки судна сначала необходимо рассчитать и (рассчитываем по полной аналогии с пунктом 1.3):

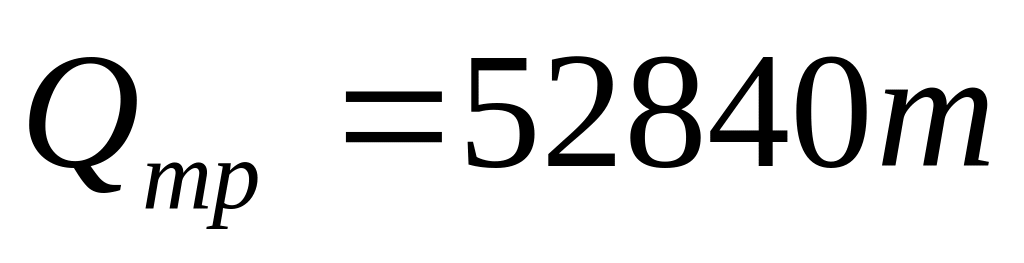

1.Теоретически возможный транзит одного причала [т/год]
Qi.вод.мес – месячное количество груза, приходящего на судах, т
Qi.ж/д.мес – месячное количество груза, отправляемого в вагонах, т
i – индекс месяца
tмес – продолжительность месяца, сут
Тгр – среднее время обработки судна у причала, сут
n – число причалов, шт

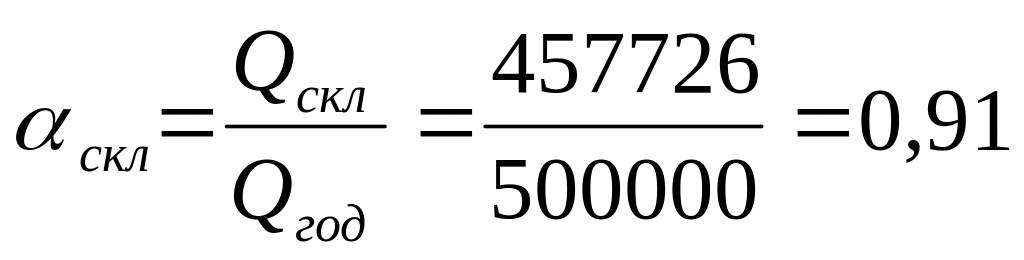

2.Коэффициент складочности
3.Коэффициент транзита
Определение емкости складов [т]
Расчёт необходимой ёмкости склада на причале определяется двумя способами:
1)Расчёт необходимой вместимости склада по чистой грузоподъёмности судна с учётом возможного несовпадения массы груза и вместимости судна и создания запаса ёмкости на несовпадение режимов работ обработки судов и подвижного состава.
2)Учёт грузооборота склада и времени хранения груза на складе. Эти показатели определяют эксплуатационную деятельность склада.
Вместимость склада на причале, необходимая для сглаживания последствий неравномерности движения взаимодействующих транспортных средств определяется исходя из рассмотрения ряда условий и принимается соответствующей максимальному значению из:

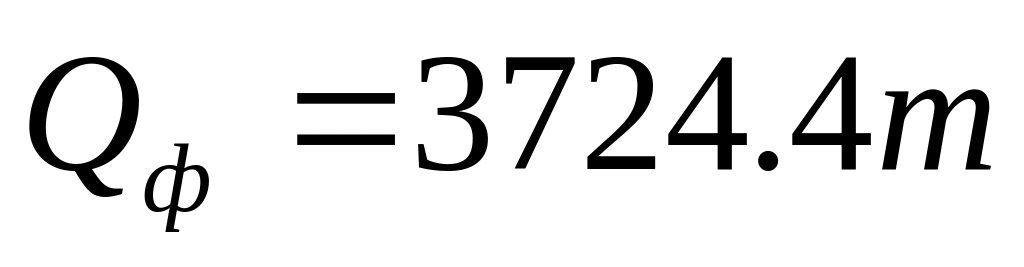

– фактическая загрузка судна, ;
- нормативное время хранения груза на складе, ;
– коэффициент сложности грузопотока, ;

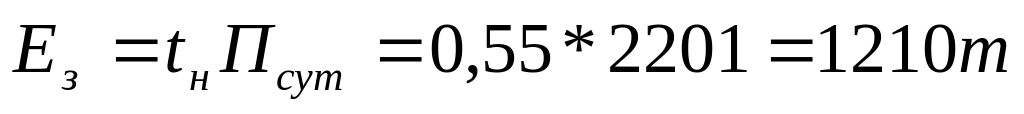

– запас емкости на возможное несовпадение режимов
- коэффициент использования полезной ёмкости склада 0,8
- период навигации =365сут
- объём груза проходящего через склад
Тогда:
Вместимость склада составит 10032 т.
Для штучных грузов открытого хранения потребная площадь рассчитывается по формуле: F=E/(q*Кн)
,где q – эксплуатационная нагрузка, для причала 2 категории принимается 4 т/м2
Кн – коэфф. использования полезной площади склада = 0,8
F = 10032 /(4*0,8)= 4139(м2)
Lск = 0,9(Lс+d) = 0,9(120.7+15) = 124(м) ,принимаем 124м – 8 штабелей по длине
Bск = F/ Lск = 4139/116,15=34(м) ,принимаем 34 (м) – 2 штабеля по ширине
Согласно нормативным требования складирования пакетированного металла компонуем штабель:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Lш=10*1=10м
Bш=1.1*6=6.6м
Учитывая размеры главных и пожарных проездов а также боковых проходов компонуем план склада:
- Главные проезды принимаем равными по 9 метров
- Пожарные проезды принимаем равными по 6 метров
- Боковые проходы принимае равными по 1 метру
Находим допустимую высоту складирования в зависимости от высоты подъёма погрузчика и эксплуатационной нагрузки на причал:
Допустимая высота складирования для пиломатериалов согласно ГОСТу равна 4 ярусам.
Находим фактическую площадь склада:
Fфакт = F - Fпроездов = Nшт * Fшт = 8 * 16,8*11,6 = 1056 (м2)
Вычислим фактическую ёмкость склада:
Ескл факт= 10*6*4*8*2=3586 т
Т ак как фактическая емкость склада меньше потребной мы вынуждены добавить 4 ряда штабелей и план склада будет иметь следующий вид:
Перещитаем ширину склада, фактическую площадь склада, фактическую ёмкость склада:
Bск = 6.6*6+9*5+2 =98(м)
Fфакт = F - Fпроездов = Nшт * Fшт = 20 * 16,8*11,6 = 4196 (м2)
Ескл факт = 20*24*4,83*5=10326т
Теперь спроектированный склад полностью отвечает нашим требованиям.
Расчет основных эксплуатационных показателей по вариантам.
Определение коэффициентов.
Базовый вариант
В базовом варианте – всего 3 варианта:
судно – склад
судно – вагон
склад – вагон
Все необходимые коэффициенты рассчитаны в пункте 2.4.3 :
; ; ;
Проектный вариант
В проектном варианте – всего 3 варианта:
судно – склад
судно – вагон
склад – вагон
Все необходимые коэффициенты рассчитаны в пункте 2.4.3 :
; ; ;

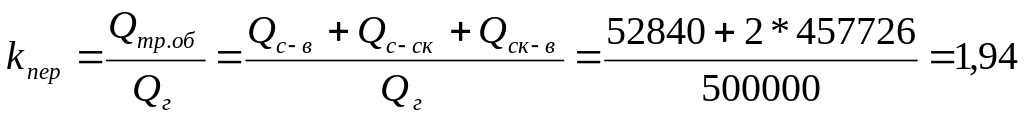

Коэффициент перевалки
Базовый вариант
Проектный вариант
Уровень комплексной механизации
УКМ = 100% - полностью механизированы.
Пропускная способность перегрузочного комплекса
Пропускная способность перегрузочного комплекса определяется пропускной способностью лимитирующего фронта.
Базовый вариант |
Проектный вариант |
|
1. Pср=58 т/ч |
1. Pср=110 т/ч |
|
2. Псут=910.6 т/сут |
2. Псут=1110 т/сут |
|
3. Пгод=132912т/год |
3. Пгод=147126 т/год |
|
4. Tгр=0,4 сут |
4. Tгр=0,12 сут |
|
5. Пкомпл=738,4 т/сут |
5. Пкомпл=817,4т/сут |
|
показатель |
Базовый вар-т |
Проектный вар-т |
Число причалов |
1 |
1 |
Число мех.линий на одном причале |
3 |
3 |
Производительность труда |
|
|
