СТРОИТЕЛЬНЫЕ
КОНСТРУКЦИИ
1
Строительные конструкции представляют собой специфицированные изделия – сборочные единицы, состоящие из деталей и других сборочных единиц более низкого уровня, соединенных между собой разъемным или неразъемным способом.
Деталь – изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.
Сборочная единица – изделие, составные части которого подлежат соединению между собой путем сборочных операций (свинчивание, сварка, клепка и др.).
2
В зависимости от используемого основного материала строительные конструкции подразделяются на:
•Деревянные;
•Металлические;
•Железобетонные.
3
Строительные конструкции - фермы
Строительная ферма – плоскостная стержневая система.
Это несущая конструкция, предназначенная, в большинстве случаев, для поддержания покрытия здания. Кроме этого, строительные фермы применяются при возведении мостов, эстакад и других сооружений.
4

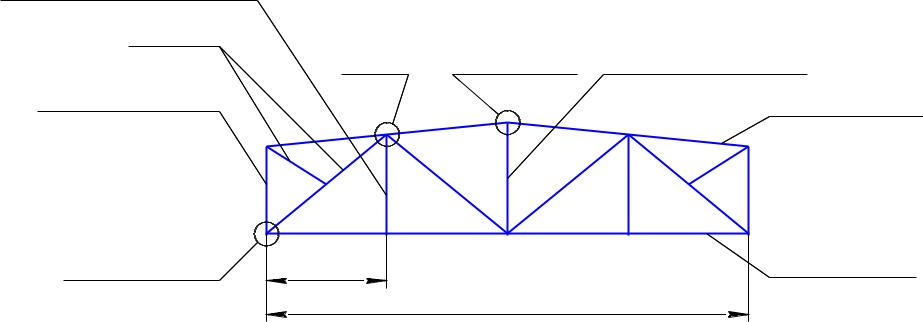

Элементы строительных ферм
промежуточная стойка
раскос
узел |
коньковый |
коньковая стойка |
опорная стойка |
узел |
верхний пояс |
опорный узел |
панель |
нижний пояс |
|
|
пролет |
5

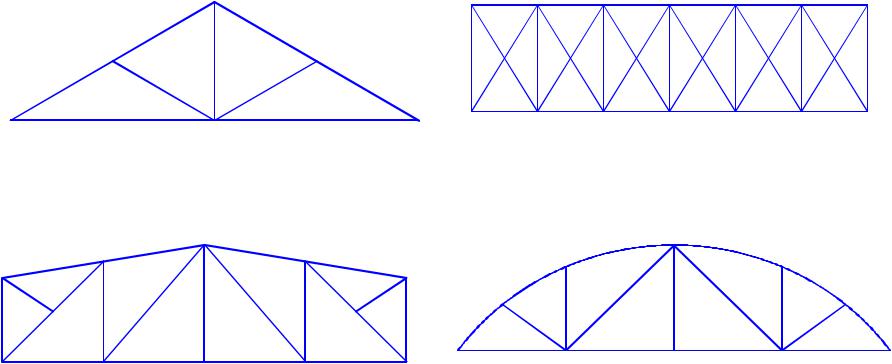

Геометрические формы строительных ферм
Треугольная |
С параллельными поясами |
Полигональная |
Сегментная |
6
ДЕРЕВЯННЫЕ
КОНСТРУКЦИИ
7
Основной материал деревянных конструкций – лесоматериалы.
Лесоматериалы делятся на:
•Круглые;
•Пиломатериалы.
8
Круглые лесоматериалы (кругляк)
120мм и более - бревна строительные
80 ... 100мм - кругляк тонкий (подтоварник)
70мм и менее - жерди
9

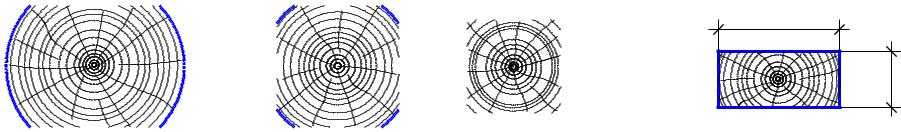

Пиломатериалы
|
Лежень |
|
Брус четырехкантный |
|||||
(двухкантный брус) |
с обзолом чистообрезной |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Бруски - (b=2h) Доски - (b2h)
b
h |
10
