Строительные конструкции и арх-строит чертеж
.pdfСпособы соединения элементов металлоконструкций
•Заклепочное;
•Сварное;
•Болтовое.
21

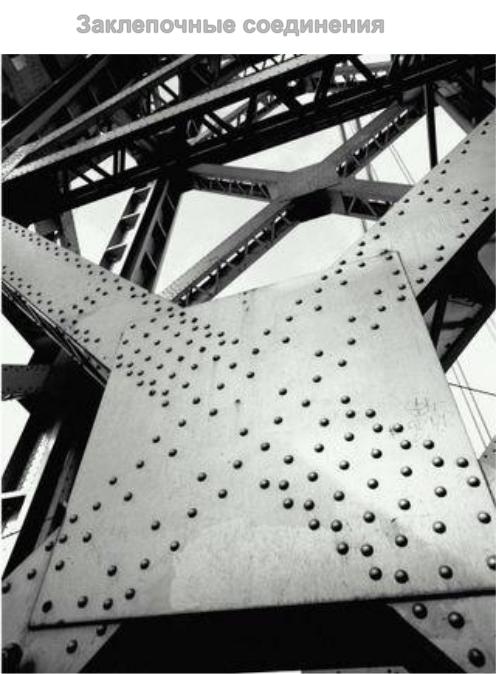

Заклепочные соединения
22
Мост Императора Петра Великого (Большеохтинский мост)
23
24
Сварные конструкции из труб
25

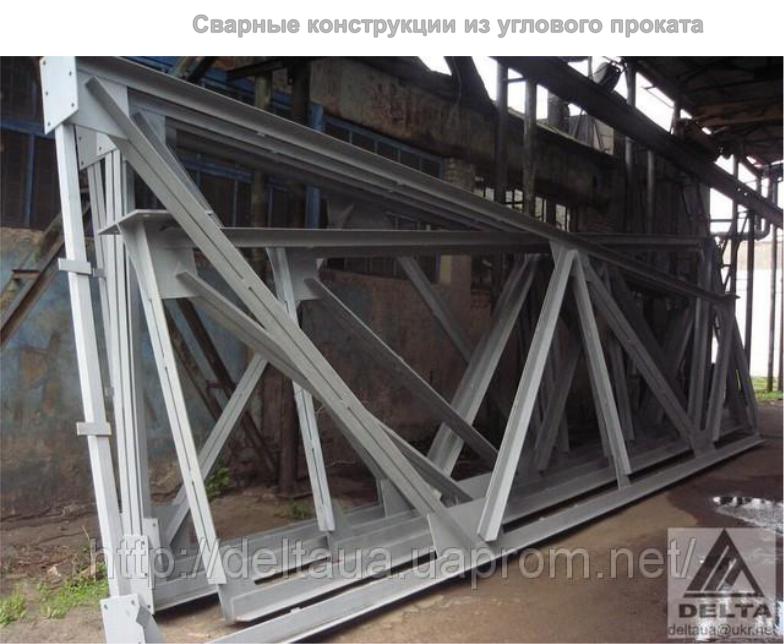

Сварные конструкции из углового проката
26
Пример узла металлической строительной фермы с
элемент
27
ПРАВИЛА ВЫПОЛНЕНИЯ ПРОЕКТНОЙ И РАБОЧЕЙ ДОКУМЕНТАЦИИ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ
СПДС ГОСТ 21.502-2007
28
В состав основного комплекта рабочих чертежей КМ включают:
•общие данные;
•нагрузки и воздействия на металлические конструкции;
•нагрузки на фундаменты;
•чертежи общего вида металлических конструкций здания или сооружения (планы, разрезы, виды, фрагменты);
•схемы расположения элементов металлических конструкций;
•чертежи элементов металлических конструкций;
•чертежи узлов металлических конструкций;
•спецификацию металлопроката и изделий;
•расчеты.
29
Пример выполнения чертежа общего вида металлических конструкций
30
