Схемы армирования монолитной

железобетонной конструкции

На схеме армирования монолитной железобетонной конструкции наносят:

1)координационные оси здания (сооружения);

2)контуры конструкций — сплошной толстой основной линией;

3)размеры, определяющие положение арматурных и закладных изделий и толщину защитного слоя бетона;

4)арматурные и закладные изделия на схеме изображают очень толстой сплошной линией (в 1,5…2,0 раза толще сплошной толстой основной линии);

5)арматура в железобетонных конструкциях отделяется от окружающей среды слоем бетона, который называется защитным слоем. Толщина его составляет от 10 до 35мм и должна быть обязательно указана на чертеже.

6)на чертежах железобетонных конструкций бетон условно показывают прозрачным, и на разрезах и сечениях не штрихуют.

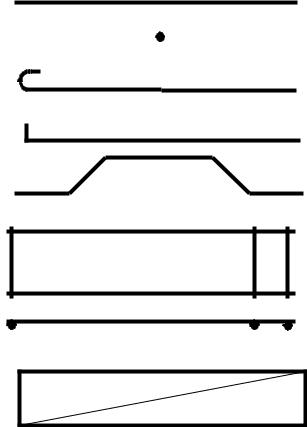

На схеме армирования применяют следующие упрощения:

- арматурный стержень

-

-

-

-

стержень в сечении арматурный стержень с крюками

арматурный стержень с отгибом

гнутый стержень

-упрощенное изображение плоского каркаса или арматурной сетки (поперечные стержни наносят только по концам каркаса или сетки и

вместах изменения шага стержня)

-условное изображение плоского каркаса или арматурной сетки

На участках с отдельными стержнями, расположенными на равных расстояниях, изображают один стержень с указанием на полке-линии выноски его позиции, а под полкой линии-выноски — шаг стержней

Если шаг стержней не нормируется, то рядом с обозначением стержней указывают в скобках число стержней.

При изображении каркаса или сетки одинаковые стержни, расположенные на равных расстояниях, наносят только по концам каркаса или сетки, а также в местах изменения шага стержней. При этом под полкой линии-выноски с обозначением позиции стержня указывают их шаг.



3

2

3

3



10

шаг150



шаг100













140









ГОСТ1409891- К1- КТ











10

15

900

1

200

15





Всложной схеме армирования допускается позиции указывать

уобоих концов одного и того же арматурного изделия или отдельного стержня.

Размеры гнутых стержней указывают по наружным, а хомутов — по внутренним граням.

Допускается чертежи на простые детали, непосредственно входящие в состав монолитной железобетонной конструкция, не выполнять, а все необходимые данные для их изготовления приводить в спецификации и, при необходимости, помещать изображения этих деталей на чертеже монолитной конструкции. При большом количестве деталей данные, необходимые для их изготовления, приводят в ведомости деталей.

Ведомость деталей

Пример заполнения ведомости деталей

Отдельные арматурные стержни в каркасах и сетках соединяют при помощи контактной точечной сварки. Сварные соединения выполняются в соответствии с ГОСТ 14098-91. Обозначение сварных швов выполняют в соответствии с требованиями ГОСТ 2.312-72.



























Х







Х



Х







Х



Х







Технологическая особенность способа (т - точечная) Способ сварки (К-контактная)

Номер соединения (1-сварка двух стержней, 2-сварка трех стержней)

Тип сварного соединения (К-крестообразное, С-стыковое, Н-нахлесточное, Т-тавровое)

Стандарт на сварку (ГОСТ 14098-91)
