18.Логика расчета 2-й ступени группового искания в атс-дш, работающей в сети. В чем принципиальное отличие расчета 2-й ступени от всех остальных?
расчет ступени ІІ ГИ. Выходными данными для него является нагрузка и количество входных линий, с которых приходят вызовы, а именно – исходящие шнуры І ГИ и входные соединительные линии.Каждое направление на выходе ІІ ГИ – это одна из десяти тысячных внутренних абонентских групп, следовательно, нагрузка распределена по направлениям равномерно. Потери на ступени ІІ ГИ по нормативу– 0,003. Из таблицы Кендалла-Башарина находим пропускную способность пучка.
Итак, к одной группе ІІ ГИ можно подключить такое количество исходящих линий І ГИ:
общая пропускная способность ІІ ГИ
количество входных линий,подключенных к одному блоку ІІ ГИ
Расчет блоков ІІ ГИ, предназначенныз для обслуживания входных соеденительных линий, выполняется аналогично. С направления „2” приходит 100 ліній, общей нагрузкой n Ерл. Количество входных линий,подключенных к одному блоку ІІ ГИ:
средняя нагрузка на 1 линию с направления „2”
кількість вхідних ліній з напрямку „2”, які можна підключити до одного блоку ІІ ГИ.
кількість блоків ІІ ГИ для обслуговування вхідного напрямку „2”
19. Подключение подстанций и ведомственных АТС к опорным станциям на примере сети с 5-значной нумерацией. В чем отличие подстанции от ведомст-венной АТС (УПАТС)?
Подключение подстанций обычно используют 1000 лцпкпук
Функционально подстанции работают так же как и оборудование основной станции при входной связи образуют III ГИ, при исходящем оборудовании, предварительного искания.
Подстанции используют уже экономнее линейно кабельных сооружений, когда большая группа абонентов находится на большом удалении от базовой станции.
Для подключения 1000 абонентов, по 0.01 Эрл, необходимо около 120 линий.
Подключение ведомственных атс Логика работы
При наборе 1,2,3… I ГИ занимает ШК II ГИ (ведомственной II ГИ). При наборе «9» I ГИ ведомственной АТС занимает занимает ШК I ГИ опорной АТС.
Офисные АТС менее 100 номеров никогда не подключаются по соединительным линиям, они подключаются к абонентским. В лучшем случае для них организуют ЛИС

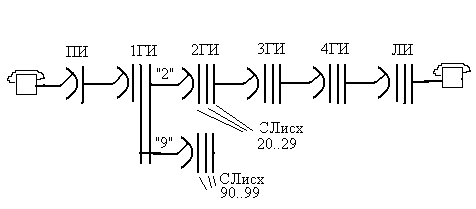

20. Объяснить проблему построения сетей с 6-значной нумерацией на приме-ре АТС-ДШ. Показать простейший пример оценочного расчета. К какой ступе-ни искания надо подключать соединительные линии в такой сети?
На телефонной сети с предельной емкостью 800000 абонентов АТС-ДШ строится по схеме с четырьмя ступенями ГИ. Территория города разбивается на узловые районы, в каждом из которых размещается по несколько АТС. В пределах своего узлового района АТС связываются между собой непосредственно. Для связи с АТС других районов используются узлы входящих сообщений.
Теоретически может быть 100 станций, но на практике – 80.
Например в сети 10000 абонентов, Yаб=0,1 Эрл. Нагрузка в сети Y=10000*0,1=1000 Эрл. Нагрузка делится на 10 пучков, а затем еще на 10, т. е. 100 пучков. Y одного направления = 10 Эрл. По таблице Башарина(р=0,005) определяем количество СЛ. Необходимо 19 СЛ. Нагрузка на одну СЛ = 10/19=0,53.
СЛ подключаются на 1ГИ. т. к. там нагрузка больше, чем на 2ГИ.
Недостатки схемы: использование 50% линий – неэффективно. Такая схема «каждый с каждым» не используется из-за большого количества СЛ. Схема имеет сложную много связную топологию.
