46. Структурная схема атскэ "Квант". Объяснить, как проходит соединение между абонентами одной станции и как решается проблема внутренних блоки-ровок при абонентском искании.

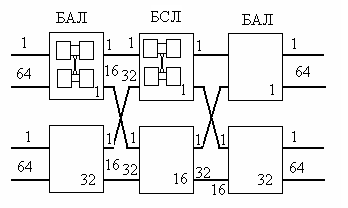

Абонент снимает трубку БАЛ дает 1 из 16 ШК получает ответ станции если набирает свой собственный номер то по одному из 32 линий находит абонента В БСЛ выбирает 1 из64 направлений из32 блоков кроме того может по одной из 16 линий на другие направления в случае занятости на БСЛ, к примеру первый аб звонит в свою группу, а первая линия занята , тогда по одному пути (красная линия) и за тем выйти на свою группу.

Транзитная: по соединительным вх линиям в блок БСЛ выбирает группу и далее подключение как в исходном.

Преимущества использование для транзитной коммутации цифр потоков.

Недостаток. Неспособность преобразования аб сигнала в цифр форму, это преобразование выполняет преобразователь, кот давал затухание 3,5 дБ ,

Соединительные линии дальней связи во время АТС «Квант» были цифровыми.

46. Структурная схема атскэ "Квант". Объяснить, как проходит соединение между абонентами одной станции и как решается проблема внутренних блокировок при абонентском искании.

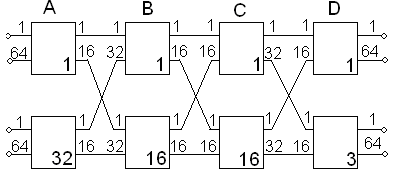

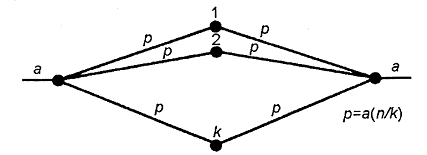

Уменьшения вероятности блокировки можно добиваться увеличением коэффициента связности. В качестве примера на рис. представлена двухсвязная двухзвенная коммутационная схема и ее вероятностный граф. В этом случае коммутаторы звеньев А и В связывают по две промежуточные линии, которые делят между собой обслуживаемую нагрузку. Вероятностный граф представляет собой две ветви, связывающие узлы звеньев А и В.

Одним из методов уменьшения вероятности блокировок является увеличение числа звеньев коммутационной схемы. Частным случаем многозвенной схемы является трехзвенная коммутационная схема, в которойвходы и выходы разделены на подгруппы из п входов и п выходов

47. Показать, как по структурной схеме атскэ „Квант” построить комму-тационную схему и по ней – вероятностный граф для прямых путей при связи «абонент-абонент».

Схема не обеспечивает требуемой пропускной способности по Эрлангам. От выхода ко входу имеется всего 16 путей.

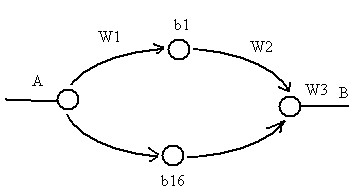

W1, W2, W3- потери внутри схемы.

W1 вычисляется исходя из графа абонентских линий

47. Показать, как по структурной схеме атскэ „Квант” построить комму-тационную схему и по ней – вероятностный граф для прямых путей при связи «абонент-абонент».

С хема не обеспечивает требуемой пропускной способности по Эрлангам. От выхода ко входу имеется всего 16 путей.

W1, W2, W3- потери внутри схемы.

W1 вычисляется исходя из графа абонентских линий

48. Показать, как по структурной схеме атскэ „Квант” построить коммутационную схему и по ней – вероятностный граф для обходных путей при связи «абонент-абонент».

Структурная схема для обходных путей:

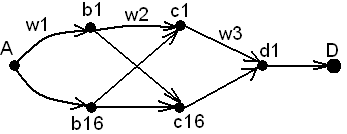

Строим вероятностный граф:

У нас 256 обходных путей.
