21. Структурная схема и алгоритм работы сети с узлами входящих сообщений с 6-значной нумерацией на примере с дши. Для чего на сетях нужны узлы входящих сообщений? Область применения таких сетей.

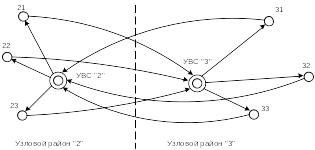

Структурная схема сети с узлами входящих сообщений с 6-значной нумерацией:
Алгоритм работы следующий: первый ГИ выбирает направление на узловой район (от 0 до 9), занимает СЛ к узлу входящих сообщений. На узле входящих сообщений стоит оборудование 2ГИ, которое выбирает одну из 10-ти станций. За счет этого достигается значительная экономия соединительных линий. Узлы входящих сообщений нужны нам для того, чтобы не пришлось стоить по топологии – “каждый с каждым”, которая была бы намного сложнее и дороже, к тому же менее эффективной. Также использование УВС позволяет нам уплотнить поток от одной станции сразу нескольких направлений.
Структура такого типа является эффективной и широко использовалась на территории СССР в городах с населением до 1 миллиона человек.
22. Объяснить логику взаимодействия атс и узлов входящих сообщений на примере телефонной сети города Донецка.
При большом количестве абонентов необходимо устанавливать достаточно большое кол-во АТС. Соединение «каждый с каждым» всех станций оказывается неэффективным из-за малой загружености соединительных линий. Для этого используют УВС (узлы входящего сообщения). В Донецке вся зона обслуживания поделена на три части (Южная, Западная и Северная). В каждой части есть свой УВС (ЦТУ, ЮТУ, ЗТУ), которые связаны с другими станциями либо на прямую, либо посредством УВС. При этом так же используются перекрестные связи. Например: расстояние от АТС22 до АТС23 – 5 км; от АТС23 до УВС6 – 15км. При этом трафик между АТС22 и АТС23 достаточно большой, поэтому целесообразно использовать схему с перекрёстными связями.
23. Структурная схема и алгоритм работы сети с узлами входящих сообщений с 7-значной нумерацией на примере с дши. Объяснить разницу между увс 1-го и 2-го уровня.
При увеличении номерной емкости телефонной сети увеличивается и количество телефонных станций, призванных обслуживать номера в сети. Если при этом учесть тот факт, что телефонная сеть зачастую охватывает большие по площади районы, то в этом случае использование связи АТС между собой по принципу "каждый с каждым" нецелесообразно, поскольку тогда необходимо большое количество соединительных линий, проведение которых также будет сопряжено со значительными трудностями и затратами. В таких условиях необходимо образовывать узлы входящего сообщения. На территории города выделяются «узловые районы», в которых размещается несколько районных телефонных станций. Предельное число станций (10 000-х групп) в каждом узловом районе не может быть более 10, и, следовательно, каждый такой район представит собой 100 000-й узловой район. При шестизначной нумерации первая цифра номера будет определять номер (код) 100 000-го района, вторая цифра – номер АТС в данном районе. Приборы ПГИ, которые осуществляют выбор 10 000-й группы (станции) в определённом районе, устанавливаются на узле входящего сообщения (УВС). Этот узел территориально совмещается с одной из районных АТС, причём обычно – это АТС, размещённая в начале узлового района. Вместо того чтобы от каждой районной АТС прокладывать кабели для соединительных линий ко всем районным АТС, находящимся в других узловых районах, необходимо будет проложить кабели соединительных линий только к узлам входящего сообщения. От УВС прокладываются пучки соединительных линий к каждой районной АТС своего узлового района:

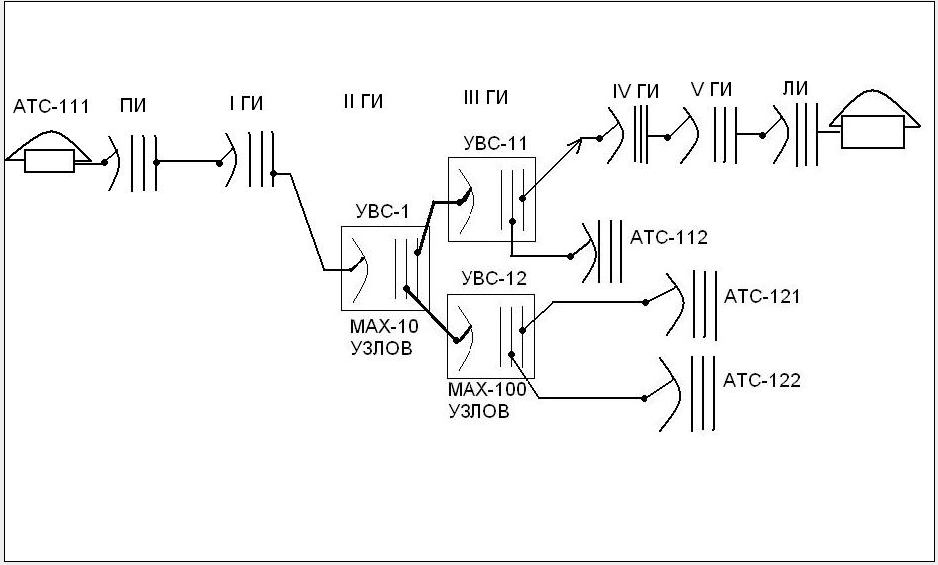

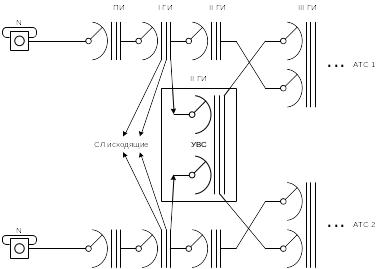

Структурная схема:
Таким образом, УВС коммутирует только соединительные линии, по сути, выполняя функции транзитной АТС. Недостатки: для станции абонентов в пределах одной станции приходится занимать 2 соединительные линии – исходящую и входящую. Поэтому на таких станциях ставят оборудование II ГИ, которое на своей станции обычно проключает каналы на своих абонентов и на ближайших соседей.

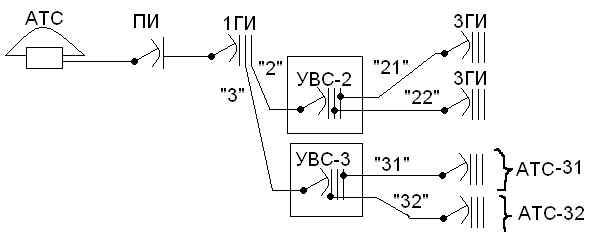

Структурная схема , что он на лекции рисовал
УВС1 обслуживает район УВС 2 - подрайон
