5. Структурная схема станции ручной коммутации и алгоритм работы ручного коммутатора. Этапы установления соединения при связи 2-х абонентов внутри одной станции.

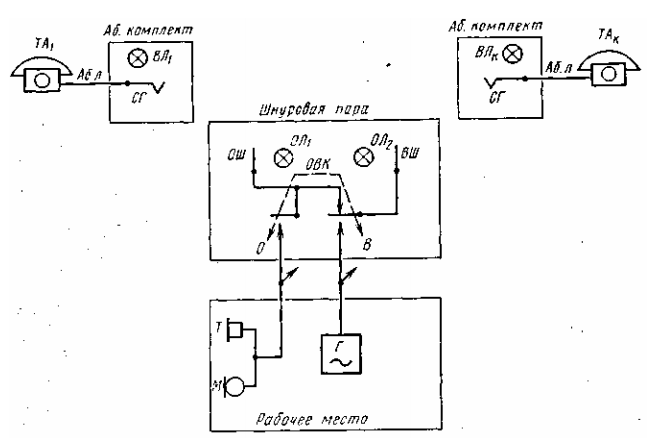

Каждая абонентская линия подключена на телефонной станции к индивидуальному абонентскому комплекту АК, в состав которого входят линейное реле (с целью упрощения на рисунке не показано) и вызывная лампа ВЛ, размещаемая вместе с соединительным гнездом СГ коммутационного поля. Число абонентских комплектов определяется емкостью станции. В один коммутатор можно включить до 100 абонентских линий. Приборы шнуровой пары предназначаются для установления соединения между абонентами и получения сигнала об окончании разговора. Каждая шнуровая пара снабжена опросным ОШ и вызывным ВШ штепселями, опросно-вызывным ключом ОВК на три положения (опрос, вызов, разговор), а также двумя отбойными лампами, одна из которых связана с опросным (ОЛ1), а другая - с вызывным концом шнуровой пары (ОЛ2), Кроме того, каждая шнуровая пара содержит два шнуровых реле, обеспечивающих питание микрофонов (на рис. 3.2 с целью упрощения не показаны). Обычно на коммутаторе устанавливается 18 шнуровых пар.

Рабочее место телефонистки содержит разговорные и вызывные приборы, которыми пользуется телефонистка для взаимодействия с абонентами. Приборы рабочего места телефонистки подключаются к любой шнуровой паре соответствующим опросно-вызывным ключом. Функции управляющего устройства станции выполняет телефонистка, которая принимает от абонентов и передает им необходимую информацию, выбирает свободную шнуровую пару и осуществляет требуемое соединение.

Последовательность действий:

• Вызывной абонент (А) снимает трубку;

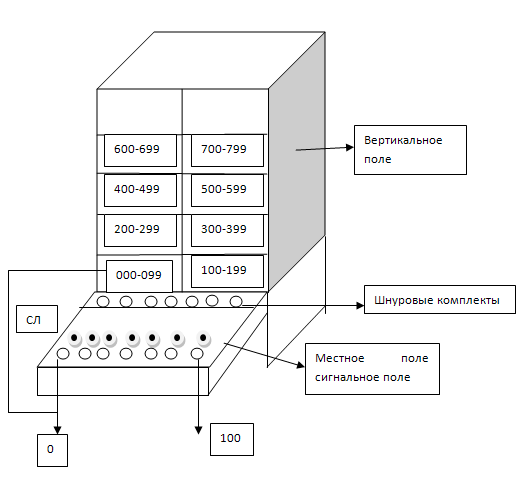

• На местном поле загорается сигнальная лампочка данного абонента (его номер)

• Телефонистка берет левой рукой опросный шнур шнурового комплекта и втыкает его в окно местного поля, где горит лампочка

• Правой рукой переводит опросно-вызывной ключ в положение «опрос»

• Гарнитура подключается к разговорному тракту абонента

• Готовность станции

• Абонент А называет телефонистке номер вызываемого абонента В

• Телефонистка левой рукой берет вызывной штепсель и косается им металлической оболочки гнезда номера абонента В и подает пробу занятости (если напряжение равно напряжению питания раздается разделительный щелчок – абонент занят и телефонистка перезванивает)

• Если абонент свободен, то потенциал равен 0, тогда вставляем штепсель до упора и правой рукой переводим ОВК в положение «вызов»

• Абоненту В поступает вызывной сигнал 95 В или 25 ГЦ

• На ОВК горят лампочки: пока идет вызов горит лампа абонента В при снятии трубки лампа В гаснет, телефонистка переводит ключ в исходное положение и начинается разговор

При разговоре лампочки не горят. При окончании разговора на ОВК загорается лампочка и телефонитска вытаскивает оба штепселя и соединение прекращается.

6. Структурная схема сети и алгоритм работы ручного коммутатора в сети «каждый с каждым». Этапы установления соединения при связи 2-х абонентов на разных станциях.

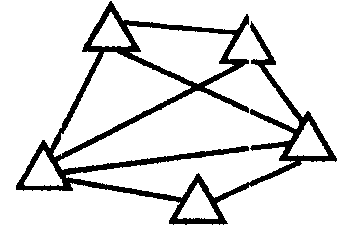

Структурная схема сети «каждый с каждым» (полносвязная сеть):

Стр-ра ручного коммутатора:

Каждая абонентская линия подключена на телефонной станции к индивидуальному абонентскому комплекту АК, в состав которого входят линейное реле и вызывная лампа ВЛ, размещаемая вместе с соединительным гнездом СГ коммутационного поля. Число абонентских комплектов определяется емкостью станции. В один коммутатор можно включить до 100 абонентских линий. Приборы шнуровой пары предназначаются для установления соединения между абонентами и получения сигнала об окончании разговора. Каждая шнуровая пара снабжена опросным ОШ и вызывным ВШ штепселями,опросно-вызывным ключом ОВК на три положения (опрос, вызов, разговор), а также дву мя отбойными лампами, одна из которых связана с опросным (ОЛ1), а другая - с вызывным концом шнуровой пары (ОЛ2), Кроме того, каждая шнуровая пара содержит два шнуровых реле, обеспечивающих питание микрофонов. Обычно на коммутаторе устанавливается 18 шнуровых пар.

Рабочее место телефонистки содержит разговорные и вызывные приборы, которыми пользуется телефонистка для взаимодействия с абонентами. Приборы рабочего места телефонистки подключаются к любой шнуровой паре соответствующим опросно-вызывным ключом. Функции управляющего устройства станции выполняет телефонистка, которая принимает от абонентов и передает им необходимую информацию, выбирает свободную шнуровую пару и осуществляет требуемое соединение.

Процесс установления соединения на коммутаторе осуществляется следующим образом. Вызов абонентом станции отмечается загоранием вызывной лампы ВЛ. Телефонистка вставляет опросный штепсель ОШ в соединительное гнездо СГ вызывающего абонента и переводит ОВК в положение «ОПРОС» (О). При этом гаснет вызывная лампа и подключаются к абоненту разговорные приборы рабочего места. Создается разговорная цепь между телефонисткой и вызывающим абонентом. Узнав номер вызываемого абонента и убедившись в свободности соединительной линии в необходимом направлении, телефонистка вставляет вызывной штепсель ВШ той же шнуровой пары к соединительной линии, после чего вызов передаётся на др. станцию, где уже другая телефонистка, узнав от первой номер вызываемого абонента, проводит пробу занятости требуемого абонента и переводит опросно-вызывной ключ ОВК временно в положение «ВЫЗОВ» (В). Вследствие этого к линии вызываемого абонента подключается генератор вызывного сигнала (Г) и ему посылается вызывной сигнал. После ответа абонента и перевода ОВК в исходное положение создается разговорная цепь между абонентами. По окончании разговора абоненты дают отбой, положив свои микротелефоны. При этом загораются отбойные лампы той шнуровой пары, через которую было установлено соединение. Получив сигнал отбоя, телефонистка нарушает соединение, вынув штепселя шнуровой пары из гнезд. Все участвовавшие в соединении устройства возвращаются в исходное состояние.

7. Логика расчета соединительных линий в сети «каждый с каждым» на ручных коммутаторах. Принцип распределения исходящих соединительных линий по рабочим местам телефонисток. Чем ограничено количество исходящих СЛ, обслуживаемых на каждом рабочем месте?

Для расчета СЛ в сети «каждый с каждым» нужно кол-во СЛ согласно телефонной нагрузки. Расчитывается общая нагрузка танции – для простейшего птока можно просто перемножить кол-во абонентов и нагрузку, которую создает каждый абонент. Например:

=600; =0,08, =600*0,08=48 Ерл.

Д алее эта нагрузка распределяется по направлениям пропорцонально кол-ву абонентов на каждой станции.

где - сумарная нарузка -й станции;

-нагрузка одного абонента -й станции;

-кол-во абонентов - -й станции;

- кол-во абонентов - -й станции ;

- общее кол-во абонентов сети.

Н апример, нагрузка на СЛ от 1-й станции к 3-й, с кол-вом абонентов 2100, будет такой (при общее кол-во абонентов сети– 6900):

=2100*48/6900=14,61 Ерл

.Для расчета кол-ва СЛ используется таблица Кендалла-Башарина. Входными данными для нее есть норма потерь (обычно 0,005), и расчитанное телефонная нагрузка – 14,61 Ерл. Результат – кол-во линий, которая способна пропустить такую нагрузку с такими отерями – равняется 25.

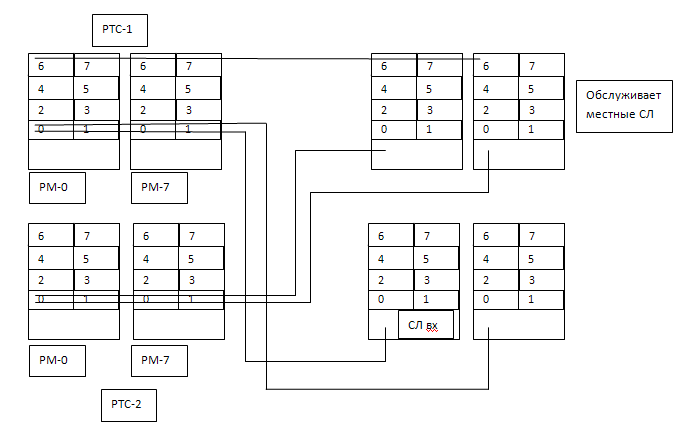

Исходящие СЛ проключаются через все РМ ,в случае если кол-во СЛ больше ,чем может вместить РМ, производиться «сдвиг» и не все исх. СЛ будут доступны со всех РМ.

Кол-во исх соединительных линий ,которые можно подключить на РМ, зависит от кол-ва абонентов:

- N=800 – не больше 100 СЛ

- N=1600 не больше 200 СЛ

- N=2400 не больше 300 СЛ

8. Логика расчета соединительных линий в сети «каждый с каждым» на ручных коммутаторах. Принцип распределения входящих соединительных линий по рабочим местам телефонисток. Чем ограничено количество входящих СЛ, об-служиваемых на каждом рабочем месте?

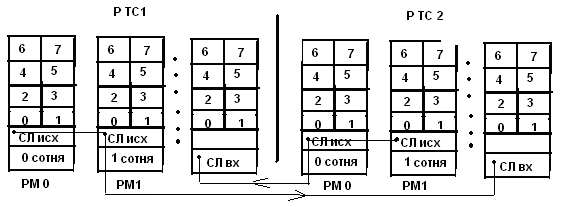

Сеть каждый с каждым. Пример: станция 1 соединена со всеми остальными станциями. Такой рисунок делается для лучшего понимания, на самом деле каждая станция соединена с каждой. Логика расчета следующая. Необходимо

Рассчитать количество линий соответственно телефонной нагрузке.

Рассчитываем общую нагрузку станции – для просто потока это

будет равно: умножение количества абонентов и нагрузки,

которую создает один абонент. Пример:

=600; =0,08, =600*0,08=48 Ерл.

Далее эту загрузку распределяют по направлениям пропорционально количеству абонентов на каждой станции.

где - суммарная нагрзука -ї станции;

-нагрузка одного абонента -ї станции;

-количество абонентов -ї станції;

- количество абонентов -ї станції;

- общее количество абонентов в сети

Для расчета количества линий используется таблица К-Б. Входными данными для нее есть норма потерь, которая принимается 0.005 и расчитаная выше тел. нагрузка в данном направлении. Результат – количество линий, которые способны пропустить такую нагрузку с такими потерями. Также рассчитывается нагрущка на все линии, и результат записывается в таблицу.

Количество соединительных линий ограничено.Ограничено режимом работы. Кол-во исх соединительных линий зависит от кол-ва абонентов:

- N=800 – не больше 100 СЛ

- N=1600 не больше 200 СЛ

- N=2400 не больше 300 СЛ (не уверен)

9. Структурная схема и алгоритм работы АТС без предварительного искания на примере с ДШИ. Требуется ли расчет такой схемы по телефонной нагрузке? Ответ обосновать. Применяется ли такая схема где-нибудь?

Искатели называют шаговыми (ШИ) потому, что их контактные щетки передвигаются по ламелям контактного поля шаг за шагом при каждом притяжении якоря электромагнита и совершают только вращательное движение.

Структурная схема АТС без предварительного искания имеет вид:

У У-устройство управления

АК-абон. Комплект

Аб.комплект реализует ф-ии BORSCHT.

УУ формирует импульсы на ШИ для поиска и сброса по окончанию разговора.

Алг-м: Аб-т А снимает трубку. АК включает аб-ту А ответ станции.Аб-т набирает номер,-передает имп-сы.УУ на каждый имп-с передвигает щетки искателя на одну позицию.По окончанию последнего имп-са производится проба занятости.

Если на проводе С высокий потенциал, то УУ продвигает щетки до исходной позиции а аб-ту А поступает с-л «занято».Если на проводе С нет потенциала, щетки останавливаются и аб-ту В подается звонок.После снятия трубки аб-том В,звонок отключается,разг.тракт проключается.По окончанию разговора, когда аб-т В бросает трубку, УУ продвигает щетки до исходного сост-я.

Телефонную станцию на 100 номеров можно построить, используя 100 штук ДШИ. Каждая АЛ подключается к щеткам своего ДШИ и к одноименным контактам поля всех 100 искателей. Абоненты имеют двухзначные номера. Построение АТС по принципу непосредственного включения абонентских линий в ЛИ типа ДШИ является неэкономичным, так как требует большого числа дорогостоящих искателей, используемых, к тому же, весьма неэффективно. Известно,что одновременно ведут переговоры не более 20 из 100 абонентов станции. Следовательно, работают 20 ДШИ, а остальные 80, как правило, простаивают.

Для лучшего использования ДШИ их делают общими, т.е. представляют абонентам только на время разговоров. Это достигается введением в схему ступени предварительного искания (ПИ) для каждой АЛ. С помощью ступени ПИ обеспечивается подключение АЛ к любому из свободных ЛИ. На ступени ПИ используются простые и сравнительно недорогие шаговые искатели.

По такой схеме телефонная станция никогда не строится изза неэффективности использования оборудования.

Расчет такой схемы по телефонной нагрузке не требуется, ввиду того что топология сети полносвязная (каждый с каждым).При такой топологии расчета как такового не надо.(т.е. имеется доступ ко всем)
