35. Логика расчета ступени пи, построенной на мкс по двухзвенной схеме. Как производится оптимизация такого коммутационного поля?
Рассмотрим на примере по следующим данным:
Интенсивность вызова 1го абонента 0,1Эрл
Кол-во абонентов 1000
Геометрия коммутационного поля МКС 20вертикалей 10горизонталей
Норма потерь ступени ПИ 0,001.

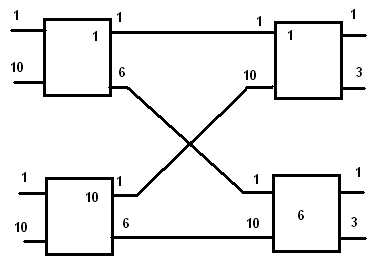

Коммутационное поле ПИ двухкаскадное. Абоненты подключены к звену А а выходы звена А, подключены ко входам звена Б.
Расчет, такой схемы делается методом последовательных приближений следующим образом:
а) Сначала определяются ориентировочные значения структурных параметров, чтобы можно было оценить потери. Для первого шага зададимся потерями на каждом звене; проще - разделить норму потерь Р = 0,001 пополам по 0,0005 на каждое звено. К коммутаторам звена "А" абоненты подключаются по горизонталям, а их в одном коммутационном элементе 10. Нагрузка, которую создают 10 абонентов, будет 10 * 0.1 = 1 Эрл. По таблице Башарина для вероятности потерь 0.0005 при нагрузке 1 Эрл нужно 6 горизонталей. Вся количество абонентов будет разбита по десяткам, и каждый десяток будет подключаться на 6 промежуточных линий. В звене "Б" будет, соответственно, 6 коммутационных приборов (по одному на каждую промежуточную линию). У каждого прибора звена "Б" является 10 входов (горизонталей), поэтому на группу из 6 приборов звена "Б" можно подключить 10 приборов звена "А", по 10 абонентов на каждом - так создается группа 100 абонентов. Теперь оценим, сколько нужно исходных линий в звене "Б". Нагрузка, которое входит в каждый коммутатор звена "Б" - это 10 линий, на каждой из них доля 1 / 6 от общего нагрузку, которую создают 10 абонентов одного коммутатора звена "А", а именно: 1 Эрл / 6 линий = 0,167 Эрл . Вообще будет 10 линий х 0,167 Эрл = 1,67 Эрл. Для такой нагрузки с потерями 0,0005 по таблице Башарина надо 8 линий. Вообще в звене "Б" установлено 6 коммутаторов, на каждом по 8 линий - это будет 48 выходных шнуровых комплектов. Обратите внимание, что реальная пропускная способность пучка из 48 линий в условиях потерь 0,001 будет 32,14 Эрл, в то время как в нашей схеме погрузки этого пучка - лишь 10 Эрл. Итак, схема не является оптимальной, и требует уточнения. Для дальнейшей оптимизации посчитаем количество точек коммутации. В звене "А" 10 коммутаторов, в каждом 10х6 = 60, вообще 600 точек. В звене "Б" 6 коммутаторов 10х8 = 80, вообще 480 точек. Следовательно, показатель стоимости схемы - 1080 точек коммутации. Будем оценивать стоимость других схем, сопоставляя их с этим показателем.

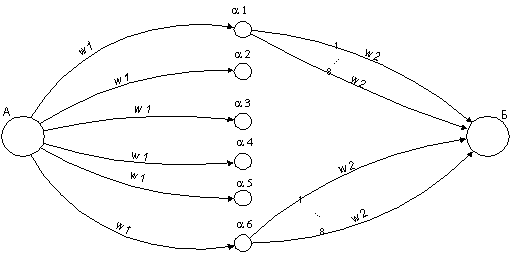

б) Приведенный расчет является слишком грубым, его нельзя считать даже за приблизительную оценку. Надо рассчитать реальные потери в этой схеме, для этого есть разные способы, предлагается метод расчета с использованием вероятностного графа. Такой граф показывает, сколько есть путей для каждого этапа установления соединения. В звене "А" каждый вызов может быть включено в одну из 6 промежуточных линий, поэтому с исходной точки "А" выходит 6 ребер графа. Точки "а1" ... "А6" - это промежуточные линии, которые доступны этому вызову. Из каждой такой точки можно попасть на выходной шнуровой комплект - в точку "Б" - одним из 8 путей, поскольку каждый коммутатор звена "Б" имеет 8 выходов. На рисунке показано только первую и последнюю исходные линии, чтобы не терять ясность схемы, но понятно, что все дороги одинаковы
Вероятный граф ПИ
Nx1=10*10*6=600;Nx2=10*6*3=180;
∑N=780 Оптимизация коммутационного поля сводится к подбору структурных параметров, при которых количество точек коммутации будет наименьшим и будут соблюдены условия потерь. Под структурными параметрами понимают кол-во входов и выходов звена А и Б
36.Построение коммутационного поля ГИ на МКС по 2х-звенной схеме. Объяснить особенность подключения исходящих СЛ к выходам МКС
На вход ГИ поступает уже сжатая нагрузка.
Схема включения МКС: вход по вертикали, выход по горизонтали.
Граф для ступени ГИ
В такой схеме очень удобно регулировать пропускную способность ЛС по направлениям. В направлении ОСС можно включить по 1 горизонтали, а в направлении АТС, расположенной в спальном районе, можно включать 3 горизонтали. В дном и том же направлении с одних коммутаторов звена В может идти больше линий а с других меньше. Поэтому w2 на пример 3х линейные блоки, а w3 – 4х линейные
