13. Логика расчета коммутационного поля атс с прямым предварительным исканием (пи-ли) на примере с дши. За счет чего можно достигнуть большей экономичности схемы?

У каждого абонента есть свой ПИ, после снятия трубки аб.А ПИ ищет свободный шнуровой комплект. Если есть свободный ШК то ПИ подключается к нему и подаётся «ответ станции». После набора номера ЛИ выбирает нужного абонента.

При расчете при заданном кол-ве ШК определяем их пропускную способность. И при известной удельной нагрузке мы можем определить максимальное кол-во абонентов.

Например:

Пропускная способность V=50 ШК (т.е. ПИ на 50 ламелей) У=35,8

С учётом формулы Энгсета: , где Yab удельная нагрузка одного аб. = 0,1

Откуда n=394 аб.

Число точек коммутации для такой схемы = кол-во абонентовХкол-во ШК (nxV).

14. Структурна схема и алгоритм работы атс с одной ступенью группового искания на примере с дши. Для чего нужна ступень группового искания? Какие ограничения присущи такой схеме?

Логика работы: Абонент снимает трубку ПИ в свободном поиске находит доступный ШК после чего абоненту поступает ответ станции. По 1 цифре выбирает 1 из 10 направлений и подключает на ЛИ, в каждом направлении их 10 штук, занимаем любой доступный, по 2 и 3 цифре выбираем нужного абонента В. Ступень ГИ нужна для выбора тысячного направления.

Группообразование связано с процессом увеличения номерной емкости станции. Вообще-то При решении задачи увеличения номерной ёмкости АТС мож­но пользоваться двумя способами:

1. увеличением ёмкости контактного поля ЛИ;

1. делением всех абонентских линий АТС па группы, равные емкости поля ЛИ (выбор соответствующей группы абонентских линий осуществляется при помощи дополнительных искателей

групп).

Расширение АТС путём увеличения ёмкости контактного по­ля ЛИ возможно только в ограниченных пределах, так как ём­кость ноля существующих искателей не превышает 500 линий. На самом деле дальнейшее увеличение ёмкости поля искателей привело бы к чрезмерному усложнению его конструкции и повы­шению стоимости. Однако, такой приём увеличения ёмкости АТС не является радикальным решением задачи. Неограниченное расширение ёмкости АТС стало возможным лишь в результате применения принципа группового искания, идея которого заключается в следующем: всю номерную емкость станции делят на группы, например, по 100 абонентов. Для каждой сотни существует свое коммутационное поле и свой набор ШК. По первой цифре набора номера определяется номер сотни. К каждой сотне идет свой пучок. Функцию определения пучка выполняет ГИ. Этот же ГИ внутри пучка находит свободную линию и проключает соединение на ЛИ. ЛИ принимает 2-ю и 3-ю цифры набора номера и выбирает абонента из своей сотни.

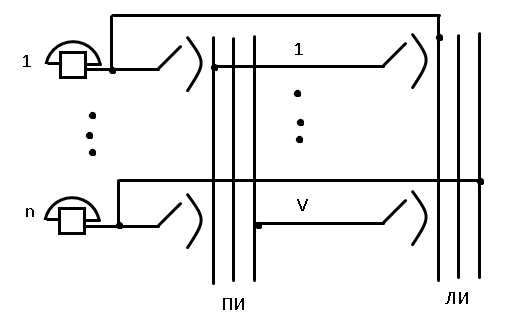

Упрощенная схема ГИ имеет вид:

15. Структурная схема и алгоритм работы атс с несколькими ступенями группового искания на примере с дши. Как связаны между собой номерная емкость и количество ступеней ги?

Используя принцип группового искания возможно неограниченное расширение емкости телефонных сетей. Сущность ГИ: на АТС, емкость которой превышает емкость контактного поля искателей, все абонентские линии разбиваются на группы, число линий в каждой из которых равно емкости контактного поля искателя. а между ступенями ПИ и ЛИ вводится дополнительная ступень — ступень группового искания ГИ. Назначением этой ступени является выбор группы, в которой находится линия вызываемого абонента.

Одна ступень ГИ, построенная на декадно-шаговых искателях, позволяет объединить 10(g=10, т.к. g=N/M, где N — емкость станции; М — емкость контактного поля ЛИ) абонентских групп емкостью по 100 номеров, т.е. образовать станцию емкостью 1000 номеров.

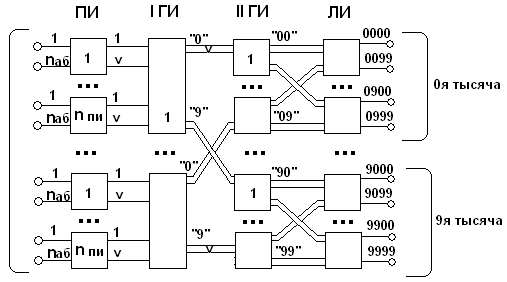

Если требуется построить АТС емкостью больше 1000 номеров, то в схему группообразования вводится дополнительная ступень ГИ. Рассмотрим случай с использованием ІІ ГИ (10000 номеров): абонент А поднимает трубку, ПИ подкл. ШК к І ГИ, абоненту поступает ответ станции, и он набирает 4х-значный номер. По І цифре І ГИ выбирает тысячное направление. В каждом направлении имеются V ШК ІІ ГИ. І ГИ находит свободный ШК ІІ ГИ, кот. по 2й цифре выбирает сотню. В направлении каждой сотни имеются V ШК ЛИ. ЛИ принимает III, IV цифру и находит абонента Б.

Введение в АТС ДШ третей ступени ГИ позволяет увеличить ёмкость тел. сети до 80000 номеров. В городской сети связь обеспечивается несколькими АТС (не более 8 АТС по 10000 номеров, т.к. невозможно использовать в качестве первой цифры 0 и 8).

На тел. сети с предельной ёмкостью 800000 абонентов АТС ДШ строится по схеме с 4мя ГИ. Территория города разбивается на узловые районы, в каждом из которых размещается несколько АТС.
