8.5.3. Механизмы перезарядки оружия
Механизмы перезарядки оружия обеспечивают перезаряжание системы при получении устранимой перезаряжанием задержки или для заряжания системы вновь. Существуют следующие способы перезаряжания систем автоматического оружия: ручное пневмоперезарядка, пироперезарядка.
Для ручного перезаряжания используются рукоятки перезаряжания в пистолетах-пулеметах, ручных пулеметах и т. д.
Пневмоперезарядка широко использовалась в МАП до недавнего времени (АМ-23, НР-23, НР-30). Конструктивных решений пневмоперезарядки достаточно много: известны способы отвода рамы назад простым движением поршня (ВЯ-23); в НР-23 поршень отводит раму назад, а корпус цилиндра отключает мощную пружину ствола; в НР-30 сжатый воздух отводит подвижные части назад и подает агрегат ствола вперед В многоствольной пушке ГШ-6-30 сжатый воздух включает механизм протяжки ленты и одновременно раскручивает блок стволов.
В пушке АМ-23 (рис. 8 43) достаточно сложный агрегат, который отбрасывает подвижные части в откат и сообщает им дополнительный импульс при накате Сжатый воздух через штуцер 1 и систему отверстий попадает в полость в и толкает поршень 6 назад вместе с рамой 2. При приходе в заднее положение выступ рамы 2 нажимает на грань б рычага 5 и поворачивает его, а он в свою очередь перемещает деталь 4, создавая новый канал для воздуха г и д. Воздух по новому каналу попадает в полость е между поршнем 6 и головкой 7, поджимаемой пружиной 8, и толкает поршень 6 и раму 2 вперед.
В системах малокалиберных пушек получила развитие пироперезарядка. По принципу действия ее можно разделить на две группы:
энергия пиропатронов идет на перезарядку оружия, то есть воздействует на основное звено автоматики,
пиропатрон пробивает гильзу и воспламеняет основной пороховой заряд.

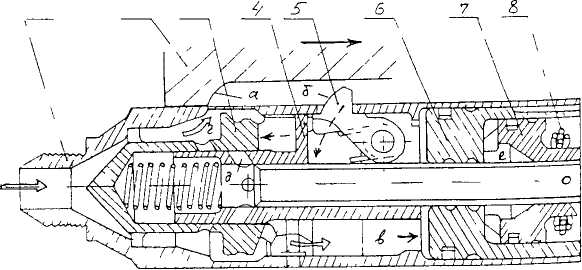

Рис 8.43 Схема пневмоперезарядки пушки АМ-23 448
Дня первой группы характерно расположение блока пиропатронов в районе работы двигателя автоматики. Пороховой газ от пиропатронов поступает в двигатель и действует на поршень затворной рамы (ГШ-23). В блоке пиропатронов три и более зарядов, срабатывают они поочередно, включение сигнала на срабатывание пиропатрона происходит от электронной системы управления стрельбой без вмешательства стрелка (рис. 8.44).
Для группы пиропатронов, принудительно воспламеняющих основной заряд, характерно наличие иглы (стержня), пробивающей гильзу несработавшего патрона, а воспламенение пороха осуществляется струей пламени, поступающей вслед за иглой (рис 8.45). В авиационной пушке Р-23 два пиропатрона, в ГШ-30 по одному дополнительному запалу (ДЗ) на каждый ствол (2 ствола). Пиропатроны (ДЗ) устанавливаются напротив специальных отверстий в стволах (район первого ската патронника) и срабатывают автоматически, если не произошло обычного выстрела.

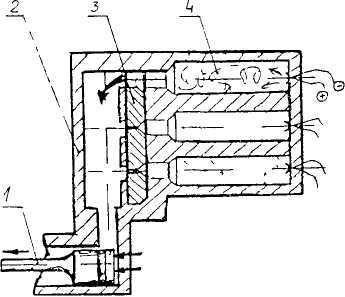

Схема пироперезарядки пушки ГШ-23 - поршень, 2 - корпус, 3 - клапан, 4 - пиропатрон

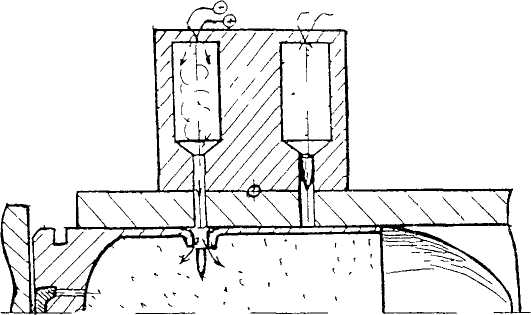

Рис 8.45 Схема пироперезарядки с принудительным воспламенением патрона
