9.7. Управляемые боеприпасы

Важнейшим направлением повышения точности и эффек­тивности стрельбы артиллерии является создание комплексов управляемого артиллерийского вооружения на базе управляемых боеприпасов (мин и снарядов), обеспечивающих многократное со­кращение затрат времени на решение огневых задач, а также уменьшение несанкционированных ущербов при их выполнении. Кроме этого, внедрение управляемых боеприпасов значительно расширяет боевые возможности артиллерии как по тактике ее при­менения, точности и дальности поражения, так и по типу целей.

Задача создания управляемых артиллерийских боеприпасов в начале 70-х годов прошлого столетия была поставлена в США, ряде стран Западной Европы и СССР. Однако вследствие сложно­сти технических проблем, возникших при разработке управляемых артиллерийских снарядов (УАС), все страны, кроме США и Рос­сии, были вынуждены прекратить работы по их созданию. Правда, в 1984 г. в Швеции были возобновлены работы по разработке управ­ляемой мины. Система комплексов управляемого вооружения объ­ектов бронетанковой техники, разработанная в России (ГУП КПБ, г. Тула), вообще не имеет аналогов в мире.

Современная номенклатура комплексов артиллерийского воору­жения с управляемыми боеприпасами представлена в табл. 9.2 и 9.3.

9.7.1. Артиллерийские выстрелы с управляемыми боеприпасами объектов бронетанковой техники

Значительное повышение боевой эффективности броне­танковой техники достигнуто за счет включения в состав вооруже­ния унифицированных управляемых снарядов ствольного запуска с полуавтоматической лазерно-лучевой системой управления. Ос­нащение объектов бронетанковой техники (БТТ) управляемым вооружением позволяет выигрывать бой до входа в зону действия ответного артиллерийского огня противника.

Управляемые снаряды для разных объектов БТТ имеют габари­ты штатных артиллерийских выстрелов, не отличаются по спосо­бам заряжания и запуска, размещаются в штатных боеукладках. Применение полуавтоматической лазерно-лучевой системы управ­ления обеспечивает высокую помехозащищенность канала управ­ления, простоту работы наводчиков. Унифицированные блоки ап­паратуры управления вписываются в свободные объемы и не ме­няют внешнего вида танков.

Выстрелы на базе унифицированной управляемой ракеты 9MI17M На вооружении российской бронетанковой техники и противотан­ковых пушек стоят артиллерийские выстрелы ЗУБК1 ОМ,-1,-2,-3, унифицированные с управляемой ракетой 9М117М. Унификация ракеты полностью идентична как для выстрелов из гладкостволь­ных пушек МТ-12 калибром 100 мм и У5ТС калибром 115 мм. так и для нарезных пушек Д10-Т2С и 2А70 калибра 100 мм.

Типовой артиллерийский выстрел на примере ЗУБК10М-1 представлен на рис. 9.24. Он состоит из управляемой ракеты 9М117М / с обтюрирующим пояском, гильзы 2 с вышибным сек­ционным картузным зарядом 3 из трубчатого пироксимированного пороха, дополнительного заряда с электровоспламенителем и втулки, предназначенной для передачи энергии от ударника пушки к ин­дикатору снаряда при выстреле (на рисунке не показаны).

Таблица 9.2

Комплекс артвооружения	Тип артсистемы	Тип боеприпаса	Длина, мм	Масса снаряда, БЧ/ВВ, кг	Дальность стрельбы	Тип БЧ
«Copperhead» (США)	М109	155 мм УАС	1370	62, 22,5/6,7	16000	Коммулятивно-осколочная
«Смельчак» (Россия)	Самоходный миномет 2С4 «Тюльпан»	Корректируемая 240-мм мина 3Ф5	1635	237-/32	800-9650	Фугасная
«Сантиметр» (Россия)	Пушка-гаубица Д-20 (2СЗ)	Корректируемый 152-мм снаряд (30Ф38)	1 195	49,5 -8,5	200-12000	Осколочно-фугасная
«Краснополь» (Россия)	Д-20, 2СЗМ 2А65, 2С19	152-мм УАС (30Ф39)	1300	50 20,5/6,5	20000	Осколочно-фугасная
«Краснополь-М» (Россия)	М-109	155-ммУАС	955	45 19/6	20000	Осколочно-фугасная
«Китолов-2» (Россия)	2А51	120-мм УАС	1225	25 10/5	9000	Осколочно-фугасная
«Китолов-2М» (Россия)	Д-30 САО2С1	122-ммУАС	1225	27 12/5,5	13000	Осколочно-фугасная
“Strix” (Швеция)	Гладкоствольный 120-мм миномет	Корректируемая 120-мм мина	840	18,2	600, 5000/7000	Кумулятивная, броне- пробитие 756 мм

Таблица 9.3

Управляемые выстрелы бронетанковой техники с полуавтоматическим наведением по лучу лазера.

Тип артиллерийской системы	Артиллерийски выстрел, комплекс	Управляе­мый боеприпас	Дальность стрельбы. м	Калибр/ снаряд выстрел, мм	Масса / снаряд выстрел, кг	Длина/ снаряд выстрел, мм	Бронепроби-тие, мм	Полетное время (max), с
Противотанко­вая пушка МТ-12 (Г-12)	ЗУБК10М «Кастет»	Ракета 9М117М	100-5000	100	17,6 25	1084 1040	600 с преодоле­нием дина­мической за­щиты	16,8
Танк Г-55, пушка Д10-Т2С	ЗУБКЮМ-1 «Бастион»		100-4000	100	17,6 24,5	1084 1140		13,5
Танк Г-65, пушка У5ТС	ЗУБК10М-2 «Шексна»		100-4000	100 115	17.6 27	1084 1140		13,S
БМП-3, пушка 2А70	ЗУБК10М-3 «БМП-3»		100-4000	100	17,6 23,4	1084 1240		-
Танк Т-72, пушка Д-81	ЗУБК20 «Свирь»	Ракета 9М1 19М	100-4000	125	23,4	695+385	700 с преодоле­нием ДЗ	11,7
Танк Т-80, пушка Д-81	ЗУБК20 «Рефлекс»		100-5000	125	23,4	695+385		16,0

После нажатия на рукоятку спускового механизма пушки сра­батывает ее ударный механизм. При этом ударник под действием пружины через поршень втулки, расположенной в дне гильзы, пе­ремещает толкатель индуктора снаряда. В обмотках индуктора по­следовательно генерируются два электрических импульса. От од­ного из них срабатывает электровоспламенитель вышибного заря­да, а от другого - электровоспламенитель бортового источника питания. После выхода на режим бортового источника питания срабатывает электровоспламенитель порохового заряда ротора гирокоординатора снаряда, а также подается напряжение на прием­ник излучения, электронную аппаратуру и блок рулевого привода. Время горения электровоспламенителя вышибного заряда обеспе­чивает задержку срабатывания вышибного заряда, необходимую для выхода на режим бортовой и наземной аппаратуры управления

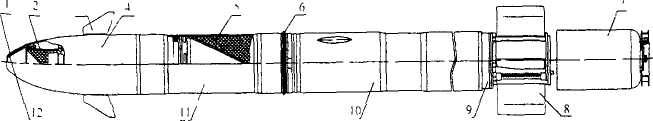

Унифицированная управляемая ракета 9М117М выполнена по аэродинамической схеме «Утка» со складывающимся оперением (рис. 9.25).

В ее состав входят:

отсек управления 4 с блоком воздушно-динамического рулево­го привода и механизмом раскрытия рулей 3, срабатывающим по­сле выхода снаряда из канала ствола;

тандемная кумулятивная боевая часть 11, состоящая из лиди­рующего 2 и основного 5 зарядов, способная преодолевать дина­мическую защиту,

Рис 9.25 Управляемая ракета 9М117М в полете

маршевый двигатель 10, представляющий собой однокамерный ракетный твердотопливный двигатель (РДТТ) с боковыми, переднерасположенными наклонными соплами,

аппаратурный отсек 9, состоящий из блока питания, блока свя­зи, гирокоординатора, электронной аппаратуры и блока стабилиза­торов, лопасти 8 которых установлены под углом к продольной оси снаряда для обеспечения его вращения на траектории;

поддон 7, предназначенный для удержания лопастей стабилиза­торов в сложенном положении и защиты хвостовой часги снаряда от воздействия газов вышибного заряда.

При движении ракеты, направляемой по каналу ствола веду­щим пояском 6, срабатывают газовые замыкатели, замыкая цепь подачи напряжения на ПИМ. После вылета ракеты из ствола сбра­сывается поддон, раскрываются лопасти блока стабилизаторов, срабатывает замыкатель в блоке связи и замыкает электрические цепи подачи напряжения на электровоспламенители маршевого двигателя механизма раскрытия рулей 3 и на индикаторную лампу. При стрельбе ночью напряжение на лампу не подается.

После входа снаряда в поле управления, приемник излучения принимает и преобразует модулированный оптический сигнал ла­зерного луча в электрический. Электронная аппаратура выделяет координаты снаряда относительно оси луча в вертикальной и гори­зонтальной плоскостях, а с помощью гирокоординатора формирует сигналы управления по каналам блока рулевого привода (БРП) Ру­ли, отклоняясь от своего среднего положения, создают действую­щий на снаряд управляющий момент. Это позволяет удерживать снаряд около центра поля управления на протяжении всего полета до цели.

При встрече снаряда с целью деформируется обтекатель 1, за­мыкается головной контакт 12, подается напряжение на электродетонатор ПИМа, который, срабатывая, инициирует взрывчатое ве­щество лидирующего заряда 2, а затем основного заряда 5 боевой части

Принципиально новыми возможностями обладают танки Т-72 и Т-80, оснащенные комплексами управляемого вооружения «Свирь и «Рефлекс», в состав которых входит выстрел ЗУБК20 с управляе­мой ракетой 9М119М раздельного заряжания Оснащение танков управляемым вооружением не требует доработки орудия и боеукладки, не изменяет его внешнего вида и дает значительные пре­имущества по дальности стрельбы

Выстрел ЗУБК20 с управляемой ракетой 9М119М (рис 9.26)-выстрел раздельного заряжания, предназначен для поражения бронированных и других малораз­мерных целей.

Он состоит из уп­равляемой ракеты и метательно­го устройства. Стрельба произво­дится из гладкоствольной пушки типа Д-81. Управление полетом ракеты (наведение на цель) осу­ществляется с помощью поля уп­равления, формируемого в луче лазера.

Метательное устройство пред­назначено для удержания ракеты в канале ствола и придания ей на­чальной скорости. Оно состоит из толкателя, поддона с корпу­сом в виде гильзы, внутри кото­рого размещен метательный за­ряд, и индукторной втулки с элект­ровоспламенителем. Толкатель состоит из телескопически соеди­ненных и подпружиненных от­носительно друг друга штока и корпуса с упором. Такое их соеди­нение обеспечивает надежное контактирование пусковых цепей ракеты и метательного устройства, связанных с индуктором, гене­рирующим пусковые электрические импульсы после срабатывания спускового механизма пушки.
