7.3.4. Орудия на жидких метательных веществах
Появление ракетной техники и накопление опыта эксплуатации ракетных топлив подвело к мысли о возможности применения жидких метательных веществ (ЖМВ) и в ствольной артиллерии.
Анализ перспектив использования ЖМВ в артиллерийских системах позволяет сформулировать следующие основные их преимущества перед порохами:
существенное увеличение дульной скорости снаряда за счет повышенной удельной мощности (силы пороха), наличия у некоторых композиций ЖМВ более легких, чем у порохов продуктов сгорания, а также за счет повышения коэффициента заполнения индикаторной диаграммы (площади под кривой внутрибаллистического процесса в координатах давление газа - путь снаряда по каналу ствола) (рис. 7.18);
повышение живучести стволов вследствие пиковых давлений газа и уменьшения температуры горения топлива;
изменение дальности стрельбы совместным варьированием углами возвышения ствола и бесступенчатым дозированием заряда открывает широкие возможности маневра траекториями полета снаряда и обеспечит высокоэффективное компьютеризированное управление огнем;
размещение ЖМВ в баках произвольной формы, находящихся
в труднодоступных местах, позволяет увеличить возимый боекомплект орудия и повысить плотность заполнения внугреннего объема боевых машин;
раздельное хранение жидких компонентов зарядов снижает пожароопасность и создает условия для повышения живучести орудий;

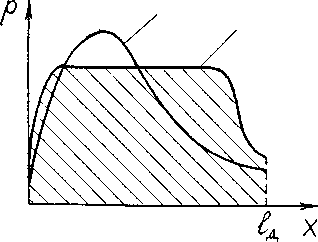

Рис. 7.18. Индикаторные диаграммы
удешевление производства метательных зарядов и упрощение материально-технического снабжения, связанного с транспортировкой и хранением ЖМВ.
Ожидаемые выгоды от реализации хотя бы части этих достоинств будут настолько значительны, что окупят все расходы, связанные с разработкой новой технологии и существенно расширят возможности ствольной артиллерии.
Для применения в артиллерийских системах рассматриваются жидкие метательные вещества двух типов: однокомпонентные и двухкомпонентные. Однокомпонентные представляют собой горючие вещества, действующие на принципе межмолекулярных реакций либо реакций каталитического разложения. Они в свою очередь подразделяются на простые и сложные системы. К простым относятся химические соединения, например, гидразин или изопропилнитрат, а к сложным относятся смеси типа гидразин-гидразинмононитрат, которые при обычной температуре в реакцию не вступают.
Двухкомпонентные ЖМВ подразделяются на самовоспламеняющиеся и несамовоспламеняющиеся. В первых системах оба компонента при смешивании вступают друг с другом в спонтанную реакцию, во вторых - реакция протекает очень медленно и, следовательно, как и в случае однокомпонентных топлив, требуется система воспламенения с внешним инициирующим энергетическим импульсом. Примером самовоспламеняющейся системы служит гидразин + азотная кислота, несамовоспламеняющейся - керосин + азотная кислота.
Для воспламенения топлива в каморе орудия возможно применение пиротехнических средств, электрического разряда, микроволн, лазерного луча, адиабатического сжатия, что наиболее удобным средством воспламенения являются лазерный луч или электрический разряд.
В отличие от обычных пороховых зарядов подача жидких метательных зарядов в камору орудия возможна только с помощью специализированных гидравлических систем. При этом различают два основных способа:
подача в камору с помощью насоса сразу всей массы топлива до производства выстрела. Этот способ называют объемным заряжанием;
постепенное впрыскивание необходимой массы метательного заряда в процессе производства выстрела. Такой способ подачи носит название инжекционного и предусматривает постоянное присутствие в каморе сгорания лишь небольшого количества несгоревшего топлива в каплеобразном состоянии.
Конструктивная реализация вышеназванных способов заряжания привела к разработке нескольких вариантов систем подачи топлива в камору сгорания (рис. 7.19). Наиболее простыми являются схемы подачи топлива в случае объемного заряжания, при этом подача осуществляется с помощью силового агрегата непосредственно в камору орудия. Для однокомпонентных топлив требуется гидросистема, состоящая из резервуара 1, насоса-дозатора 2 и обратного клапана 3 (рис. 7.19, а), а для двухкомпонентных - по одной подобной гидросистеме на каждый компонент топлива (рис. 7.19, б). В последнем случае необходимо обеспечить тщательное перемешивание горючего с окислителем в каморе сгорания.
Для обеспечения инжекционного заряжания впрыск топлива в камору должен производиться под давлением, превышающим давление газов в процессе выстрела (~ 300...400 МПа). Получение! такого давления совместно с необходимостью обеспечения высокого расхода горючей жидкости (~ 2...5 м3/с) при помощи постороннего привода потребовало бы чрезвычайно сложной, громоздкой и энергоемкой аппаратуры. Приемлемым техническим решением оказалось применение дифференциального поршня, использующего давление продуктов сгорания в каморе ствола.
Метод дифференциального поршня известен в гидравлике и основан на том, что равновесие свободного поршня, имеющего различные площади на его торцах (с одной стороны из площади вычитается площадь штока), обеспечивается обратно пропорциональным соотношением давлений в поршневой и запоршневой полостях.
Таким образом, при инжекционной подаче однокомпонентного топлива (рис. 7.19, б) доза жидкости заряжается силовым агрегатом
Рис. 7.19. Схемы систем заряжания ЖМВ 394
в запоршневую полость. С началом горения в каморе, заключенной между дном снаряда и поршнем 4, возникает давление газов, воздействующих на поверхность последнего. За счет эффекта дифференциального поршня происходит мультипликация давления жидкого топлива в запоршневом пространстве, и оно под действием повышенного давления впрыскивается через форсунки, расположенные в поршне, в камору сгорания, самопроизвольно поддерживая процесс выстрела.
Метод инжекционной подачи в одинаковой мере применим как для однокомпонентных, так и для самовоспламеняющихся и несамовоспламеняющихся двухкомпонентных топлив. В последнем варианте система подачи должна содержать два дифференциальных поршня и два силовых агрегата заправки.
Экспериментальные работы по выбору той или иной концепции и практической реализации использования жидких метательных веществ в ствольной артиллерии ведутся в разных странах весьма активно, однако созданию боевых артиллерийских систем на ЖМВ должно предшествовать решение еще ряда научных и технических проблем.
