8.3. Двигатели автоматики
8.3.1. Структура автоматического оружия
Совокупность механизмов и устройств, обеспечивающих автоматическое перезаряжание оружия и производство выстрела, можно рассматривать как машину-автомат.
Машина-автомат состоит из следующих структурных элементов: двигателя (двигателей), передаточных механизмов и исполнительных механизмов. Все рабочие операции выполняются без участия человека, и поэтому машина-автомат имеет еще один структурный элемент — систему управления, которая определяет последовательность работы и взаимодействия исполнительных механизмов машины, осуществляет блокировку (защиту) машины при нарушении режимов выполнения операции, может регулировать отдельные параметры работы машины.
Всякое автоматическое оружие имеет свои особенности, но работа каждого из них подчиняется общим правилам. Предлагается общая для всего стрелково-пушечного автоматического оружия схема работы:
1. Подача патрона из накопителя на линию досылания. 2. Досылание патрона в канал ствола (патронник).
3. Закрывание ствола затвором.
4. Прочное сцепление ствола с затвором (запирание).
5. Воспламенение капсюля.
6. Процесс выстрела. , 7. Отпирание затвора.
8. Открывание канала ствола.
9. Извлечение из патронника стреляной гильзы.
10. Удаление гильзы за пределы коробки автоматики.

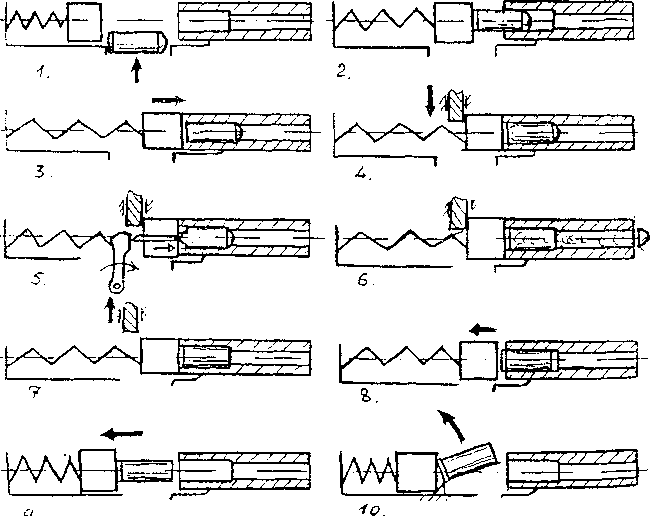

Рис. 8.7. Схема работы автоматического оружия
Этапы предложенной схемы иллюстрирует рис. 8.7. В некоторых видах оружия (револьверного типа, при безгильзовых боеприпасах) отмеченные операции могут быть совмещены, но они так или иначе будут присутствовать в работе образца.
8.3.2. Классификация двигателей автоматики
Двигатель автоматического оружия - преобразователь энергии пороховых газов или какой-либо иной энергии в кинетическую энергию ведущих звеньев.
Двигатели автоматики оружия могут использовать в качестве исходной энергии энергию газов, образовавшихся в баллистическом двигателе при выстреле, либо энергию внешних источников (пружин, пороха, пневмомеханизмов, гидромеханизмов, электродвигателей и т. п.).
Автоматическое оружие с внешним приводом не получило в России широкого распространения из-за основного его недостатка -отсутствия автономности. Выход из строя обслуживающей батарею энергетической установки полностью исключает возможность продолжения стрельбы. Двигатели, работающие от внешних источников энергии, находят более широкое применение как вспомогательные двигатели (перезарядка, подтяг ленты и т. д.).
Наиболее широкое распространение получили двигатели, использующие энергию порохового газа, образующегося в стволе при выстреле (газовые двигатели). Основное их преимущество заключается в возможности создания оружия полностью автономного, не связанного с каким-либо энергоносителем. Это обстоятельство делает указанный двигатель совершенно незаменимым при проектировании ручного стрелкового оружия и полевой малокалиберной артиллерии.
Автоматика орудия может иметь один или более двигателей автоматики. Различается три вида двигателей: основной двигатель автоматики; неосновной двигатель автоматики и вспомогательный двигатель автоматики.
Основной двигатель автоматики - двигатель, обеспечивающий энергией ведущее звено большинства исполнительных механизмов автоматики.
Неосновной двигатель автоматики - двигатель, обеспечивающий энергией некоторые механизмы автоматики (пружинный двигатель магазина) или сообщающий ведущему звену автоматики дополнительное количество энергии (усилитель отдачи).
Вспомогательный двигатель автоматики - двигатель, обеспечивающий энергией вспомогательные механизмы оружия (при подготовке его к бою, при перезарядке, дульный тормоз, компенсатор опрокидывающего момента).
Для основных и неосновных двигателей автоматики, использующих в качестве исходной энергию пороховых газов, образующихся при выстреле, можно выделить два класса:
ствольные двигатели автоматики, рабочий процесс которых протекает в полости канала ствола;
газоотводные двигатели, рабочий процесс которых протекает в специальной полости, куда из канала ствола отводится часть пороховых газов.
В двигателях первого класса ведущее звено воспринимает энергию непосредственно от порохового газа или через дно гильзы, или через скаты гильзы, или через дно пули. В этом случае можно говорить о непосредственной энергетической связи двигателя автоматики с баллистическим двигателем огнестрельного оружия. Совершенно очевидно, что для всех двигателей этого класса закон изменения основной движущей силы, приложенной к поршню двигателя, будет тот же, что и у баллистического двигателя оружия.
В зависимости от подвижности ствола в первом классе двигателей различаются следующие их разновидности:
1) ствольные двигатели автоматики с неподвижным стволом (системы с отдачей затвора);
2) ствольные двигатели автоматики с подвижным стволом: г ствольные двигатели автоматики с движением ствола назад; ствольные двигатели автоматики с движением ствола вперед.
