8.6. Особенности охотничьего оружия

8.6.1. Механизмы охотничьего оружия

При сгорании порохового заряда в охотничьем оружии мак­симальное давление относительно невелико, порядка 70...80 МПа. В связи с этим ствол охотничьего оружия представляет собой срав­нительно тонкостенный конус с цилиндрическими участками.

В гладкоствольном охотничьем оружии числовое значение ка­либра не содержит в себе каких-либо линейных единиц измерения. Объясняется это тем, что обозначение калибров охотничьих ружей, появившихся в начале XVII века, сохранилось до сих пор в услов­ных числах - 10. 12, 16, 20 и т. д. В то время в зависимости от на­значения охотничьего ружья внутренний диаметр канала ствола из­готавливался под круглую пулю определенного веса. Поскольку основной мерой веса являлся фунт, то и пули изготавливались в до­лях фунта. Так, если из фунта чистого свинца изготовлялось 10 пуль, каждая из которых по весу равнялась 1/10 фунта, то ружье, предна­значенное для стрельбы такой пулей, называлось ружьем 10-го калибра. Если из фунта делалось 12 пуль, то ружье называлось ружь­ем 12-го калибра и т. д.

Весовые содержания фунтов в граммах в разных странах были разными. Русский фунт имел 409,5 г, английский - 453,6 г, фран­цузский - 489,5 г, поэтому при одинаковом количестве круглых пуль, отливавшихся из разных фунтов, их диаметры получались разными. Например, круглая пуля 12-го калибра из французского фунта имела диаметр 19,1 мм, из английского - 18,53 мм, из рус­ского - 18,23 мм. Следовательно, разными были и диаметры кана­лов стволов. В настоящее время решением Международной кон­венции (ПМК) установлены стандартные размеры диаметров кана­лов стволов для гладкоствольных ружей, приведенные в табл. 8.1.

Таблица8.1

Диаметры каналов стволов различных калибров

	Калибр
Диаметр канала	10	12	14	16	20	24	28	32
Наименьший, мм Наибольший, мм	19.3 19,7	18,2 18,6	17,2 17,6	16,8 17,2	15,7 16,1	14,7 15,1	13,8 14,2	12,7 13,1

Дульная часть гладкого канала ствола охотничьих ружей может иметь различное конструктивное оформление - в виде дульного сужения конической или параболической формы (чок) или в виде конического дульного расширения (раструб). Конфигурация дуль­ной части канала ствола оказывает влияние на один из главных по­казателей качества выстрела из гладкоствольного ружья дробью - кучность выстрела. Под кучностью понимают отношение количе­ства дробин, попавших в круг диаметром 800 мм (мишень А. А. Зернова) на дистанции 35 м, к количеству дробин, бывших в дробовом снаряде. Дульное сужение канала повышает кучность, а дульное расширение снижает. В табл. 8.2 приведены ориентировочные по­казатели кучности стрельбы в зависимости от степени дульного сужения на дистанции 35 м.

На рис. 8.49 показаны наиболее распространенные формы Дульных сужений и расширений, находящих применение в совре­менных охотничьих и спортивных ружьях.

К стволу одноствольного ружья припаиваются детали, необхо­димые для сборки и нормального функционирования механизмов: подствольный крюк, стойка шарнира, антабка. Общий вид казен­ной части ствола показан на рис. 8.50.

Таблица 8.2

Средняя кучность стрельбы в зависимости от типа чокового сужения для стволов 12 и 16 калибров

Дульное сужение	Размер дульность суже­ния, ММ	Кучность стрельбы не менее, %
Цилиндр	0,00	35
Слабый чок	0,25	40
Получок	0,50	50
Средний чок	0,75	55
Полный чок	1,00	60
Сильный чок	1,25	65

Стволы для двуствольных и многоствольных ружей объединя­ются в блоки стволов. У двуствольных ружей они могут распола­гаться в горизонтальной или вертикальной плоскостях. В трех- или четырехствольных ружьях комбинаций с расположением стволов может быть значительно больше.

Соединение стволов в единый блок осуществляется чаще всего с помощью муфты в казенной части и пайкой боковыми или верх­ней и нижней планками по всей остальной длине. Соединение муф­той позволяет унифицировать ствольные трубки и значительно уп­ростить сам процесс изготовления стволов в собранном виде.

В многоствольном оружии стволы соединяются в различных плоскостях с помощью казенной и дульной муфт, образуя единый блок стволов. Дульная муфта, как правило, позволяет так изменять положение осей стволов, чтобы обеспечить стрельбу в одну точку

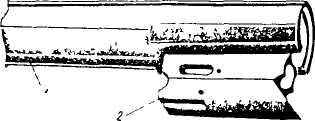

Рис 8.50 Казенная часть одноствольного ружья 1 - ствол, 2 - подствольный крюк

Рис 8.51 Схема ружья с неподвижным за­твором и откидывающимся стволом 1 - ствол, 2 - неподвижный затвор, 3 - запираю­щий рычаг, 4 - ось вращения ствола

Затворная коробка - вторая по своему функциональному назначению и ответственности деталь оружия. Она является важным силовым элементом конструкции, воспринимаю­щим все эксплуатационные нагрузки, служит основанием для сборки всех механизмов оружия, обеспечивает направ­ление движения затвора и ус­тановку специальных прицель­ных приспособлений. Она представляет собой сложную пространственную конструкцию со многими пазами, вырезами, от­верстиями для размещения других деталей и механизмов оружия. В передней ее части имеется отверстие для крепления ствола.

При неподвижном затворе (рис. 8.51) необходимо перемещать ствол. Такая система получила распространение в охотничьем дро­бовом оружии. В большинстве моделей охотничьих ружей стволы поворачиваются (откидываются) на оси в вертикальной плоскости, а роль неподвижного затвора играет затворная коробка, часто по традиции называемая колодкой.

Запирание стволов может осуществляться рычагом, планкой или поперечным болтом, которые перемещаются под действием пружин при запирании, а при отпирании - поворотом управляюще­го рычага, который может располагаться либо в верхней части ко­робки, либо внизу. Наибольшее распространение в современных ружьях получило запирание нижней запорной планкой на один или два крюка или запорными планками внизу и сверху Верхнее запи­рание болтом Гринера стало применяться реже.

В двуствольных охотничьих ружьях обычно применяют два спусковых механизма с двумя спусковыми крючками, каждый из которых приводит в действие ударный механизм одного из ство­лов. Как правило, передний спусковой крючок управляет ударным механизмом правого (нижнего) ствола, а задний - левого (верхне­го) ствола.

В настоящее время часто встречаются двуствольные ружья с од­ним спусковым крючком, приводящим в действие оба ударных ме­ханизма. В некоторых случаях выстрелы производятся в опреде­ленной последовательности: первое нажатие - выстрел из правого (нижнего) ствола; второе нажатие - выстрел из левого (верхнего)

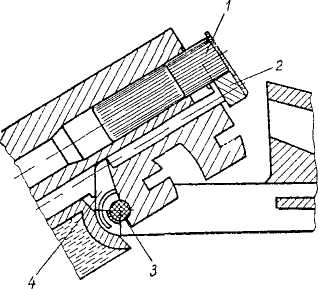

Рис 8.52 Схема механизма извлечения гильзы

1 – гильза, 1 - выбрасыватеть, 3 – ось, 4 - по­даватель ствола.

Имеются односпусковые механизмы, которые позволяют по желанию изменять очеред­ность выстрелов' первое нажа­тие - выстрел из левого (верхне­го) ствола, второе нажатие - вы­стрел из правого (нижнего) ство­ла. Смена очередности выстре­лов производится с помощью пе­реключателя.

Выбрасыватель охотничьего ружья со стволами, вращающи­мися в вертикальной плоскости, обычно размещается в муфте или подствольном крюке. Он име­ет головку с выточкой под закра­ину гильзы и направляющий

стержень. Вступая при открывании во взаимодействие с пазами ко­робки или со специальной деталью — подавателем, выбрасыватель за закраину выдвигает гильзу или патрон из патронника, давая этим возможность произвести ручное удаление гильзы из ствола (рис. 8.52).

За последние двадцать-двадцать пять лет для ружей были раз­работаны и внедрены в производство механизмы автоматического удаления гильз после выстрела во время открывания ружья. Эти механизмы, называемые эжекторными, ускоряют процесс переза­ряжания ружья. Эжекторные механизмы (рис. 8.53) производят выбрасывание гильзы только из того ствола, из которого был произ­веден выстрел.

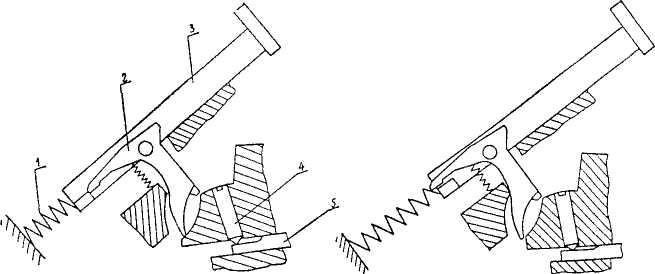

Рис 8 53 Схема эжекторного механизма выбрасывания гильзы плавного действия: 1 - пружина, 2 - шептало эжектора, 3 - выбрасыватель, 4 - разобщитель эжектора. 5 - толкатель

В конструкциях предусмотрена возможность от­ключения механизма автоматического выбрасывания гильз, и тогда выбрасыватель работает обычным образом, то есть только выдви­гает гильзу за закраину на небольшую величину, позволяющую вынуть ее рукой.

Как уже отмечалось, механизм автоматического выбрасывания гильз может приводиться в действие либо непосредственно от пружины, либо через промежуточную деталь - молоточек, ударник и т. п., которая под действием своей пружины наносит удар по вы­брасывателю в конце его принудительного хода при повороте стволов. В первом случае скорость движения выбрасывателя под воздействием пружины нарастает плавно, безударно, и такой меха­низм называется механизмом плавного действия. Во втором случае, вследствие удара молоточка по выбрасывателю, его скорость воз­растает скачкообразно, такой механизм называется выбрасывате­лем ударного действия.
