1.2. Современные артиллерийские комплексы

Артиллерийское оружие - основное средство огневого по­ражения противника в современном бою. Оно представляет из себя совокупность артиллерийских комплексов: ствольных и реактивных.

1.2.1.Ствольные артиллерийские комплексы

Буксируемый артиллерийский комплекс (рис. 1.1) состоит из орудия, тягача, боекомплектов, расположенных на тягаче и от­носительно несложных прицельных устройств. Средством транс­портировки могут служить автомобили и тракторы общего назна­чения. Буксируемые орудия, предназначенные для стрельбы пря­мой наводкой по танкам и другим бронированным целям, относят к противотанковым орудиям. Обладая высокой огневой мощно­стью, буксируемые артиллерийские комплексы имеют сравнитель­но малый вес и невысокую стоимость.

К буксируемым орудиям относят также минометы и безоткат­ные орудия, которые, благодаря специфике устройства и принципу работы, имеют наименьший вес по сравнению с другими артилле­рийскими орудиями.

Самодвижущийся артиллерийский комплекс в отличие от бук­сируемого дополнительно снабжается двигателем, обеспечиваю­щим самостоятельное передвижение орудия на небольшие расстоя­ния на местности, тем самым повышая подвижность комплекса.

Танковый артиллерийский комплекс (рис. 1.2) представляет со­бой мощную высокоэффективную пушку, установленную на гусе­ничной машине высокой подвижности и проходимости, комплекта боеприпасов, автомата заряжания и приборов управления стрель­бой. Оптимальное сочетание трех важнейших факторов, а именно: мощного вооружения, надежной защиты и высокой скорости пере­движения определяют понятие «танк». Начальные скорости снаря­дов современных танковых пушек превышают 1800 м/с, а даль­ность прямого выстрела составляет 2,5 км и более. Толщина лобо­вой брони достигает 800 мм и более. Максимальная скорость передвижения - до 70 км/ч.

Основной вид ведения огня из танка - стрельба с ходу прямой наводкой по принципу «увидел - попал».

Ствол в танке стабилизируется, чтобы исключить влияние ко­лебания корпуса танка на точность стрельбы. Для увеличения при­цельной скорострельности современные танки имеют автоматы за­ряжания. Для удаления пороховых газов из боевого отделения пре­дусматриваются специальные устройства для продувки канала ствола, так называемые эжекторы. Дальнейшее развитие танкового вооружения связано с обеспечением требований повышенной за­щиты, взрыво- и противопожарной безопасности, а также совер­шенствованием системы управления огнем и созданием смешанно­го ствольно-ракетного вооружения.

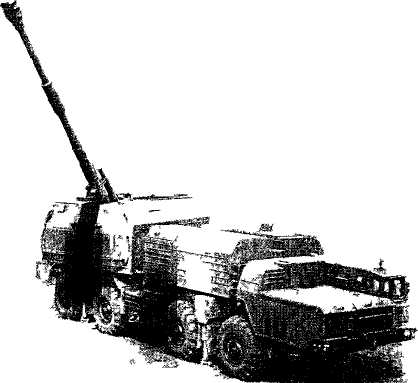

Самоходный артиллерийский комплекс (рис. 1.3) представляет собой артиллерийское орудие с боекомплектом, приборы управле­ния стрельбой (ПУС) и самоходный лафет. Последний включает в себя несущий корпус, силовую установку с двигателем и ходо­вую часть (колесного или гусеничного типа). Самоходные артил­лерийские орудия (САО) меньшей мощности имеют броневую защиту.

При одной и той же массе САО значительно мощнее танка по вооружению, но уступают ему по толщине брони, а также по под­вижности и проходимости. На САО могут устанавливаться пушки, гаубицы, противотанковые, зенитные и безоткатные орудия, а так­же минометы.

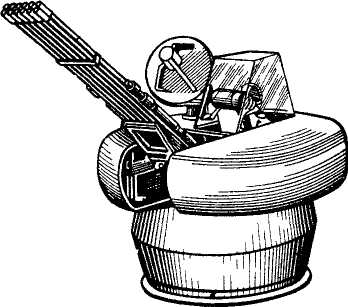

Зенитный артиллерийский комплекс (рис. 1.4) - высокоэффек­тивная техническая система, в которой все операции, начиная с по­иска цели, ее сопровождение и поражение осуществляются, как правило, автоматически. Современные зенитные артиллерийские комплексы применяют для поражения самолетов, ракет и вертоле­тов на малых высотах (до 3-5 км). Для высоколетящих целей (более 5 км) используются зенитные управляемые ракеты. Зенитные ком ком­плексы могут устанавливать­ся на различных носителях ко­раблях, самоходных установ­ках, бронетранспортерах и т.п.

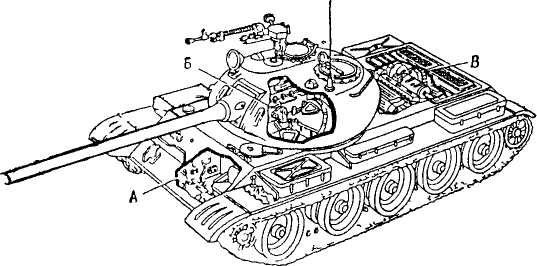

Рис 1.2. Общая компоновочная схема танка

А - отделение управления; Б - боевое отделение;

В- моторно-трансмиссионное деление

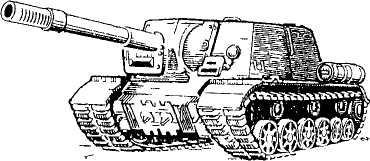

Рис 1.3. Самоходное артиллерийское орудие.

В последние десятилетия на САО и кораблях широкое распространение имеют сме­шанные ствольно-ракетные комплексы, обеспечивающие эффективную стрельбу, как по низколетящим, так и по высоколетящим целям К пред­ставителям такого типа ком­плексов можно отнести сухо­путный артиллерийский «Тун­гуска» и корабельный «Кортик».

Корабельный арттперийский комплекс (рис 1.5) устанавли­вают на кораблях, как правило, в сочетании с ракетным оружи­ем Артиллерийский комплекс может включать в себя орудия главного калибра, зенитные или универсальные - зенитно-противоторпедные Артилле­рия калибром до 100 мм уста­навливается на кораблях ма­лого водоизмещения - катерах, тральщиках и противолодоч­ных судах, а калибром 130 мм и более на кораблях большо­го водоизмещения - авианос­цах, крейсерах и эскадренных миноносцах.

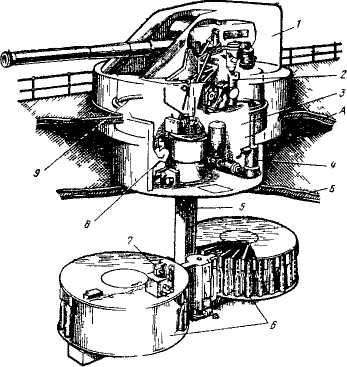

Рис 1.5. Компоновочная схема башенной автоматической установки с барабанной подачей боеприпасов:

А- верхняя палуба; Б-нижняя палуба; 1- боевое отделение; 2- механизм вертикальной наводки; 3- подбашенное отделение; 4- механизм горизонтальной наводки; 5- податочная труба;

6-барабаны с боеприпасами; 7- привод барабанов;8- привод управления.

Современные корабельные артиллерийские орудия, как правило, башенного типа с броневой защитой, чем обеспечивается неуязвимость механизмов, приборов и личного состава. В башенных установках боевое отделение, система подачи боеприпасов и погреба их хранения составляют единое целое.

Рис. 1.6 Мощный береговой артиллерийский комплекс

Процессы заряжания и производства выстрела пол­ностью автоматизированы Повышение скорострельности в зенит­ных установках малого калибра (20-40 мм) обеспечивается увеличением количества стволов на установку. Для управления стрель­бой применяется автоматизированная система управления стрельбой.

Береговые артиллерийские комплексы (рис 1 6) предназначены для обороны важных участков побережья и островов от нападения противника с моря Они могут быть стационарными и подвижны­ми Калибр их орудий составляет 130 мм и более

Авиационные артиллерийские комплексы, предназначенные в основном, для стрельбы по воздушным целям, представляют со­бой автоматы калибром до 30 мм, обладающие высокой скорострельностью.
