5.3. Требования к прицелам. Классификация прицелов

Прицельные устройства должны обеспечивать:

максимальную точность стрельбы (это требование является первостепенным);

минимальное время прицеливания (с этой целью часто при на­водке орудия работают два наводчика);

прицеливание в любое время суток, при любых метеорологиче­ских условиях, рельефе и характере местности и т. д.;

максимальное удобство работы наводчиков, что часто требует введения неподвижных окуляров и сокращения числа операций;

возможность перезаряжания орудия на любых углах наведения и стрельбы,

способность выдерживать большие динамические перегрузки (особенно в момент выстрела);

удобство и простоту в обслуживании, возможность выверки и регулировки в полевых условиях;

простоту в устройстве и изготовлении, минимальные габариты и вес, защищенность от поражения осколками и пулями противника.

Прицелы можно классифицировать по следующим признакам:

по назначению в зависимости от класса и вида орудий: прице­лы полевых орудий, самоходных установок и зенитных систем;

по связи npuцепа с качающейся частью орудия: зависимые и не­зависимые от орудия. Зависимые прицелы перемещаются вместе с орудием как одно целое при вертикальном наведении. Независи­мые прицелы остаются неподвижными при работе механизмов вер­тикального наведения орудия;

по возможности горизонтировать прицеп при наклоне оси цапф орудия качающиеся и некачающиеся (не вращающиеся). Ка­чающийся прицел снабжен механизмом поперечного качания, с по­мощью которого прицел можно вращать относительно оси парал­лельной оси ствола орудия, что позволяет избежать ошибок при построении углов прицеливания в случае наклона оси цапф орудия;

по степени зависимости линии прицеливания от работы меха­низмов npuцела и орудия: с зависимой, независимой и полунезави­симой линиями прицеливания. В прицелах с зависимой линией прицеливания направление этой линии меняется с изменением уг­лов прицеливания а и места цели е. В прицелах с независимой ли­нией прицеливания (прицелы со стрелками) направление линии прицеливания не меняется с изменением углов а и 8.

по подвижности окуляра наводчика при наводке орудия' прице­лы с подвижным и неподвижным (танковые прицелы) окуляром,

по степени автоматизации и принципа построения прицельных углов' автоматические и неавтоматические прицелы. В автоматиче­ских прицелах прицельные углы вырабатываются автоматически в процессе визирования по цели Это прицелы для стрельбы по движущимся целям.

5.4.Основные элементы прицела. Орудийная панорама и квадрант

В соответствии со своим назначением и сущностью при­целивания прицелы должны иметь механизмы и устройства для ввода и отработки вертикальных углов а, е и ср и горизонтального угла q В основе устройства для ввода горизонтальных углов лежат обычно визирные приспособления, а для вертикальных углов -уровни.

В качестве визиров во всех современных артиллерийских при­целах используется орудийная панорама. В основе устройств для измерения вертикальных углов используется квадрант.

В связи с этим классический артиллерийский прицел включает следующие основные узлы:

визирные приспособления (орудийная панорама);

квадрант, в основе которого лежит уровень;

стол или корпус (механическая часть прицела) для установки орудийной панорамы и квадранта;

механизм поперечного качания и подъемный механизм прице­ла С помощью последнего весь прицел можно поворачивать во­круг оси, перпендикулярной оси ствола орудия,

осветительные устройства (при работе в условиях плохой ви­димости) и указатели, определяющие положение орудия в соответ­ствии с установками, принятыми на прицеле.

Схема конструкции прицела будет во многом зависеть от спо­соба связи прицела с орудием и места установки на орудии.

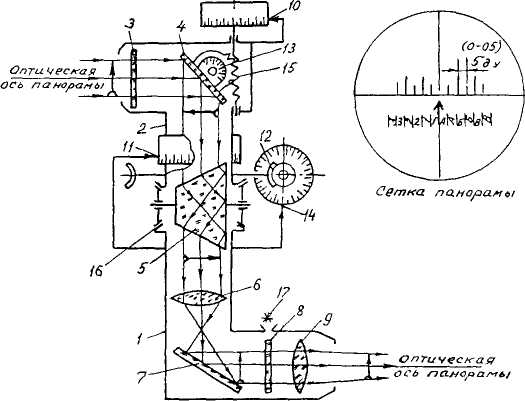

На рис. 5.4 представлена схема орудийной панорамы ПГ-1. Па­норама предназначена для наводки орудия в цель и для отметки орудия по точке наводки Т_н. В целом это оптический угломер, представляющий собой коленчатую оптическую трубу, включаю­щую неподвижный корпус 1 с окулярной трубкой и вращающуюся на 360° (в горизонтальной плоскости) головку 2, иначе называемой головкой отражателя (отражатель). Главная оптическая ось, прохо­дящая через центры объектива 6, окуляра 9 и перекрестия сетки 8, является линией визирования панорамы (прицельная

Рис 5 4 Орудийная панорама

линия). Для поиска цели Ц и точки наводки Т_н на местности оптическая ось па­норамы имеет возможность наклоняться в вертикальной плоскости с помощью механизма качания 15 и призмы 4 отражателя. Измере­ние этих углов производится по шкалам 13 и 10 (грубый и точный отсчет), нанесенных в тысячных.

Углы поворота отражателя 2 (угломер) с помощью червячной пары 12 измеряются по шкалам грубого 11 и точного 14 отсчета, также нанесенных в тысячных.

Преобразование лучей изображения местности обеспечивается оптической системой, включающей в себя защитное стекло 5, призму 4 отражателя, оборачивающую призму 5 (призму ДОВЭ), объектив 6, крышеобразную призму 7, плоско-параллельную пла­стинку 8 с перекрестием и знаками (сетка) и окуляр 9. Призма ДОВЭ обладает особенностью - при повороте ее вокруг вертикаль­ной оси на угол а изображение на выходе призмы поворачивается на угол 2а. Поэтому чтобы изображение оставалось нормальным, призма с помощью конического планетарного редуктора 16 враща­ется в два раза медленнее головки отражателя панорамы. В целом при неподвижном окуляре наводчик имеет возможность произво­дить круговой обзор местности за счет поворота верхней части 2 панорамы относительно ее нижней части 1.

При плохой видимости используется подсветка 17. Нулевые от­счеты на шкалах панорамы соответствуют параллельности ее опти­ческой оси и оси канала ствола орудия. Для удобства отсчета углов в горизонтальной плоскости по угломерному кольцу 11 при отсчете 30-00 (угломер 30-00) оптическая ось панорамы направлена в на­правлении стрельбы.

Сетка панорамы состоит из перекрестия, в разрыве которого имеется прицельный угольник, шкалы упреждений с ценой деления

Рис. 5 5 Квадрант

0-05 и специальной шкалы, которая используется при работе пано­рамы с коллиматором.

Основные технические характеристики панорамы: поле зре­ния - 10°; углы обзора в горизонтальном направлении ±360°, в вер­тикальном - ±18°; увеличение четырехкратное.

На рис. 5.5 представлена схема квадранта и его установка на орудии. Квадрант состоит из продольного уровня 3 с пузырьком 6, кулисы 2, поворачивающейся относительно оси 5, и опорной плос­кости 1. Углы поворота оси уровня относительно опорной плоско­сти квадранта измеряются в градусах или в тысячных по шкале 4.

На рис. 5.6 условно изображены основные элементы прицела и его установка на орудии. Здесь же указаны начальные установки на шкалах, при этом пузырек уровня находится на его середине, а прицельные линии прицела (оптическая ось панорамы и ось бо­кового продольного уровня) горизонтальны и параллельны оси ка­нала ствола орудия. Стрелками показаны возможные угловые пе­ремещения элементов прицела в горизонтальной и вертикальной плоскостях. Весь корпус прицела может поворачиваться в верти­кальной плоскости относительно ствола орудия (углы измеряются по шкалам прицела).
