5. Артиллерийские прицелы и приборы
Артиллерийские приборы служат для разведки и обнаружения местонахождения целей, а также для определения параметров движения целей и данных для стрельбы, при которых успешно решается задача встречи снаряда с целью.
Основной задачей при выборе артиллерийских приборов, их принципа действия и устройства является повышение точности стрельбы.
Артиллерийские приборы могут быть представлены в виде отдельных устройств, каждое из которых решает определенную задачу, или целыми приборными группами, выполняющими все операции для успешной стрельбы по целям.
К основным артиллерийским приборам относятся орудийные панорамы и квадранты, буссоли и дальномеры, приборы ночного видения, а также приборы наземной навигации (гирокомпасы, ги-рокурсоуказатели, координаторы, курсопрокладчики и т. д.). Ниже изложены самые краткие сведения, касающиеся в основном только особенностей прицеливания артиллерийских установок.
5.1. Мера углов, принятая в артиллерии
Предварительная подготовка данных для стрельбы и ведение самой стрельбы связаны с необходимостью замера углов и дистанции на местности.
Общепринятые в инженерной практике единицы измерения углов (градусы, минуты и секунды) при проведении расчетов в полевых условиях часто являются неудобными, так как требуют использования таблиц тригонометрических функций. Поэтому в артиллерии за единицу меры улов принято одно деление угломера (1 д. у. или одна тысячная). Центральный угол (рис. 5.1), длина дуги которого равна 1/6000 части длины окружности, и есть одно деление угломера.
Рис 5.1.
Следовательно, одно деление угломера соответствует приблизительно 1/1000 дальности (радиуса R), откуда и второе название меры угла - тысячная, при этом вся окружность имеет 6000 делений угломера. Для удобства устной передачи и записи команд величины углов в делениях угломера сотни произносят и записывают раздельно от десятков и единиц. Например: 60-00 = 360°; 30-00=180°; 15-00 = 90°; 1-00=6° и т. д. Большинство артиллерийских приборов (бинокли, орудийные панорамы, квадранты, буссоли, дальномеры, прицелы и т. д.) имеют шкалы грубого и точного отсчетов с соответствующей ценой деления в больших и малых делениях угломера. При этом 100 делений угломера (малых) соответствует одному большому делению угломера (100 д. у. = 1 б. д. у.).
С помощью этих приборов можно измерять углы с точностью до одного (или половины) деления угломера, и такая точность часто вполне достаточна для решения артиллерийских задач. Для перевода величин углов в делениях угломера в величины углов в градусах и минутах (и наоборот), пользуются специально рассчитанными таблицами.

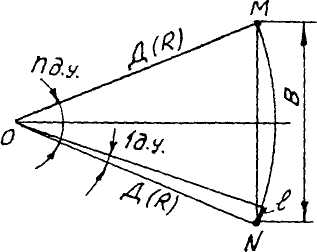

Существует зависимость между угловыми и линейными величинами (формула тысячной). Из рис. 5.2 нетрудно получить: 1 = 0,001Д(R) или для малых углов (считать длину дуги равной хорде В) имеем В=0,00№ .
Формула тысячной устанавливает зависимость между угловыми п и линейными Д и В величинами, при этом были сделаны два допущения: 1) дуга в одно деление угломера принималась равной хорде; 2) одно деление угломера принималось равным 1/1000Д вместо 1/955Д
Анализ первого допущения показывает, что при малых углах разность между величинами дуги и хорды незначительна, поэтому часто ею пренебрегают. Второе допущение дает относительную ошибку приблизительно 5 %.
Рис 5.2.
