Активное сетевое оборудование
Сетевая карта (плата или адаптер), NIC (Network Interface Card) – это устройство, которое устанавливается в компьютер для его сопряжения с сетью.
Коммутатор (Switch) – устройство, предназначенное для соединения нескольких узлов локальной сети в пределах одного сегмента. В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передает пакет только непосредственно узлу-получателю.
Мост (Bridge) – это устройство, предназначенное не только для объединения сегментов одной сети, но и для локализации передаваемого трафика. Т.е. мост должен передать данные из одного сегмента сети в другой, только если это необходимо. Для выполнения этой дополнительной функции мост должен анализировать адреса отправителей и получателей пакетов и накапливать эту информацию в специальной таблице маршрутов.
Маршрутизатор (Router) используется для объединения нескольких локальных сетей и имеет дополнительные функции. Термин brouter (bridge-router) обозначает устройство, объединяющее функции моста и маршрутизатора.
Шлюз (Gateway) выполняет все перечисленные функции и кроме этого – выполняет преобразование протоколов и полос пропускания сигналов. Это мощный преобразователь для создания связей между совершенно разными сетями, с разными архитектурами и протоколами, способами сжатия и передачи данных.
Организация сетевого взаимодействия Сетевые протоколы
При обмене информацией сетевые компьютеры взаимодействуют как иерархические структуры. Эти иерархии должны согласовывать взаимодействие на всех своих уровнях, от верхнего - уровня выполняющихся программ (сетевых приложений), до нижнего - уровня передачи сигналов при обмене информацией между программами.
Сетевыми протоколами называются соглашения и алгоритмы, определяющие, каким образом осуществляется обмен данными между физическими или логическим объектами разных узлов сети, которые находятся на одном уровне иерархии.
Стек сетевых протоколов tcp/ip
Иерархически структурированный набор протоколов, достаточный для установления и поддержки взаимодействия узлов в сети называется стеком сетевых протоколов. Самым распространенным стеком сетевых протоколов в настоящее время является стек TCP/IP.
Еще раз отметим, что сеть, использующую стек протоколов TCP/IP, в связи с названием одного из основных элементов стека IP (Internet Protocol) принято называть интернет сетью. Этим обстоятельством в частности объясняется использование слова “Интернет” с заглавной буквы в качестве имени собственного всем известной глобальной сети.
В состав стека TCP/IP входит множество сетевых протоколов, которые структурированы в четыре уровня иерархии. Архитектура стека протоколов TCP/IP представлена на рис. Х. В данном курсе нас, прежде всего, будут интересовать протоколы верхнего уровня, которые определяют правила взаимодействия программных приложений. Однако для их понимания потребуется рассмотрение основ некоторых протоколов первых трех уровней стека TCP/IP.

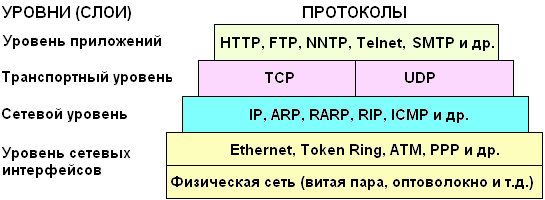

Рис. Х. Архитектура стека протоколов TCP/IP
