Контрольные вопросы

1. Область применения штрекоподдирочных машин.

2. Из каких конструктивных узлов состоит штрекоподдирочная машина?

Тема 12

Транспорт скреперными установками: общие сведения, область применения и классификация скреперных установок; основные элементы; расчет скреперной установки

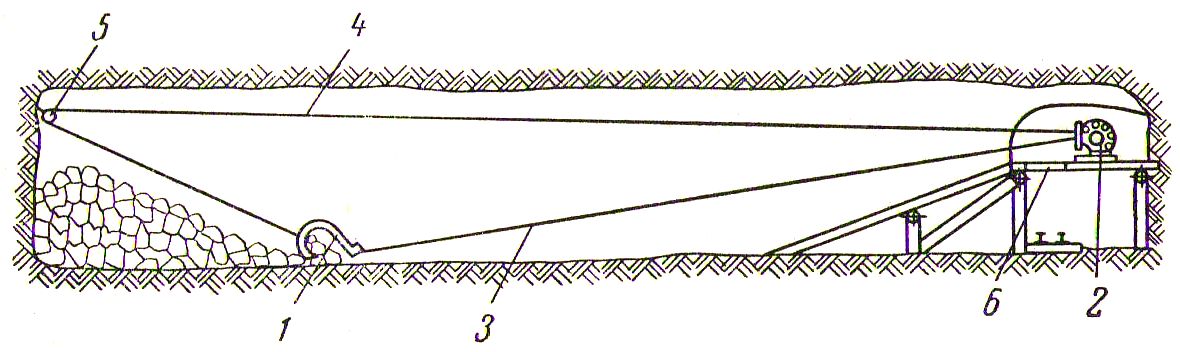

Рис. 12.1 Схема скреперной установки

Общие сведения, область применения и классификация скреперных установок

Одним из простейших способов транспортирования сыпучих грузов является скреперная доставка. Скреперной доставкой называется перемещение материала волочением по почве выработки или по настилу при помощи ковша специальной формы (скрепера), имеющего различную конструкцию в зависимости от условий работы.

Скреперные установки нашли широкое применение на рудниках для доставки и погрузки полезного ископаемого, пустых пород и закладочных материалов.

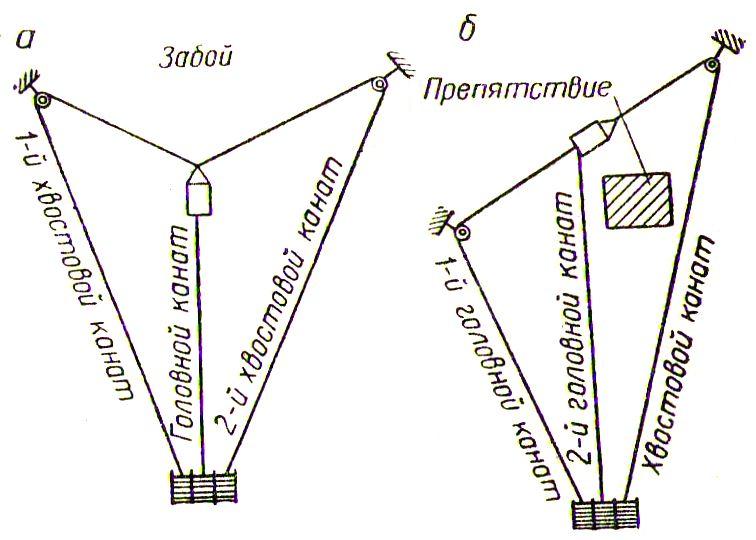

Рис. 12.2 Схемы скреперования при применении трехбарабанной лебедки

Скреперная установка, применяемая для погрузки в вагонетки (рис.12.1), состоит из скрепера 1, двухбарабанной скреперной лебедки 2, головного 3 и хвостового 4 канатов, блока 5 и погрузочного полка 6, под который подкатывают вагонетку.

При рабочем ходе головной канат наматывается на барабан лебедки, в результате чего скрепер зачерпывает груз, перемещает его по выработке и поднимает на полок, имеющий люк, через который груз ссыпается в вагонетку. Хвостовой канат в это время сматывается с другого барабана лебедки, свободно вращающегося на валу. Для перехода к холостому ходу разъединяют барабан головного каната и вал лебедки и вводят в зацепление с валом барабан хвостового каната, в результате чего хвостовой канат, наматываясь на барабан лебедки, перемещает скрепер к забою. Затем вновь переключают барабаны, и цикл движения повторяется.

Такая схема применяется в тех случаях, когда груз перемещается по прямой линии. Применяя трехбарабанные лебедки, можно скрепером обслуживать целую площадь (рис.12.2, а) или транспортировать груз под углом (рис.12.2, б) и заезжать в смежные забои.

Скреперные установки делятся:

1) по числу канатов – с двумя канатами (с двухбарабанными лебедками), с тремя канатами (с трехбарабанными лебедками);

2) по конструкции скрепера – с гребковым скрепером, с подковообразным скрепером, с ящичным скрепером;

3) по характеру установки – стационарные, передвижные.

Достоинства скреперной доставки: совмещение операций по погрузке и доставке; надежность работы; простота и небольшая стоимость оборудования; возможность транспортирования при различной кусковатости материала, различных углах наклона трассы и сложных условиях работы; простота изменения длины и направления доставки.

Недостатки: снижение производительности при увеличении длины доставки; измельчение материала при волочении, а при слабой почве и загрязнение его породой, срезаемой скрепером при движении; значительный износ канатов; высокий расход энергии, а при установках с тремя канатами также сложность управления и значительная трудоемкость по переноске и креплению отклоняющих блоков.

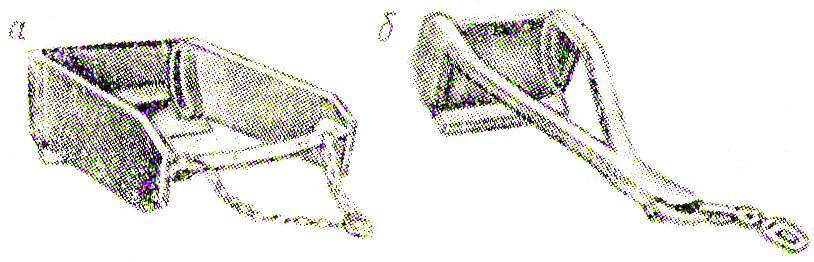

Рис. 12.3 Общий вид скрепера: а – ящичной и б – гребковой формы
