Контрольные вопросы
Область применения высокочастотных локомотивов.
Область применения гировозов.
Конструкция высокочастотных локомотивов и гировозов.
Достоинства и недостатки высокочастотных локомотивов и гировозов.
Тема 11
Штрекоподдирочные машины
|

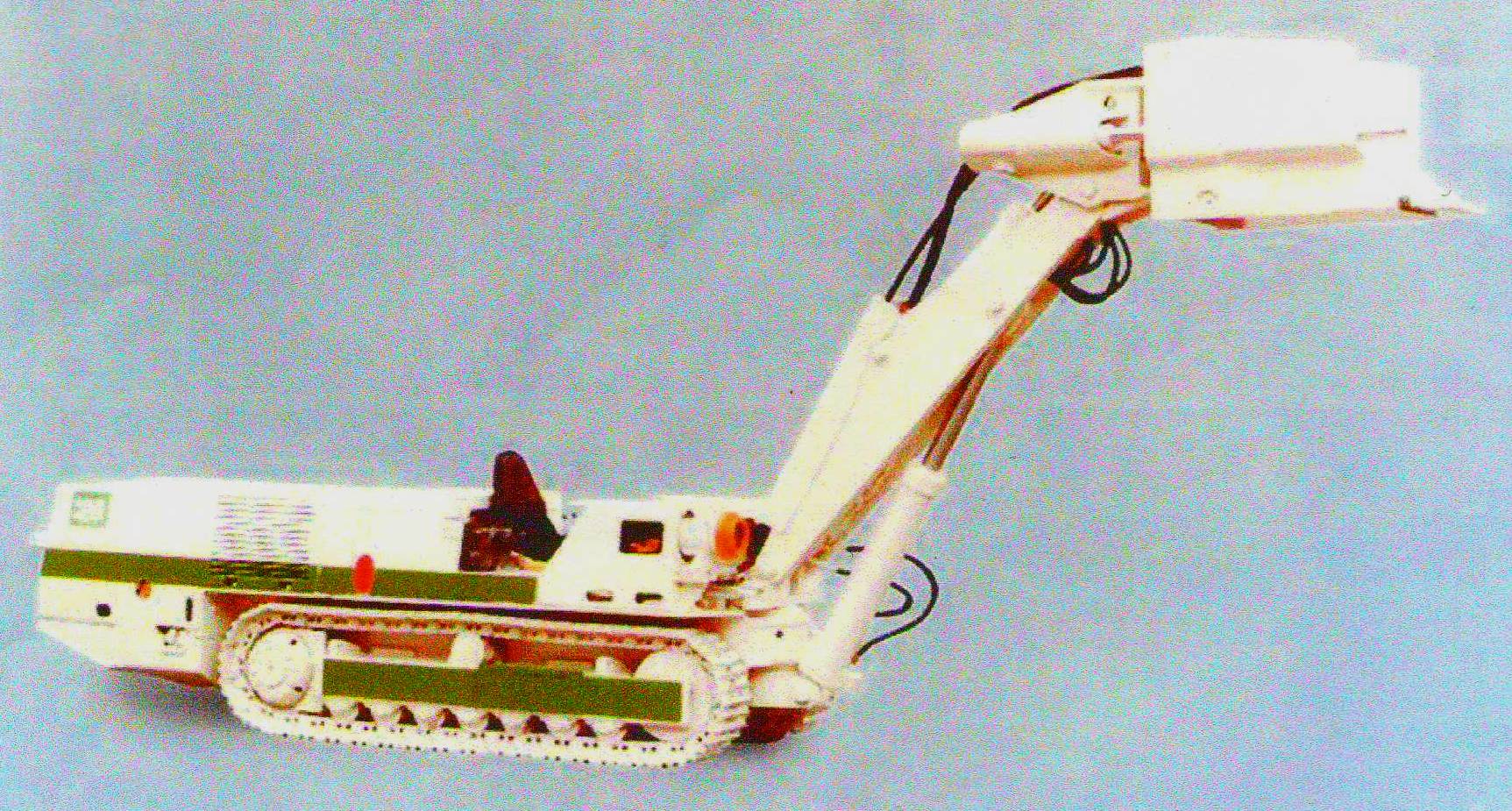

Рис. 11.1 Электрогидравлическая штрекоподдирочная машина D1131 (система Hausherr) |
Штрекоподдирочные машины незаменимы для рыхления высоко вспученных подошв штреков, для отгрузки и измельчения разрыхленной породы. Эти штрекоподдирочные машины сконструированы в особо компактном варианте. Поэтому они идеально пригодны для использования в штреках средних и очень малых сечений, например, в выемочных штреках с транспортировкой ленточным конвейером.
Погрузочная стрела крутильно-жестко присоединена к передней части компактной рамы машины. Погрузочная стрела может подниматься и опускаться, а также поворачиваться на 600. Ковш емкостью 350 л, который закреплен на погрузочной стреле и оснащен гидравлическим ударным механизмом, может опрокидываться с помощью специального шарнира под углом 750.
Штрекоподдирочные машины удобны для транспортирования и легко демонтируются на отдельные узлы. Наиболее крупной транспортной единицей является ходовая часть с размерами 3975 мм х 1160 мм х 1100 мм и массой 5750 кг.
Таблица 11.1 Технические данные штрекоподдирочной машины
Показатель |
Ед. изм. |
Значение |
1 |
2 |
3 |
Ходовое устройство |
||
Типоразмер |
тип |
В1 |
Цепь (с донной плитой с 3-мя распорками) |
звенья |
39 |
шаг |
мм |
140 |
ширина |
мм |
260 |
Удельное давление на грунт |
даН/см |
20,58 |
Дорожный просвет |
мм |
155 |
|
Рис. 11.2 Штрекоподдирочная машина: вид сбоку и сверху |
1 |
2 |
3 |
Двигатель |
кВт |
2х13,3 |
Усилие сдвига (в направлении поддирки) |
кН |
68,8 |
Скорость передвижения |
м/сек |
0,35 |
Преодолеваемый уклон при поддирке при передвижении |
гон гон |
18 22 |
Гидроустановка |
||
Насос рабочей гидравлики |
д/мин |
152 |
Постоянное давление |
бар |
150 |
Насос (охлаждение) |
д/мин |
80 |
Постоянное давление |
бар |
10 |
Маслоохладитель |
радиальный масляно-воздушный охладитель |
|
Маслобак |
|
|
Емкость |
л |
макс. 300, мин. 220 |
Фильтр |
фильтр в сливной линии |
|
Количество протекаемой жидкости |
л/мин |
2х250 |
Тонкость фильтрации |
мкм |
25 |
Гидравлическая жидкость |
тип |
Н1.Р 46 |
Активный рабочий ковш |
||
Вместимость |
л |
350-400 |
Ударные молотки |
штук |
5 |
Работа единичного удара |
Нм |
135 |
Число ударов |
мин |
1350 |
1 |
2 |
3 |
Количество протекаемой жидкости на молоток |
л/мин |
20 |
Рабочее давление |
бар |
150 |
Транспортные единицы |
||
Поддирочная машина комплектная |
|
|
Длина |
мм |
7360 |
Ширина |
мм |
1160 |
Высота |
мм |
1100 |
Масса |
кг |
8600 |
