- •4.1.1. Загальні відомості
- •Навчальна програма дисципліни Модуль і. Основи будівництва
- •Тема 1. Завдання дисципліни. Роль будівництва у житті суспільства. Основні будівельні норми
- •Тема 2. Основні будівельні матеріали
- •Тема 3. Громадські будівлі й споруди та їх конструктивні елементи
- •Тема 4. Об’ємно-планувальні рішення. Опорядження приміщень
- •Модуль 2. Основи будівельного проектування. Функції служби замовника будівництва. Технічне обслуговування й ремонт будівель і споруд
- •Тема 5. Основи будівельного проектування
- •Тема 6. Функції служби замовника будівництва
- •Тема 7. Технічне обслуговування й ремонт будівель і споруд
- •Тематичний план дисципліни
- •Методичні рекомендації до вивчення дисципліни
- •Модуль 1. Основи будівництва
- •Тема 1. Завдання дисципліни. Роль будівництва у житті суспільства. Основні будівельні норми
- •1.1. Методичні поради до вивчення теми
- •1.1.1. Завдання дисципліни
- •1.1.2. Роль будівництва у житті суспільства
- •1.1.3. Основні будівельні норми
- •1.2. План практичного заняття Нормативні документи в галузі будівництва
- •1.3. Термінологічний словник
- •1.4. Практичні завдання та методичні рекомендації до їх виконання
- •1.5. Питання для самостійного вивчення
- •1.6. Тести
- •1.7. Інформаційні джерела
- •Тема 2. Основні будівельні матеріали
- •2.1. Методичні поради до вивчення теми
- •2.1.1. Вибір будівельних матеріалів та їх властивості
- •2.1.2. Природні кам’яні та в’яжучі матеріали
- •Р ис. 2.1. Види пустотілої цегли з різною порожнистістю, %: а – 13; б – 22; в – 30
- •2.1.4. Бетон і залізобетон На сьогодні й у доступному для огляду майбутньому бетон і залізобетон, як конструктивний матеріал, займає провідне місце.
- •Р ис. 2.2. Схема роботи конструкцій: а – бетонної балки; б – залізобетонної балки; в – залізобетонної колони
- •2.1.5. Метали
- •Р ис. 2.4. Діаграми σs-εs при розтягуванні сталі: а – з ділянкою текучості; б – з умовною межею текучості
- •Р ис. 2.5. Прокатні сталеві профілі
- •2.1.6. Деревина
- •2.1.7. Скло і скляні вироби
- •2.1.8. Покрівельні та ізоляційні матеріали
- •2.1.9. Матеріали для утеплення стін
- •Р ис. 2.6. Конструктивні рішення теплоізоляційно-оздоблювальних систем:
- •2.1.10. Матеріали для підлог
- •2.2. План практичного заняття Основні будівельні матеріали
- •2.3. Термінологічний словник
- •2.4. Практичні завдання та методичні рекомендації до їх виконання
- •2.5. Питання для самостійного вивчення
- •2.5.1. Вибір будівельних матеріалів та їх властивості
- •2.5.2. Природні кам’яні та в’яжучі матеріали
- •2.5.3. Цегла, штучні кам’яні матеріали й будівельні розчини
- •2.5.4. Бетон і залізобетон
- •2.5.5. Метали
- •2.5.6. Деревина
- •2.5.7. Скло і скляні вироби
- •2.5.8. Покрівельні та ізоляційні матеріали
- •2.5.9. Матеріали для утеплення стін
- •2.5.10. Матеріали для підлог
- •2.5.11. Оздоблювальні матеріали
- •2.6. Тести
- •2.6.1. Вибір будівельних матеріалів та їх властивості
- •2.6.2. Природні кам’яні та в’яжучі матеріали
- •2.6.3. Цегла, штучні кам’яні матеріали й будівельні розчини
- •2.6.4. Бетон і залізобетон
- •2.6.5. Метали
- •2.6.6. Деревина
- •2.6.7. Скло і скляні вироби
- •2.6.8. Покрівельні та ізоляційні матеріали
- •2.6.9. Матеріали для утеплення стін
- •2.6.10. Матеріали для підлог
- •2.6.11. Оздоблювальні матеріали
- •2.7. Інформаційні джерела
- •Тема 3. Громадські будівлі та їх конструктивні елементи
- •3.1. Методичні поради до вивчення теми
- •3.1.1. Загальні відомості
- •3.1.2. Єдина модульна система в будівництві
- •3.1.3. Індустріалізація, уніфікація, типізація й стандартизація
- •3.1.4. Конструктивні системи й конструктивні схеми будівель
- •3.1.5. Конструктивні елементи каркасних систем
- •3.1.6. Основи та ґрунти
- •3.1.7. Фундаменти
- •Р ис. 3.3. Збірні стрічкові фундаменти:
- •3.1.8. Стіни й перегородки
- •Р ис. 3.5. Гідроізоляція стін: а – зовнішня стіна при рівні ґрунту вище підлоги; б – при рівні ґрунту нижче підлоги; в – внутрішня стіна;
- •Р ис. 3.6. Вузли кріплення панелей зовнішніх стін:
- •Р а б ис. 3.7. Шви панелей зовнішніх стін: а – шов горизонтальний; б – шов вертикальний;
- •3.1.9. Перекриття
- •Р ис. 3.8. Конструкції монолітних ділянок перекриттів:
- •3.1.10. Дахи та покриття
- •Р ис. 3.11. Експлуатований дах:
- •3.1.11. Сходи, пандуси, ліфти й ескалатори
- •Р ис. 3.12. Схема розбивки сходів: а – ширина сходового маршу; b – ширина сходового майданчика;
- •Р ис. 3.13. Огородження сходів: 1– поручень; 2 – стійка огородження; 3 – нижній фризовий східець; 4 – верхній фризовий східець; 5 – ґрати огородження
- •Р ис. 3.14. Конструктивне рішення ескалатора: 1 – нижня опора; 2 – натяжна станція; 3, 4 – середня й верхня опори; 5 – приводна станція
- •3.1.12. Вікна ліхтарі, вітрини, двері й ворота
- •Р ис. 3.16. Типи вікон: а – одностулчасті; б – двостулчасті; в – розріз по вікну з роздільною коробкою; г – розріз по вікну зі спареною коробкою;
- •Р ис. 3.17. Стрічкова вітрина: 1 – зовнішнє скло; 2 – внутрішнє скло; 3 – горизонтальні імпости;
- •3.1.13. Підлоги
- •Р а ис. 3.19. Приклади примикання підлог до стін:
- •3.2. План практичних занять Вивчення конструктивних елементів будівель
- •3.3. Термінологічний словник
- •3.4. Практичні завдання та методичні рекомендації до його виконання
- •3.5. Питання для самостійного вивчення
- •3.5.1. Загальні відомості
- •3.5.2. Єдина модульна система в будівництві
- •3.5.3. Індустріалізація, уніфікація, типізація й стандартизація
- •3.5.4. Конструктивні системи й конструктивні схеми будівель
- •3.5.5. Конструктивні елементи каркасних систем
- •3.5.6. Основи та ґрунти
- •3.5.7. Фундаменти
- •3.5.8. Стіни й перегородки
- •3.5.9. Перекриття
- •3.5.10. Дахи та покриття
- •3.5.11. Сходи, пандуси, ліфти й ескалатори
- •3.5.12. Вікна ліхтарі, вітрини, двері й ворота
- •3.5.13. Підлоги
- •3.6. Тести
- •3.6.1. Загальні відомості
- •3.6.2. Єдина модульна система в будівництві
- •3.6.3. Індустріалізація, уніфікація, типізація й стандартизація
- •3.6.4. Конструктивні системи й конструктивні схеми будівель
- •3.6.5. Конструктивні елементи каркасних систем
- •3.6.6. Основи та ґрунти
- •3.6.7. Фундаменти
- •3.6.8. Стіни й перегородки
- •3.6.9. Перекриття
- •3.6.10. Дахи та покриття
- •3.6.11. Сходи, пандуси, ліфти й ескалатори
- •3.6.12. Вікна ліхтарі, вітрини, двері й ворота
- •3.6.13. Підлоги
- •3.7. Інформаційні джерела
- •Тема 4. Об’ємно-планувальні рішення. Опорядження приміщень
- •4.1. Методичні поради до вивчення теми
- •4.1.1. Загальні відомості
- •4.1.2. Розміщення й вимоги до ділянки забудови
- •Розміщення зелених насаджень на газонах
- •Мінімально допустимі відстані насаджень
- •4.1.3. Вимоги до планування приміщень
- •Ширина проходів у виробничих приміщеннях
- •4.1.4. Вимоги до конструкцій і опорядження приміщень
- •Товщина цегельних стін
- •Товщина стінових панелей
- •4.2. План практичних занять
- •4.3. Термінологічний словник
- •4.4. Практичні завдання та методичні рекомендації до їх виконання
- •4.5. Питання для самостійного вивчення
- •4.5.1. Загальні відомості
- •4.5.2. Розміщення й вимоги до ділянки забудови
- •4.5.3. Вимоги до планування приміщень
- •4.5.4. Вимоги до конструкцій і опорядження приміщень
- •4.6. Тести
- •4.6.1. Загальні відомості
- •4.6.2. Розміщення й вимоги до ділянки забудови
- •4.6.3. Вимоги до планування приміщень
- •4.6.4. Вимоги до конструкцій і опорядження приміщень
- •4.7. Інформаційні джерела
- •Модуль 2. Основи будівельного проектування. Функції служби замовника будівництва. Технічне обслуговування й ремонт будівель і споруд
- •Тема 5. Основи будівельного проектування
- •5.1. Методичні поради до вивчення теми
- •5.1.1. Загальні відомості про проектування
- •5.1.2. Стадії проектування
- •5.1.3. Склад проекту на будівництво
- •5.1.4. Погодження, експертиза та затвердження проектної документації
- •5.2. План практичних занять
- •5.3. Термінологічний словник
- •5.4. Практичні завдання та методичні рекомендації до їх виконання
- •5.5. Питання для самостійного вивчення
- •5.5.1. Загальні відомості про проектування
- •5.5.2. Стадії проектування
- •5.5.3. Склад проекту на будівництво
- •5.5.4. Погодження, експертиза та затвердження проектної документації
- •5.6. Тести
- •5.6.1. Загальні відомості про проектування
- •5.6.2. Стадії проектування
- •5.6.3. Склад проекту на будівництво
- •5.6.4. Погодження, експертиза та затвердження проектної документації
- •5.7. Інформаційні джерела
- •Тема 6. Функції служби замовника будівництва
- •6.1. Методичні поради до вивчення теми
- •6.1.1. Основні функції замовника
- •6.1.2. Вихідні дані для проектування об’єктів
- •6.1.3. Виділення ділянки під забудову
- •6.1.4. Прийняття в експлуатацію збудованих об’єктів
- •6.2. План практичних занять
- •6.3. Термінологічний словник
- •6.4. Практичні завдання та методичні рекомендації до їх виконання
- •6.5. Питання для самостійного вивчення
- •6.5.1. Основні функції замовника
- •6.5.2. Вихідні дані для проектування об’єктів
- •6.5.3. Виділення ділянки під забудову
- •6.5.4. Прийняття в експлуатацію збудованих об’єктів
- •6.6. Тести
- •6.6.1. Основні функції замовника
- •6.6.2. Вихідні дані для проектування об’єктів
- •6.6.3. Виділення ділянки під забудову
- •6.6.4. Прийняття в експлуатацію збудованих об’єктів
- •6.7. Інформаційні джерела
- •Тема 7. Технічне обслуговування й ремонт будівель і споруд
- •7.1. Методичні поради до вивчення теми
- •7.1.1. Служба експлуатації
- •7.1.2. Спеціалізовані організації
- •7.1.3. Обстеження та паспортизація технічного стану будівель
- •7.1.4. Технічні огляди
- •7.1.5. Діагностика технічного стану
- •7.1.6. Оцінювання фізичного зносу
- •Фізичний знос конструкцій (елементів) будівлі Фі , %
- •Питома вага основних елементів будівлі
- •Фізичний знос будівлі
- •7.1.7. Експлуатаційні вимоги до утримання будівельних конструкцій
- •7.1.8. Ремонт будівель і споруд
- •7.2. План практичного заняття Технічне обслуговування й ремонт будівель і споруд
- •7.3. Термінологічний словник
- •7.4. Практичні завдання та методичні рекомендації до їх виконання
- •7.5. Питання для самостійного вивчення
- •7.5.1. Служба експлуатації
- •7.5.2. Спеціалізовані організації
- •7.5.3. Обстеження та паспортизація технічного стану будівель
- •7.5.4. Технічні огляди
- •7.5.5. Діагностика технічного стану
- •7.5.6. Оцінювання фізичного зносу
- •7.5.7. Експлуатаційні вимоги до утримання будівельних конструкцій
- •7.5.7.1. Загальні положення
- •7.5.7.2. Утримання прилеглої до будівлі території
- •7.5.7.4. Перекриття
- •7.5.7.5. Вимоги до підлог
- •7.5.7.6. Покриття
- •7.5.7.7. Покрівлі
- •7.5.7.8. Вікна, ліхтарі, ворота, двері
- •7.5.7.9. Сходи
- •7.5.7.10. Козирки
- •7.5.8. Ремонт будівель і споруд
- •7.5.8.1. Види ремонтів
- •7.5.8.2. Планування ремонтів
- •7.5.8.3. Організація проведення ремонтних робіт
- •7.5.8.4. Приймання в експлуатацію після капітального ремонту
- •7.6. Тести для самоконтролю
- •7.6.1. Служба експлуатації
- •7.6.2. Спеціалізовані організації
- •7.6.3. Обстеження та паспортизація технічного стану будівель
- •7.6.4. Технічні огляди
- •7.6.5. Діагностика технічного стану
- •7.6.6. Оцінювання фізичного зносу
- •7.6.7. Експлуатаційні вимоги до утримання будівельних конструкцій
- •7.6.7. 1. Загальні положення
- •7.6.7.2. Утримання прилеглої до будівлі території
- •7.6.7.4. Перекриття
- •7.6.7.5. Вимоги до підлог
- •7.6.7.6. Покриття
- •7.6.7.7. Покрівлі
- •7.6.7.8. Вікна, ліхтарі, ворота, двері
- •7.6.7.9. Сходи
- •7.6.7.10. Козирки
- •7.6.8. Ремонт будівель і споруд
- •7.6.8.1. Види ремонтів
- •7.6.8.2. Планування ремонтів
- •7.6.8.3. Організація проведення ремонтних робіт
- •7.6.8.4. Приймання в експлуатацію після капітального ремонту
- •7.7. Інформаційні джерела
- •Індивідуальні завдання
- •Карта самостійної роботи студента з дисципліни «Основи будівництва» для студентів за напрямом підготовки
- •6.140101 «Готельно-ресторанна справа»
- •Порядок і критерії оцінювання знань студентів Поточне оцінювання знань студентів
- •Структура дисципліни «Основи будівництва» та нарахування балів за поточну навчальну діяльність
- •Нарахування балів за поточну навчальну діяльність з дисципліни «Основи будівництва»
- •Модульний контроль
- •Перелік питань, що виносяться на модульний контроль 1
- •Перелік питань, що виносяться на модульний контроль 2
- •Приклад побудови завдань для модульного контролю
- •Загальна підсумкова оцінка з дисципліни
- •Кількість балів із дисципліни, яка нарахована студентам, конвертується у шкалу ects таким чином:
- •Шкала нарахування підсумкових балів
- •Основні критерії оцінки знань студентів з дисципліни «Основи будівництва»
- •Питання до екзамену
- •Додаток а Тематика розрахунково-графічних робіт
Р ис. 3.14. Конструктивне рішення ескалатора: 1 – нижня опора; 2 – натяжна станція; 3, 4 – середня й верхня опори; 5 – приводна станція
Ліфти. Підприємства ресторанно-готельного комплексу, магазини й ін. будівлі, розташовані на двох і більше поверхах, можуть обладнуватися вантажними підйомниками-ліфтами (рис. 3.15).

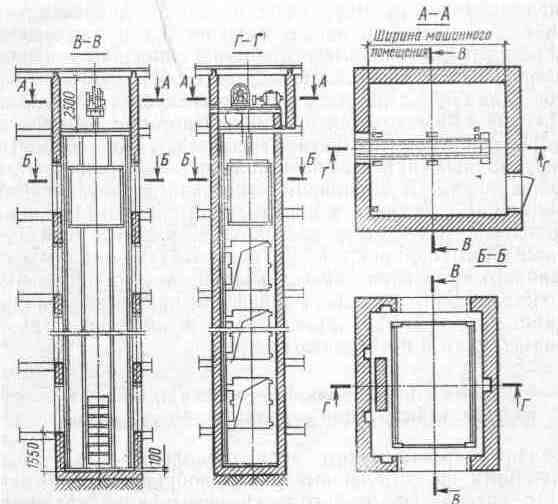

Рис. 3.15. Розрізи й плани вантажного ліфта з верхнім розміщенням машинного приміщення
Перед дверима ліфта передбачають завантажувальні майданчики довжиною не менш полуторної ширини дверей підйомника й не менше 2,0 м. Рекомендується влаштовувати ліфти для подачі товарів безпосередньо до робочих місць відповідних приміщень.
Вантажні ліфти, що застосовуються в магазинах, їдальнях і ресторанах, розраховані на вантажопідйомність від 100 кг до 1 т. Кабіна ліфта із противагою розміщається в шахті, де влаштовуються напрямні, електрокомунікації та інші пристрої.
Стінки шахти споруджують із цегли, збірного залізобетону, металевих листів і металевої сітки. У цегельних і залізобетонних стінках залишають спеціальні штраби й ніші для кріплення напрямних, уловлювачів та іншого обладнання ліфтів.
Для виходу на поверх у ліфті передбачені двері. Під шахтою влаштовується приямок, у якому розміщені буфери й упори. Шахта перекривається неспалимим перекриттям, над яким знаходиться машинне відділення, де встановлюється підйомний механізм і пускові пристрої. Машинне відділення може також розміщуватися під шахтою або поруч із нею. Розміри шахт, кабін, машинних відділень та інших пристроїв і будівельних конструкцій, що використовуються для монтажу ліфтів, приймають за спеціальними технічними умовами й альбомами відповідно до обраного типу, вантажопідйомності й призначення ліфта.
Гідроізоляційний килим виконують із особливо міцних і надійних рулонних матеріалів. По гідроізоляційному шарі влаштовують захисне покриття з бетонних плиток на шарі дрібного гравію із фракціями 5–8 мм, товщиною 50–80 мм, насипаному на гарячу мастику.
[Вгору] [Вниз]
3.1.12. Вікна ліхтарі, вітрини, двері й ворота
Вікна. Розміри й розташування вікон у будівлі призначають відповідно до нормативних вимог природної освітленості, архітектурної композиції, одноразових і експлуатаційних затрат. Вони залежать від необхідної освітленості приміщення й архітектурного рішення фасаду. Зі збільшенням розмірів вікон підвищуються тепловтрати зовнішніх стін, вартість експлуатації й споживання енергії на опалення будинків. У південних районах великі засклені поверхні вікон сприяють перегріву приміщень, внаслідок сонячної радіації. Тому розміри вікон не повинні перевищувати площ, необхідних для природного освітлення приміщень будівлі.
Природне освітлення в будь-якій точці приміщення характеризується коефіцієнтом природної освітленості, що визначається процентним відношенням освітленості приміщення в даній точці до освітленості зовнішньої точки на небосхилі. Такий коефіцієнт визначається за нормами залежно від призначення приміщень. За допомогою світлотехнічних розрахунків можна визначити необхідну площу світлових прорізів. Однак така площа може прийматися на основі практичного досвіду, й складати, наприклад у будівлях ресторанно-готельного комплексу 1/8 від площі підлоги приміщення. У районах південніше 45° північної широти залежно від місцевих кліматичних умов і орієнтації приміщення за сторонами світу допускається зменшення таких площ у межах до 25 %.
Зали різного призначення, конторські приміщення, виробничі й адміністративні приміщення підприємств ресторанно-готельного комплексу, житлові кімнати повинні обов’язково мати природне освітлення. В інших приміщеннях допускається штучне світло.
Розміри стандартних віконних блоків по довжині й ширині приймаються кратними модулю 300 мм (ЗМ), прийнятому для розбивки елементів зовнішніх стін за відрахуванням зазорів у 30–50 мм, необхідних для встановлення блоку в проріз.

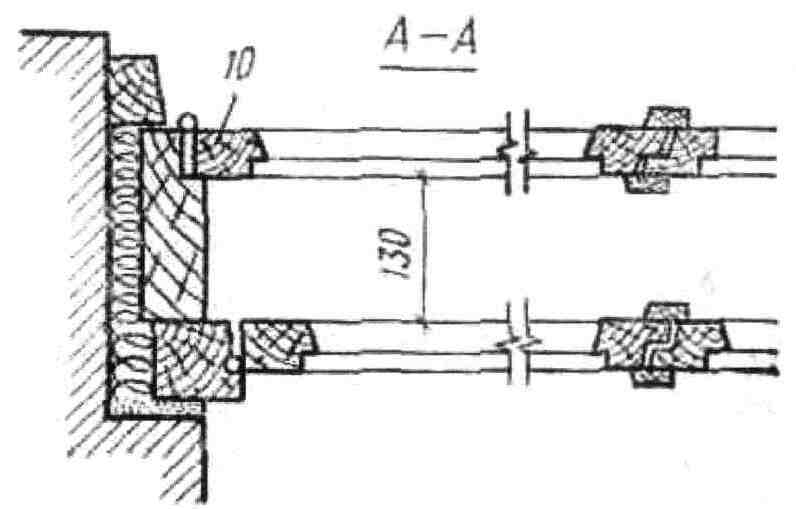

Для заповнення вікон будівель частіше застосовують стандартні одно- і двостулкові дерев’яні віконні блоки для громадських будівель з подвійним спареним (рис. 3.16) або роздільним заскленням. У північних районах застосовують також вікна з потрійним, а в південних – із одинарним склінням.
