- •Навчальна програма дисципліни Модуль і. Основи будівництва
- •Тема 1. Завдання дисципліни. Роль будівництва у житті суспільства. Основні будівельні норми
- •Тема 2. Основні будівельні матеріали
- •Тема 3. Громадські будівлі й споруди та їх конструктивні елементи
- •Тема 4. Об’ємно-планувальні рішення. Опорядження приміщень
- •Модуль 2. Основи будівельного проектування. Функції служби замовника будівництва. Технічне обслуговування й ремонт будівель і споруд
- •Тема 5. Основи будівельного проектування
- •Тема 6. Функції служби замовника будівництва
- •Тема 7. Технічне обслуговування й ремонт будівель і споруд
- •Тематичний план дисципліни
- •Методичні рекомендації до вивчення дисципліни
- •Модуль 1. Основи будівництва
- •Тема 1. Завдання дисципліни. Роль будівництва у житті суспільства. Основні будівельні норми
- •1.1. Методичні поради до вивчення теми
- •1.1.1. Завдання дисципліни
- •1.1.2. Роль будівництва у житті суспільства
- •1.1.3. Основні будівельні норми
- •1.2. План практичного заняття Нормативні документи в галузі будівництва
- •1.3. Термінологічний словник
- •1.4. Практичні завдання та методичні рекомендації до їх виконання
- •1.5. Питання для самостійного вивчення
- •1.6. Тести
- •1.7. Інформаційні джерела
- •Тема 2. Основні будівельні матеріали
- •2.1. Методичні поради до вивчення теми
- •2.1.1. Вибір будівельних матеріалів та їх властивості
- •2.1.2. Природні кам’яні та в’яжучі матеріали
- •Р ис. 2.1. Види пустотілої цегли з різною порожнистістю, %: а – 13; б – 22; в – 30
- •2.1.4. Бетон і залізобетон На сьогодні й у доступному для огляду майбутньому бетон і залізобетон, як конструктивний матеріал, займає провідне місце.
- •Р ис. 2.2. Схема роботи конструкцій: а – бетонної балки; б – залізобетонної балки; в – залізобетонної колони
- •2.1.5. Метали
- •Р ис. 2.4. Діаграми σs-εs при розтягуванні сталі: а – з ділянкою текучості; б – з умовною межею текучості
- •Р ис. 2.5. Прокатні сталеві профілі
- •2.1.6. Деревина
- •2.1.7. Скло і скляні вироби
- •2.1.8. Покрівельні та ізоляційні матеріали
- •2.1.9. Матеріали для утеплення стін
- •Р ис. 2.6. Конструктивні рішення теплоізоляційно-оздоблювальних систем:
- •2.1.10. Матеріали для підлог
- •2.2. План практичного заняття Основні будівельні матеріали
- •2.3. Термінологічний словник
- •2.4. Практичні завдання та методичні рекомендації до їх виконання
- •2.5. Питання для самостійного вивчення
- •2.5.1. Вибір будівельних матеріалів та їх властивості
- •2.5.2. Природні кам’яні та в’яжучі матеріали
- •2.5.3. Цегла, штучні кам’яні матеріали й будівельні розчини
- •2.5.4. Бетон і залізобетон
- •2.5.5. Метали
- •2.5.6. Деревина
- •2.5.7. Скло і скляні вироби
- •2.5.8. Покрівельні та ізоляційні матеріали
- •2.5.9. Матеріали для утеплення стін
- •2.5.10. Матеріали для підлог
- •2.5.11. Оздоблювальні матеріали
- •2.6. Тести
- •2.6.1. Вибір будівельних матеріалів та їх властивості
- •2.6.2. Природні кам’яні та в’яжучі матеріали
- •2.6.3. Цегла, штучні кам’яні матеріали й будівельні розчини
- •2.6.4. Бетон і залізобетон
- •2.6.5. Метали
- •2.6.6. Деревина
- •2.6.7. Скло і скляні вироби
- •2.6.8. Покрівельні та ізоляційні матеріали
- •2.6.9. Матеріали для утеплення стін
- •2.6.10. Матеріали для підлог
- •2.6.11. Оздоблювальні матеріали
- •2.7. Інформаційні джерела
- •Тема 3. Громадські будівлі та їх конструктивні елементи
- •3.1. Методичні поради до вивчення теми
- •3.1.1. Загальні відомості
- •3.1.2. Єдина модульна система в будівництві
- •3.1.3. Індустріалізація, уніфікація, типізація й стандартизація
- •3.1.4. Конструктивні системи й конструктивні схеми будівель
- •3.1.5. Конструктивні елементи каркасних систем
- •3.1.6. Основи та ґрунти
- •3.1.7. Фундаменти
- •Р ис. 3.3. Збірні стрічкові фундаменти:
- •3.1.8. Стіни й перегородки
- •Р ис. 3.5. Гідроізоляція стін: а – зовнішня стіна при рівні ґрунту вище підлоги; б – при рівні ґрунту нижче підлоги; в – внутрішня стіна;
- •Р ис. 3.6. Вузли кріплення панелей зовнішніх стін:
- •Р а б ис. 3.7. Шви панелей зовнішніх стін: а – шов горизонтальний; б – шов вертикальний;
- •3.1.9. Перекриття
- •Р ис. 3.8. Конструкції монолітних ділянок перекриттів:
- •3.1.10. Дахи та покриття
- •Р ис. 3.11. Експлуатований дах:
- •3.1.11. Сходи, пандуси, ліфти й ескалатори
- •Р ис. 3.12. Схема розбивки сходів: а – ширина сходового маршу; b – ширина сходового майданчика;
- •Р ис. 3.13. Огородження сходів: 1– поручень; 2 – стійка огородження; 3 – нижній фризовий східець; 4 – верхній фризовий східець; 5 – ґрати огородження
- •Р ис. 3.14. Конструктивне рішення ескалатора: 1 – нижня опора; 2 – натяжна станція; 3, 4 – середня й верхня опори; 5 – приводна станція
- •3.1.12. Вікна ліхтарі, вітрини, двері й ворота
- •Р ис. 3.16. Типи вікон: а – одностулчасті; б – двостулчасті; в – розріз по вікну з роздільною коробкою; г – розріз по вікну зі спареною коробкою;
- •Р ис. 3.17. Стрічкова вітрина: 1 – зовнішнє скло; 2 – внутрішнє скло; 3 – горизонтальні імпости;
- •3.1.13. Підлоги
- •Р а ис. 3.19. Приклади примикання підлог до стін:
- •3.2. План практичних занять Вивчення конструктивних елементів будівель
- •3.3. Термінологічний словник
- •3.4. Практичні завдання та методичні рекомендації до його виконання
- •3.5. Питання для самостійного вивчення
- •3.5.1. Загальні відомості
- •3.5.2. Єдина модульна система в будівництві
- •3.5.3. Індустріалізація, уніфікація, типізація й стандартизація
- •3.5.4. Конструктивні системи й конструктивні схеми будівель
- •3.5.5. Конструктивні елементи каркасних систем
- •3.5.6. Основи та ґрунти
- •3.5.7. Фундаменти
- •3.5.8. Стіни й перегородки
- •3.5.9. Перекриття
- •3.5.10. Дахи та покриття
- •3.5.11. Сходи, пандуси, ліфти й ескалатори
- •3.5.12. Вікна ліхтарі, вітрини, двері й ворота
- •3.5.13. Підлоги
- •3.6. Тести
- •3.6.1. Загальні відомості
- •3.6.2. Єдина модульна система в будівництві
- •3.6.3. Індустріалізація, уніфікація, типізація й стандартизація
- •3.6.4. Конструктивні системи й конструктивні схеми будівель
- •3.6.5. Конструктивні елементи каркасних систем
- •3.6.6. Основи та ґрунти
- •3.6.7. Фундаменти
- •3.6.8. Стіни й перегородки
- •3.6.9. Перекриття
- •3.6.10. Дахи та покриття
- •3.6.11. Сходи, пандуси, ліфти й ескалатори
- •3.6.12. Вікна ліхтарі, вітрини, двері й ворота
- •3.6.13. Підлоги
- •3.7. Інформаційні джерела
- •Тема 4. Об’ємно-планувальні рішення. Опорядження приміщень
- •4.1. Методичні поради до вивчення теми
- •4.1.1. Загальні відомості
- •4.1.2. Розміщення й вимоги до ділянки забудови
- •Розміщення зелених насаджень на газонах
- •Мінімально допустимі відстані насаджень
- •4.1.3. Вимоги до планування приміщень
- •Ширина проходів у виробничих приміщеннях
- •4.1.4. Вимоги до конструкцій і опорядження приміщень
- •Товщина цегельних стін
- •Товщина стінових панелей
- •4.2. План практичних занять
- •4.3. Термінологічний словник
- •4.4. Практичні завдання та методичні рекомендації до їх виконання
- •4.5. Питання для самостійного вивчення
- •4.5.1. Загальні відомості
- •4.5.2. Розміщення й вимоги до ділянки забудови
- •4.5.3. Вимоги до планування приміщень
- •4.5.4. Вимоги до конструкцій і опорядження приміщень
- •4.6. Тести
- •4.6.1. Загальні відомості
- •4.6.2. Розміщення й вимоги до ділянки забудови
- •4.6.3. Вимоги до планування приміщень
- •4.6.4. Вимоги до конструкцій і опорядження приміщень
- •4.7. Інформаційні джерела
- •Модуль 2. Основи будівельного проектування. Функції служби замовника будівництва. Технічне обслуговування й ремонт будівель і споруд
- •Тема 5. Основи будівельного проектування
- •5.1. Методичні поради до вивчення теми
- •5.1.1. Загальні відомості про проектування
- •5.1.2. Стадії проектування
- •5.1.3. Склад проекту на будівництво
- •5.1.4. Погодження, експертиза та затвердження проектної документації
- •5.2. План практичних занять
- •5.3. Термінологічний словник
- •5.4. Практичні завдання та методичні рекомендації до їх виконання
- •5.5. Питання для самостійного вивчення
- •5.5.1. Загальні відомості про проектування
- •5.5.2. Стадії проектування
- •5.5.3. Склад проекту на будівництво
- •5.5.4. Погодження, експертиза та затвердження проектної документації
- •5.6. Тести
- •5.6.1. Загальні відомості про проектування
- •5.6.2. Стадії проектування
- •5.6.3. Склад проекту на будівництво
- •5.6.4. Погодження, експертиза та затвердження проектної документації
- •5.7. Інформаційні джерела
- •Тема 6. Функції служби замовника будівництва
- •6.1. Методичні поради до вивчення теми
- •6.1.1. Основні функції замовника
- •6.1.2. Вихідні дані для проектування об’єктів
- •6.1.3. Виділення ділянки під забудову
- •6.1.4. Прийняття в експлуатацію збудованих об’єктів
- •6.2. План практичних занять
- •6.3. Термінологічний словник
- •6.4. Практичні завдання та методичні рекомендації до їх виконання
- •6.5. Питання для самостійного вивчення
- •6.5.1. Основні функції замовника
- •6.5.2. Вихідні дані для проектування об’єктів
- •6.5.3. Виділення ділянки під забудову
- •6.5.4. Прийняття в експлуатацію збудованих об’єктів
- •6.6. Тести
- •6.6.1. Основні функції замовника
- •6.6.2. Вихідні дані для проектування об’єктів
- •6.6.3. Виділення ділянки під забудову
- •6.6.4. Прийняття в експлуатацію збудованих об’єктів
- •6.7. Інформаційні джерела
- •Тема 7. Технічне обслуговування й ремонт будівель і споруд
- •7.1. Методичні поради до вивчення теми
- •7.1.1. Служба експлуатації
- •7.1.2. Спеціалізовані організації
- •7.1.3. Обстеження та паспортизація технічного стану будівель
- •7.1.4. Технічні огляди
- •7.1.5. Діагностика технічного стану
- •7.1.6. Оцінювання фізичного зносу
- •Фізичний знос конструкцій (елементів) будівлі Фі , %
- •Питома вага основних елементів будівлі
- •Фізичний знос будівлі
- •7.1.7. Експлуатаційні вимоги до утримання будівельних конструкцій
- •7.1.8. Ремонт будівель і споруд
- •7.2. План практичного заняття Технічне обслуговування й ремонт будівель і споруд
- •7.3. Термінологічний словник
- •7.4. Практичні завдання та методичні рекомендації до їх виконання
- •7.5. Питання для самостійного вивчення
- •7.5.1. Служба експлуатації
- •7.5.2. Спеціалізовані організації
- •7.5.3. Обстеження та паспортизація технічного стану будівель
- •7.5.4. Технічні огляди
- •7.5.5. Діагностика технічного стану
- •7.5.6. Оцінювання фізичного зносу
- •7.5.7. Експлуатаційні вимоги до утримання будівельних конструкцій
- •7.5.7.1. Загальні положення
- •7.5.7.2. Утримання прилеглої до будівлі території
- •7.5.7.4. Перекриття
- •7.5.7.5. Вимоги до підлог
- •7.5.7.6. Покриття
- •7.5.7.7. Покрівлі
- •7.5.7.8. Вікна, ліхтарі, ворота, двері
- •7.5.7.9. Сходи
- •7.5.7.10. Козирки
- •7.5.8. Ремонт будівель і споруд
- •7.5.8.1. Види ремонтів
- •7.5.8.2. Планування ремонтів
- •7.5.8.3. Організація проведення ремонтних робіт
- •7.5.8.4. Приймання в експлуатацію після капітального ремонту
- •7.6. Тести для самоконтролю
- •7.6.1. Служба експлуатації
- •7.6.2. Спеціалізовані організації
- •7.6.3. Обстеження та паспортизація технічного стану будівель
- •7.6.4. Технічні огляди
- •7.6.5. Діагностика технічного стану
- •7.6.6. Оцінювання фізичного зносу
- •7.6.7. Експлуатаційні вимоги до утримання будівельних конструкцій
- •7.6.7. 1. Загальні положення
- •7.6.7.2. Утримання прилеглої до будівлі території
- •7.6.7.4. Перекриття
- •7.6.7.5. Вимоги до підлог
- •7.6.7.6. Покриття
- •7.6.7.7. Покрівлі
- •7.6.7.8. Вікна, ліхтарі, ворота, двері
- •7.6.7.9. Сходи
- •7.6.7.10. Козирки
- •7.6.8. Ремонт будівель і споруд
- •7.6.8.1. Види ремонтів
- •7.6.8.2. Планування ремонтів
- •7.6.8.3. Організація проведення ремонтних робіт
- •7.6.8.4. Приймання в експлуатацію після капітального ремонту
- •7.7. Інформаційні джерела
- •Індивідуальні завдання
- •Карта самостійної роботи студента з дисципліни «Основи будівництва» для студентів за напрямом підготовки
- •6.140101 «Готельно-ресторанна справа»
- •Порядок і критерії оцінювання знань студентів Поточне оцінювання знань студентів
- •Структура дисципліни «Основи будівництва» та нарахування балів за поточну навчальну діяльність
- •Нарахування балів за поточну навчальну діяльність з дисципліни «Основи будівництва»
- •Модульний контроль
- •Перелік питань, що виносяться на модульний контроль 1
- •Перелік питань, що виносяться на модульний контроль 2
- •Приклад побудови завдань для модульного контролю
- •Загальна підсумкова оцінка з дисципліни
- •Кількість балів із дисципліни, яка нарахована студентам, конвертується у шкалу ects таким чином:
- •Шкала нарахування підсумкових балів
- •Основні критерії оцінки знань студентів з дисципліни «Основи будівництва»
- •Питання до екзамену
- •Додаток а Тематика розрахунково-графічних робіт
3.1.10. Дахи та покриття
Дахи – це функціонально важливі конструктивні елементи. Вони забезпечують захист будівель від зовнішніх несприятливих впливів. За складом розрізняють огороджуючу та несучу частини даху. За конструкцією покриття бувають горищні та безгорищні (суміщені).
Горищні покриття мають замкнутий простір між перекриттям та покрівлею, що називається горищем. Його використовують для розміщення вентиляційних камер і каналів, трубопроводів, обладнання ліфтів і ін. Горищні покриття частіше проектують скатні (одно-, двох- чи багатоскатні) з ухилом поверхні не менше 10º.
Суміщені покриття об’єднують покрівлю з конструкцією перекриття. Такі покриття складаються з кількох шарів, кожний з яких має відповідне призначення. Нижній шар є несучою конструкцією покриття, яку виконують зі збірних залізобетонних панелей.
Для запобігання зволоження утеплювача й інших елементів покрівлі від парів, що проникають із приміщення та можуть конденсуватись і накопичуватись в покриттях, по поверхні панелей покриття влаштовують пароізоляційний шар із руберойду, толю або бітумної мастики.
Наступний шар покрівлі – утеплювач – забезпечує необхідну теплоізоляцію приміщень верхнього поверху. Для утеплення використовують легкі ефективні матеріали: керамзит, пінобетон, мінераловатяні або скловатяні плити з об’ємною масою 200–500 кг/м3. Утеплювач застосовують у вигляді засипок або плит.
Товщину шару утеплювача покрівлі визначають теплотехнічними розрахунками залежно від температур зовнішнього повітря й приміщень, а також відносної вологості повітря.
Ухили покрівель при використанні плитного утеплювача однакової товщини влаштовують досипкою з дрібних шматків цього ж матеріалу.
Поверх теплоізоляції наносять твердий шар (стяжку) товщиною 15–25 мм із цементно-піщаного розчину марки. Поверхня стяжки повинна бути добре вирівняна, тому що вона служить основою для наклеювання гідроізоляційного килима.
Гідроізоляцію, що забезпечує водонепроникність покриття, виконують із 3–4 шарів рулонних матеріалів (руберойду, гідроізолу). Кожний шар гідроізоляційного килима приклеюють до основи гарячими чи холодними мастиками. Кількість шарів гідроізоляції, марки рулонних матеріалів і відповідних мастик вибирають залежно від призначення покриття й прийнятих уклонів покрівлі. Верхній захисний шар, що охороняє гідроізоляційний килим від механічних і атмосферних впливів, виконують у вигляді посипок із чистого сухого піску або дрібного скачаного гравію-гальки розміром 3–10 мм, утопленого в покрівельну мастику.
Профіль даху й систему водовідводу вибирають із урахуванням клімату району будівництва, об’ємно-планувальних рішень, температурного режиму будівлі, вологості повітря, планування й опорядження навколишньої території. У будівлях, висотою до п’яти поверхів, що будуються в районах з кількістю опадів не більше 300 мм у рік, воду відводять із покрівлі через ринви (водостічні труби), розташовані по зовнішніх стінах. Ринви виготовляють із оцинкованої покрівельної сталі й кріплять до стіни милицями на відстані 200 мм. Випуск води із труб повинен бути на 200 мм вище тротуару або вимощення. Уздовж карнизів кріплять лотки з оцинкованої покрівельної сталі, які влаштовують із ухилом до ринв.
Зовнішній організований водостік можна застосовувати у випадках, коли ймовірність замерзання води в трубах незначна. В одно- і двоповерхових будівлях дозволяється скидати воду безпосередньо на землю без устрою ринв. Такий спосіб називають зовнішнім нерегульованим водовідводом. При зовнішньому водовідводі доцільно надавати даху скатний профіль із ухилом до карниза, а видалення води рекомендується робити вбік дворового фасаду. Винос карнизів при організованому зовнішньому водовідводі повинен бути не менш 40 см, а при неорганізованому водовідводі – не менше 60 см.
У будинках більше п’яти поверхів відвід води з покрівлі здійснюється по водостоках, що проходять усередині будівлі. При внутрішньому водовідводі зовнішні стіни закінчуються парапетом висотою 30–60 см. Ухил покрівлі спрямований до водостічної лійки, розташовуваної в заниженій середній частини будівлі (рис. 3.9).
Гідроізоляційний килим у місцях примикання до водостічної лійки повинен мати знизу додатковий шар склотканини або мішковини, просоченої мастикою. Цей шар ретельно приклеюється гумовою мастикою. Сполучення лійки зі стояком потрібно виконувати рухливим і розташовуватися під покриттям. Бажано передбачати підігрів лійки для виключення можливості випадання конденсату в місці її сполучення, а також у верхній частині стояка. Внутрішні ринви приєднують до зливової каналізації й через зовнішній випуск скидають воду в бетонні відвідні лотки. Довжину лотка приймають не менше 2,5 м, ширину 30–35 см, ухил 4 %.
Дахи будівель можуть обладнуватись рекламними пристроями, вентиляційними шахтами, каналізаційними стояками, стійками телеантен, опорами радіо- й електромережі. На даху розташовують надбудови для виходу на покрівлю, для машинних відділень ліфтів, світлоаераційні ліхтарі.

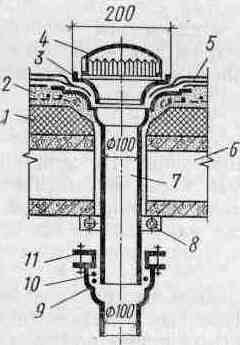

Р
ис.
3.9. Водостічна лійка на даху будівлі: 1–
утеплювач покрівлі; 2
–
армована стяжка; 3
–
притискне кільце; 4
–
прийомні ґрати; 5
–
гідроізоляційний килим; 6
– багатопустотна панель покриття; 7
–
патрубок; 8
– хомут; 9
–
чаша сальника; 10
–
сальник; 11
– затискне кільце
У місцях примикання до виступаючих над дахом елементів рулонний килим повинен плавно підніматися по похилій поверхні на висоту не менше 15 см (рис. 3.10).
Рис. 3.10. Примикання покрівлі: 1 – несуча конструкція покриття; 2 – пароізоляція; 3 – утеплювач;
4 – стяжка; 5 – чотиришаровий гідроізоляційний килим; 6 – розчин; 7 – парапетна плита; 8 – патрубок для кріплення огородження
Плити перекриттів такої покрівлі розраховують на навантаження від розташовуваних на ній торговельних приміщень. Виходи на експлуатовані дахи-тераси (рис. 3.11) повинні забезпечувати зручний підйом і швидку евакуацію людей, що перебувають на даху.
