§ 33. Применение параметрического способа для решения некоторых специальных задач
С применением метода наименьших квадратов тесно связан вопрос о так называемом сглаживании экспериментальных зависимостей. Пусть производится опыт, целью которого является исследование зависимости некоторой физической величины Υ от физической величины X, причем предполагается, что Υ и X связаны функциональной зависимостью Υ = φ(Χ).
В результате наблюдений получены пары чисел
(xiyi) (i = 1, 2,..·, n).

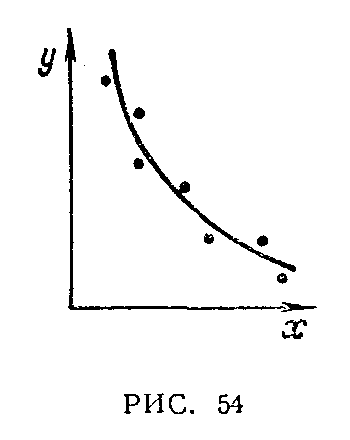

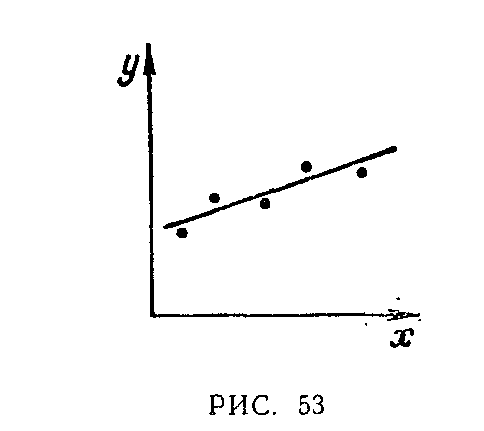

О форме зависимости судят, исходя из существа задачи, или по внешнему виду экспериментальной зависимости. Например, экспериментальные точки, изображенные на рис. 53, предполагают прямолинейную зависимость вида у = ах + b, а на рис. 54 - полином второй степени у = ах2 + bх + с. В общем случае можно говорить
Рис. 53
Рис. 54
Рис. 55
о подборе полинома степени n-1, который задает кривую, проходящую через все n точек (хi yi). Но построение такого полинома нецелесообразно, ибо существующая закономерность будет искажена случайными ошибками наблюдений. Для сглаживания случайных уклонений как раз и служит метод наименьших квадратов.
С его помощью определяют параметры а, b, с сглаживающих полиномов. Так, для прямолинейных зависимостей будем иметь уравнения (3.3) вида
………………..
(n>2)
Здесь роль неизвестных играют два параметра а и b, а роль измерений li - величины у; коэффициенты при а и b образуют матрицы
Поэтому имеем систему нормальных уравнений с двумя неизвестными
Решение легко выполнить с помощью обратной матрицы
где
Отсюда
(3.66)
(3.67)
Таблица 77 |
|||
Номера наблю дений |
xi |
yi |
υi |
1 |
1 |
2,8 |
-0,16 |
2 |
2 |
2,7 |
+0,11 |
3 |
3 |
2,9 |
+0,08 |
4 |
4 |
3,3 |
-0,16 |
5 |
5 |
3,2 |
+0,11 |
6 |
6 |
3,4 |
+0,08 |
7 |
7 |
3,6 |
+0,05 |
8 |
8 |
3,9 |
-0,08 |
9 |
9 |
4,0 |
-0,02 |
10 |
10 |
4,2 |
-0,04 |
Σ |
55 |
34,0 |
-0,03 |

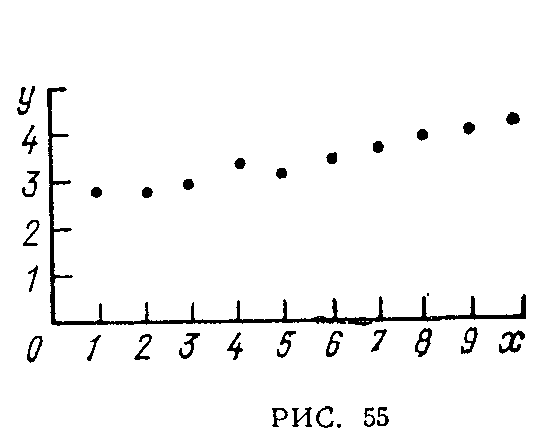

Рассмотрим пример. Пусть имеем пары наблюдений (xiyi), представленные в табл. 77 и на графике в виде точек (рис. 55).
Далее вычисляем:
[x2] = 385, [ху] = 200,9, [x2]n – [x2] = 325.
График показывает, что можно предположить функциональную зависимость у = ах + b. Согласно формулам (3.66) и (3.67) имеем
Далее вычисляем уклонения (см. табл. 77) υi=0.168xi+b-уi, и осуществляем контроль на основании (3.15) или в подробной записи [xυ] = -0,18 = 0; [υ] =-0,03 = 0.
Для оценки точности вычисляем
Согласно формуле (3.47) где
Поэтому
Можно показать, что когда функциональная зависимость имеет вид y=ax+b, задача нахождения параметров a и b математически тождественна задаче построения уравнения регрессии, однако по существу отличается от неё, так как наличие функциональной связи предполагает, что коэффициент корреляции r = 1. Так применяя метод наименьших квадратов к задаче 2.41 получим то же уравнение регрессии y=0.63x+0.71, но говорить о функциональной связи y и x не приходится(это видно по расположению точек на графике рис. 33).
Аналогично решается задача и для подбора параметров полиномов более высокого порядка в общем виде.
3.42 Составить коэффициенты нормальных уравнений для определения коэффициентов полинома y=ax2+bх + с.
Таблица 78 |
|||||
Номера наблюдений |
xi |
yi |
Номера наблюдений |
xi |
yi |
1 |
1,0 |
2,2 |
7 |
7,1 |
54,9 |
2 |
2,1 |
6,0 |
8 |
7,8 |
71,0 |
3 |
3,1 |
12,4 |
9 |
9,0 |
91,0 |
4 |
3,9 |
19,2 |
10 |
10,3 |
107,8 |
5 |
5,0 |
31,0 |
11 |
10,8 |
129,7 |
6 |
6,2 |
40,8 |
12 |
12,0 |
158,3 |
3.43. Определить коэффициенты сглаживающего полинома у=ах2+bх + с по следующим результатам измерений (табл. 78) и оценить их точность.
Рассмотрим здесь еще одну специальную задачу применения параметрического способа уравнивания. Пусть выполнено n измерений одной и той же величины и получены результаты yi искаженные систематическими ошибками ic, где с = const. Требуется из результатов измерений вывести не только уравненное значение величины X, но и оценить систематическую ошибку. В этом случае уравнения поправок будут υi=δx+ic+li где li = х(0)— уi. В качестве приближенного значения можно принять х(0)= 0 или какое-то удобное для вычисления значение, близкое к yi. Так как матрица коэффициентов уравнений поправок имеет вид
то получим матрицу коэффициентов нормальных уравнений
Вектор свободных членов будет
Решение получим с помощью обратной матрицы
(3.68)
по формуле
(3.69)
Τаблица 79 |
|||||
Номера приемов |
Значения уi |
Номера приемов |
Значения yi |
Номера приемов |
Значения Уi |
1 2 |
90°15'27,5" 29,7 |
9 10 |
90°15'37,3" 33,6 |
17 18 |
90°15'35,5" 38,8 |
3 4 |
29,7 30,9 |
11 12 |
31,7 33,2 |
19 20 |
33,3 32,1 |
5 |
34,6 |
13 |
37,9 |
21 |
38,7 |
6 |
34,1 |
14 |
34,9 |
22 |
39 1 |
7 |
31,3 |
15 |
35,3 |
23 |
39,4 |
8 |
33,5 |
16 |
27,2 |
24 |
39,9 |
Средние квадратические ошибки
Где
(3.70)
Рассмотрим следующий пример. В табл. 79 даны 24 измерения зенитного расстояния на одном из пунктов триангуляции*.
Предполагая, что измерения выполнялись равномерно во времени и влияние систематической ошибки пропорционально времени, получить наиболее надежное значение измеренного угла, оценку систематической ошибки с и оценить точность измерений и результатов.
Решение. В качестве приближенного значения х(0) примем величину х(0)=90°15'20". Тогда найдем
Матрица (3.68)
поэтому решение (3.69)
По смыслу задачи это будет наиболее надежное значение угла, отнесенного к начальному моменту измерений.
Для величины опуская здесь вычисления, согласно формуле (3.70) найдем
Поэтому точность измерений характеризуется средней квадратической ошибкой
а ошибки
Заметим, что если решать эту задачу, не предполагая наличия систематических ошибок, то получим
= 90°15'34,3"
и m = 3,72", не соответствующую точности измерений данным теодолитом.
3.44. Доказать, что если в каждом измерении одной и той же величины систематическая ошибка постоянна, то ее невозможно выявить рассмотренным способом, а величина m не будет искажена систематическим влиянием.
3.45. Составить матрицу коэффициентов нормальных уравнений, если систематическая ошибка действует по законам: 1) (i + b)с, 2) i2с, 3) аi2с, приняв n= 5.
3.46. С помощью таблицы случайных чисел (прил. XI) смоделировать ошибки n = 10 измерений со стандартом σ = 2 и с = 1, если систематические ошибки действуют по закону ic, где i - номер измерения. Получить оценку для систематической ошибки, оценить точность ее определения и точность измерений.
3.47. Сделать то же самое, если закон действия систематических ошибок φ(с) = c sin αj, где αj = αj-1 + 1°
