1.1 Графики

Данные, которые расположены в столбцах или строках, можно изобразить в виде графика (рис.1.3).

Рис. 1.3. Графики

Графики позволяют отображать зависимость данных (ось Y ) от величины, которая меняется с постоянным шагом (ось X). По оси Х могут располагаться как категории, так и числовые значения. Метки оси категорий должны располагаться по возрастанию или убыванию. Графики часто используют для отображения коммерческих или финансовых данных, равномерно распределенных во времени. Это особенно важно при наличии нескольких рядов (для одного ряда можно использовать ось категорий). Графики также можно использовать при наличии нескольких равномерно распределенных числовых меток, например, лет. Если числовых меток больше десяти, вместо графика лучше использовать точечную диаграмму.

Графики содержат следующие подтипы диаграмм.

• График и график с маркерами. Графики, выводимые с маркерами, указывающими на отдельные значения данных, или без них, используются для демонстрации непрерывного изменения величин со временем или в зависимости от упорядоченных категорий, особенно при наличии большого количества точек данных, если важен порядок их вывода.

• График с накоплением и график с накоплением с маркерами. Графики с накоплением, выводимые с маркерами, указывающими на отдельные значения данных, или без них, используются для демонстрации вкладов каждой величины со временем или в зависимости от упорядоченных категорий. Для лучшего представления этого типа данных вместо графиков можно использовать диаграммы с областями с накоплением.

• Нормированный график и нормированный график с маркерами. Нормированные графики, выводимые с маркерами, указывающими на отдельные значения данных, или без них, используются для демонстрации вклада каждой величины в итоговое значение. Для лучшего представления этого типа данных вместо графиков можно использовать диаграммы с областями с накоплением.

• Объемный график. На объемных графиках каждая строка или столбец изображаются в виде объемной ленты. Объемный график имеет горизонтальную, вертикальную оси и ось глубины, которые можно изменять.

Примечание: Графики без маркеров рекомендуется использовать при аппроксимации множества значений.

Задача 1

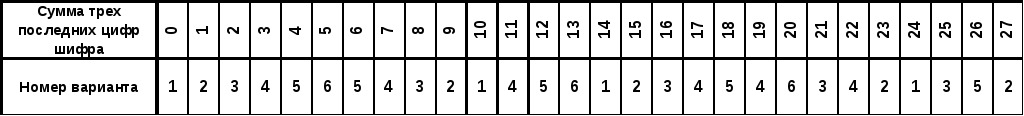

Число оборотов двигателя y функционально зависит от температуры x. Вычислить число оборотов двигателя y(x) при температуре a и b. Построить график этой функциональной зависимости на интервале [a,b] с шагом 0,05l; l – длина отрезка [a,b]. Номер варианта выбирается по сумме трех последних цифр шифра из следующей таблицы:

Варианты заданий:

N вар.	Функция	Точка a	Точка b
1		-2,751	0,269
2		-5,834	0,325
3		-15,237	21,142
4		-6,157	1,953
5		-1,976	2,052
6		-3,838	4,433

При построении диаграммы – графика рекомендуется:

1. выделить оси;

2. указать подписи оси x; установить для них числовой формат с точностью 1 знак, выравнивание «снизу-вверх»;

3. проградуировать ось y;

4. пометить маркерами точки, по которым строился график;

5. указать названия осей, название диаграммы и разместить их на нужные места, убрать легенду;

6. выделить линии сетки пунктиром.

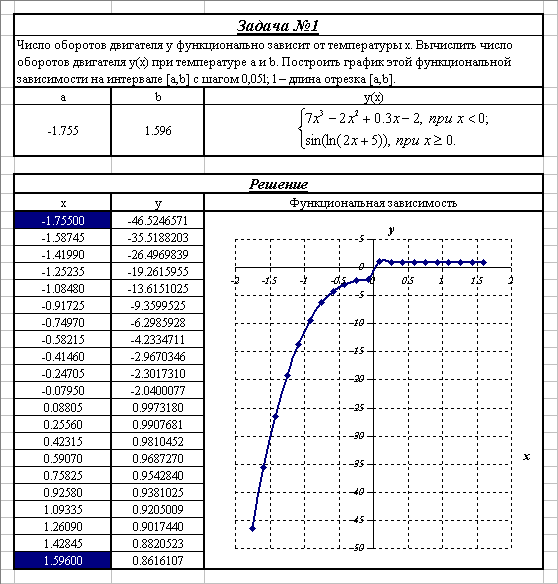

При оформлении решения рекомендуется придерживаться следующего образца (рис. 1):

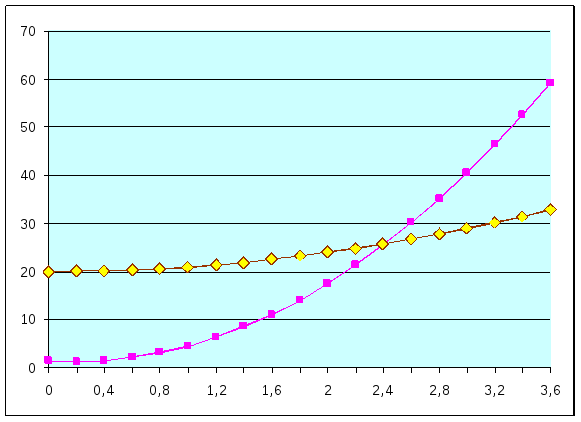

рис. 1

Исходные данные (a и b) вносятся ячейки, выделенные в образце черным цветом.

Пояснения. В условии задан отрезок [a,b], на котором требуется построить график. Шаг выбирается таким образом, чтобы исходный отрезок разбивался на 20 равных частей.
