3. Поверхностные диаграммы

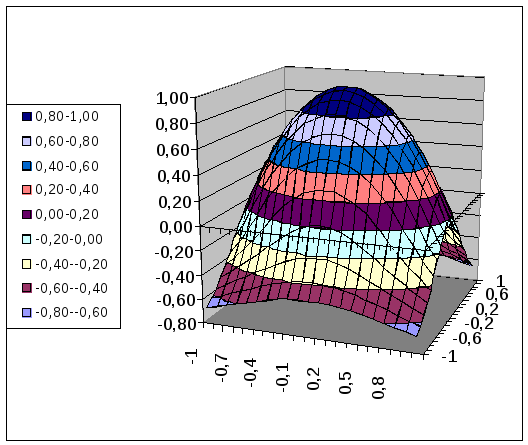

Поверхностные диаграммы (рис. 1.9) отображают два или несколько рядов данных в виде поверхности. В отличие от остальных диаграмм, в этом случае Excel применяет различные цвета для выделения значений. Поверхностные диаграммы можно использовать для иллюстрации категорий и рядов данных, имеющих числовые значения.
Рис. 1.9. Поверхностная диаграмма
Поверхностные диаграммы содержат следующие подтипы диаграмм.
-
Поверхностные диаграммы. Они отображают изменение значений в двух измерениях в виде поверхностей. Цвета на поверхностной диаграмме соответствуют значениям.
-
Проволочная (прозрачная) диаграмма. Построенная без использования цветов поверхностная диаграмма называется проволочной объемной поверхностной диаграммой.
-
Контурные и проволочные контурные диаграммы представляют собой вид сверху на поверхностные диаграммы. На контурных диаграммах разные цвета соответствуют определенным интервалам значений. Проволочная контурная диаграмма выводится без использования цветов.
Примечание: Без цветовой поддержки восприятие проволочных объемных, контурных и проволочных контурных диаграмм затруднено. Вместо них лучше использовать объемные поверхностные диаграммы.
Задача 3
Построить таблицу значений функции z(x,y) и ее отображение в виде поверхности на области с шагом 0,1 по каждому направлению. Номер варианта выбирается по разности между последней и предпоследней цифрой шифра из следующей таблицы:
Варианты заданий:
-
N вар.
Функция
1
2
3
4
5
При построении диаграммы – поверхности рекомендуется:
-
поставить подписи оси x и оси y;
-
проградуировать ось z так, чтобы поверхность разбивалась на 5-7 частей; все части окрасить в серый цвет; убрать цвета стенок и основания;
-
выделить оси и установить соответствующие форматы и выравнивания для подписи осей;
-
выбрать такую ориентацию поверхности, чтобы ее двумерное изображение было наиболее наглядным.

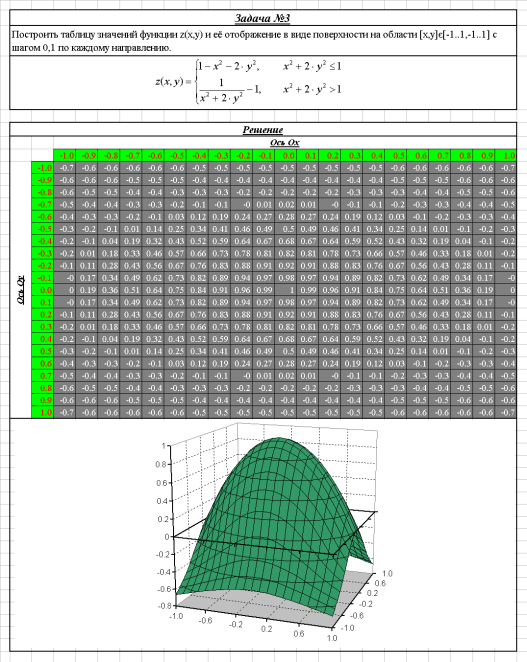

При оформлении решения рекомендуется придерживаться следующего образца (рис. 3):
|
рис. 3 |
4. Поиск решения Задача 4
Организация использует пять складов, на которых находится S1, S2, S3, S4, S5 тонн сырья. Его требуется доставить на 8 предприятий организации. Потребности предприятий в сырье равны P1, P2, P3, P4, P5, P6, P7, P8 соответственно, причем Si = Pj. Стоимость перевозки 1 тонны сырья с i-го склада на j-е предприятие равна Aji (матрица {A} задана). Средствами поиска решения определить план перевозок, при котором фирма понесет наименьшие издержки по перевозкам, и определить эти издержки.
Номер варианта выбирается по сумме последних трех цифр зачетной книжки из таблицы
Варианты заданий приведены ниже в таблице
Рекомендуется придерживаться следующего порядка:
-
Создать на листе математическую модель, задав в ней произвольные начальные значения (например, нули).
-
Вызвать средство поиска решения (меню Сервис) и установить параметры (рис. 4) и все требуемые ограничения (рис. 5).
|
рис. 4. Параметры поиска решения |
|
рис. 5. Ограничения поиска решения |
При выборе параметров рекомендуется использовать относительную погрешность 0,001 и допустимое отклонение 3-5%.
Изменяемые ячейки – план перевозок. Ограничения устанавливаются по смыслу задачи:
-
весь товар должен быть вывезен со складов, и все предприятия должны полностью удовлетворить свою потребность;
-
планируемые перевозки должны быть неотрицательны.
-
Найденное решение следует округлить до центнеров (1 знак после запятой) средствами форматирования ячеек.
|
рис. 6. Пример математической модели |
|
рис. 7. Пример оформления решения задачи |
