Амплітудна модуляція
-

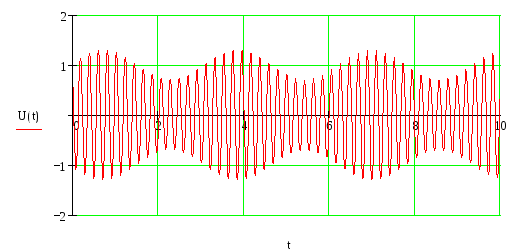

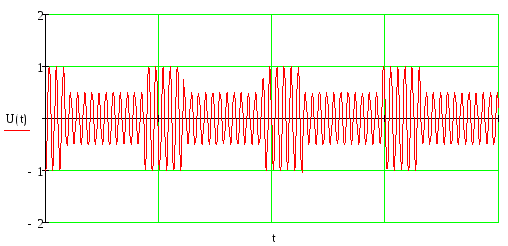

Однотональная

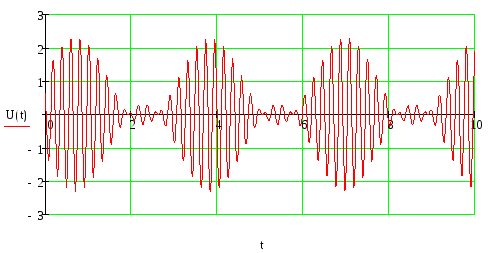

У режимі пере модуляції відбувається перекручування сигналу інформації.

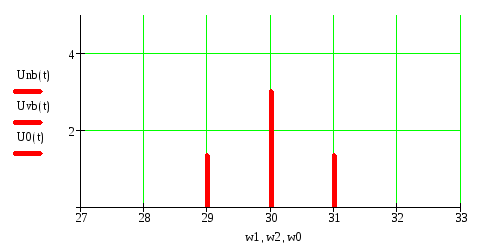

Спектр однотональних АМ коливань.
На основі тригонометричних перетворень розкладемо АМ коливання на суму елементарних функцій.
Визначимо потужність складових для АМ коливання.
Миттєва потужність АМ- сигналу дорівнює квадрату сумарної напруги.
Сумарна потужність сигналу визначається шляхом усереднення потужностей на досить великому відрізку часу.
Підставивши у вираження для визначення середньої потужності формулу для миттєвої потужності одержимо.
(1)
Розглянемо перший інтеграл.
Багатоканальна ам.
Вираження для багатотональної АМ.
К онтрольні питання
1. В чому суть модуляції?
2. Яку ширину спектру має АМ-коливання різних видів?
3. Написати рівняння для АМ-коливання при одно тональної та багато тональної модуляції.
Зміст протоколу
1.Намалювати спектральну та векторну діаграми для варіантів:
-
Номер варіанту
U0(В)
M1
МҐц
Ф1
M2
кГц
Ф2
МГц
1
10
0,1
0,01
00
0,6
1
300
5
100
2
12
0,2
0,2
350
0,5
4
300
10
0
3
14
0,3
5
450
0,6
3
300
100
600
4
16
0,4
1
600
0,7
10
300
500
60
5
18
0,5
0,1
300
0,4
1
600
10
00
6
20
0,25
0,01
450
0,2
2
600
50
0
7
22
0,15
1
00
0,6
40
300
5
100
8
24
0,2
1
350
0,5
10
300
10
0
9
26
0,14
0,1
450
0,6
0,1
450
100
600
10
30
0,22
10
600
0,7
10
300
500
600
За формулой:
При t=0
2. Найти рівняння АМ-коливання, якщо амплітуда несучої Um=6,5В, частота несучої 6,25*106Гц, коефіцієнт модуляції m=0.15, частота моделюючого коливання 2800Гц.
3.Написати рівняння АМ-коливання, якщо інформаційний сигнал має 4 гармонійних складових.
