Контольні питання
-
Поясніть різницю між поняттями “інформація”, “повідомлення”, “сигнал”. Що таке первинний сигнал.
-
Зобразіть структурну схему системи передачі дискретних повідомлень та поясніть де в ній знаходиться кодек, модем, дискретний канал, неперервний канал.
-
Сигнал пройшов через підсилювач, що підсилює потужність у 10 разів не вносячи спотворень. Як зміниться його динамічний діапазон?
-
Наведіть приклади мультиплікативних завад в радіо та провідних каналах. Поясніть причини їх виникнення.
-
Які фізичні характеристики сигналу задають його об’єм?
-
Наведіть приклади перетворення сигналу без зміни його об’єму.
Зміст протоколу
1. Закодувати 2 літери свого ім’я в коді МТК2
2. Промоделювати дискретний сигнал всіма видами модуляції(див.рис.6)
Таблиця коду МТК-2 |
|
А |
11000 |
Б |
10011 |
Ц |
01110 |
Д |
10010 |
Е |
10000 |
Ф |
10110 |
Г |
01011 |
Х |
00101 |
И |
01100 |
Й |
11010 |
К |
11110 |
Л |
01001 |
М |
00111 |
Н |
00110 |
О |
00011 |
П |
01101 |
Я |
11101 |
Р |
01010 |
С |
10100 |
Т |
00001 |
У |
11100 |
Ж |
01111 |
В |
11001 |
Ь |
10111 |
Ы |
10101 |
З |
10001 |
Лабораторна робота Періодичні сигнали та ряд Фур’є.
Мета: Вивчення основних методів розкладання періодичних сигналів за допомогою рядів Фур’є .
Теоретичні положення
Періодичним сигналом називається будь-який сигнал, для якого виконується умова , де n=1,2,3…,T період проходження сигналів.
Будь-який періодичний сигнал можна уявити у вигляді суми елементарних складових (базисних функцій). Якщо базисною функцією є гармонійний сигнал то ряд Фур'є має вид:
-кругова частота, обумовлена величиною періоду.
Введемо основні формули ряду Фур'є: задамо на відрізку часу ортонормований базис, утворений гармонійними функціями з кратними частотами: ; ; ; ; і т.д.
На підставі прийнятої Фур'є за базисні функції набору ортонормваних гармонійних функцій можна вивести формули для обчилення коефіцієнтів і параметрів ряду Фур'є.
-постійна складова ряду Фур'є.
- косинусна складова ряду Фур'є.
-синусна складова ряду Фур'є.
Запишемо другу тригонометричну форму запису ряду Фур'є:
Відповідно до останніх формул у загальному випадку періодичний сигнал представляється як сума постійних складової і гармонік, частота першої з який дорівнює , другий ,третьої , і т.д. Число гармонік у сумі для повного представлення сигналу має бути нескінченно велике.

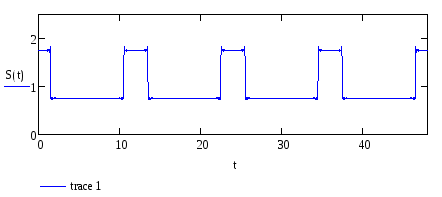

Для прикладу зобразимо розкладання у ряд Фур’є періодичної послідовності прямокутних імпульсів і подивимось, як зміняться параметри імпульсів від кількості гармонік у сумі.
Період слідування імпульсів
T=12
Тривалість імпульсів
τ=3
Кількість гармонічних складових
n=105
Таким чином по експериментуйте з періодом, тривалістю імпульсів та кількістю гармонійних складових і подивіться як зміниться форма імпульсів. Змалюйте в протоколи кілька графіків при одних і тих же періоді та тривалості, але різній кількості гармонійних складових.
Спектр періодичного сигналу називають лінійним чи дискретним спектром тому що він складається з окремих ліній, пропорційних амплітуді косинусів розташованих на окремих частотах, що йдуть із кроком
Амплітудно-частотная і фазо-частотная характеристики цілком визначають структуру спектра періодичного коливання.
Амплітудно-частотний спектр.(АЧС)
Для періодичної послідовності прямокутних імпульсів значення спектральних складових змінюються за законом аркового синуса. Уведемо нове поняття, що у радіотехніці називається скважністю , і визначається по формулі:
Скважність q- кількість гармонік під одніею аркою + нульова (постійна величина). Так, якщо скважність дорівнює 4 то під першою аркою зберігається 85% усього сигналу.
Зі збільшенням частоти амплітуда спектральних складових зменшується, що власне і ілюструють приведені вище графіки.
