Технические характеристики
|
Калибр, мм |
50 |
|
Выстрел |
с гранатами ГС 50М, ГСЗ 50, ЭГ 50, ГО 50, ГК 50, ГВ 50, ГД 50 |
|
Масса оружия без выстрела, кг |
6,3 |
|
Длина оружия, мм |
890 |
|
Начальная скорость, м/с |
92 |
|
Прицельная дальность стрельбы , м |
150 |
Ручной гранатомет рпг-16 «Гром»
СССР
Ручной гранатомет РПГ-16 «Гром» представляет собой дальнейшее развитие РПГ-7. Отличие состоит в большем калибре ствола и использовании калиберной кумулятивной гранаты.
Ствол гранатомета РПГ-16 «Гром» разборный, состоит из передней отделяемой трубы и патрубка (с камерой сгорания порохового заряда) в задней части. На стволе крепятся прицельные приспособления. Снизу находится рукоятка управления огнем и ударно-спусковой механизм. Камера сгорания порохового заряда снаружи прикрыта пластмассовыми накладками для исключения ожога стрелка. Импульсный генератор ударно-спускового механизма в момент выстрела вырабатывает электрический импульс, поджигающий электрозапал стартового заряда. Основной прицел гранатомета оптический ПГО-16 (2,7х), но кроме него есть и открытый прицел.
Для стрельбы из гранатомета используется выстрел с реактивной противотанковой гранатой ПГ-16В кумулятивного действия. Диаметр гранаты совпадает с калибром ствола. Граната выбрасывается из ствола пороховыми газами стартового порохового заряда. В полете запускается ее реактивный двигатель, обеспечивая дополнительное увеличение скорости полета. Стабилизация гранаты в полете осуществляется ее вращением. Вращение происходит за счет выхода пороховых газов из восьми отверстий, высверленных под углом возле сопла реактивного двигателя и шестилопастного раскрывающегося в полете стабилизатора.
Технические характеристики
|
Калибр, мм |
73 |
|
Длина, мм |
1104 |
|
Длина выстрела, мм |
685 |
|
Вес оружия, кг |
9,6 |
|
Начальная скорость гранаты, м/с |
50 |
|
Дальность прицельного выстрела, м |
до 800 |

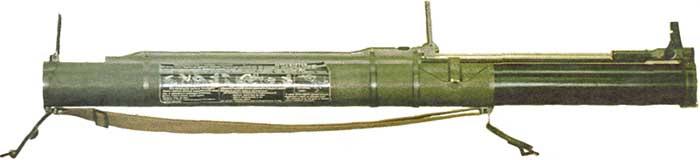

Ручной гранатомет рпг-18 «Муха»
СССР
Ручной гранатомет РПГ-18 «Муха» был принят на вооружение в 1972 году. Граната РПГ-18 предназначалась для замены ручных противотанковых кумулятивных гранат типа РКГ-3 с целью усиления огневых возможностей стрелковых подразделений в борьбе с бронированными средствами противника.
Пусковое устройство гранаты представляет собой гладкостенную телескопическую конструкцию, состоящую из наружной и внутренней труб. Прицельное приспособление состоит из подпружиненных мушки и диоптра. На предохранительной стойке имеются два близко расположенных друг к другу диоптрийных отверстия: верхнее - для прицеливания при температуре воздуха от 0 С до -50 С, нижнее - для прицеливания при температуре воздуха от 0 С до +50 С.
Для перевода РПГ-18 в боевое положение необходимо открыть заднюю крышку и раздвинуть трубы до упора. Для взведения ударного механизма следует повернуть предохранительную стойку вниз до упора и затем отпустить ее. Производство выстрела осуществляется нажатием на спусковой рычаг шептала. После перевода в боевое положение (в случае не израсходования) РПГ-18 предписывается разрядить выстрелом в сторону противника.
