8.3.Алгоритм быстрого преобразования Фурье
При вычислении N коэффициентов ДПФ согласно (8), или ОДПФ, согласно (11), надо выполнить N² достаточно трудоемких операций умножения. При больших массивах N (порядок 10³ и выше) использование (8) и (11) в реальном масштабе времени затруднительно из-за ограниченного быстродействия вычислительных устройств. Задача существенно упрощается с применением алгоритмов быстрого преобразования Фурье (БПФ), которые сводят обработку заданного массива данных к обработке массивов с меньшим числом членов и, тем самым, существенно уменьшается требуемое число операций умножения.
Сущность
одного из алгоритмов БПФ для вычисления
коэффициентов Ćn для
массива вещественных данных {x()},
объема N=2r,
где r - целое число, состоит
в следующем.
Р
азобьем
исходный массив данных {x(
)}
на две части с четными и нечетными
номерами:

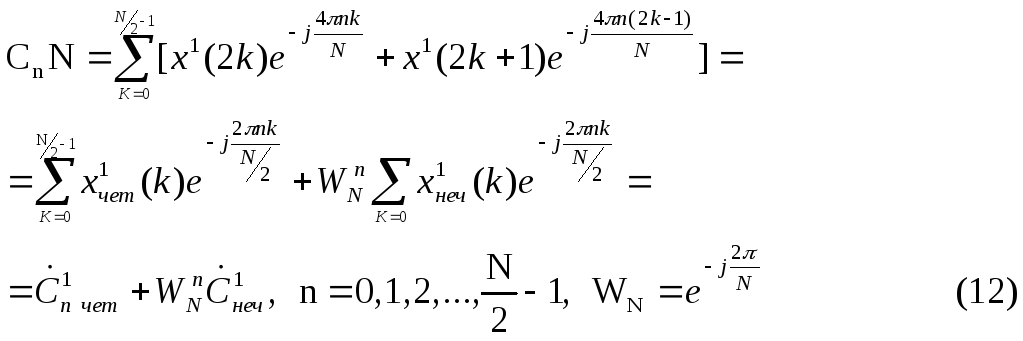

Согласно (8) коэффициенты N·Ćn на первом этапе разбиения равны:
И
з
(12) следует, что последовательности
коэффициентов ùnчет и
ùnнеч обладают свойством
периодичности с периодом N/2:

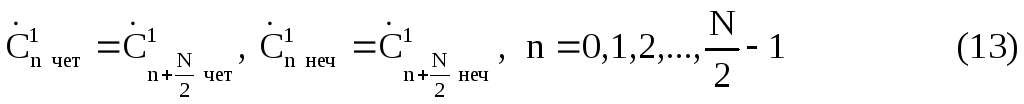

К
роме

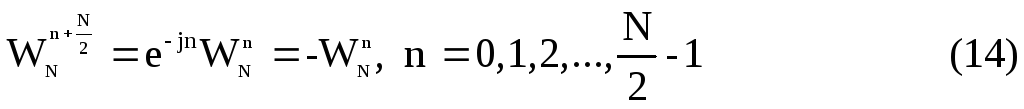

того, для n>N/2
множитель в (12) можно представить
в виде:
С
учетом (12), (13) и (14) для всех n=0,1,2,3…N-1
можно записать:
Причем
знак "-" соответствует значениям
n=N/2, N/2+1,…
N-1. Подсчитаем, сколько
требуется операций умножения при
вычислении всех значений ĆnN
по алгоритму (15). Для вычисления всех
ùnчет по (12) требуется
(N/2)² умножений. Столько
же умножения требуется для вычисления
всех ùnнеч. Кроме того,
потребуется N умножений
ùnнеч на число + .
Следовательно,
потребуется 2(N/2)²+N
умножений. При больших N
требуемое число умножений равно
N²/2=Nlog2N
(при N=4), что в 2 раза меньше,
чем по алгоритму (8).
Ч
етные
отсчеты исходной последовательности
Х¹чет(k) (их всего N/2)
разобьем далее на втором этапе разбиения
на четные и нечетные компоненты x"(2k)
и x"(2k+1)
(их число равно N/4). ДПФ
последних обозначим Ć"nчет
и Ć"nнеч. Тогда можно
написать:
Аналогичное
разбиение выполняется над нечетными
отсчетами исходной последовательности
Х¹неч(k). Для вычисления
всех ĆnN согласно формулам типа (16) (по
массиву данных
)
потребуется число умножений (при N=8).
Процесс разбиений можно продолжать r раз до тех пор, пока не получится последовательность из одного элемента, ДПФ которого совпадает с самим элементом. Далее надо собрать результаты отдельных разбиений для вычисления суммарных значений ĆnN. Анализ показывает, что число операций умножения, необходимых для вычисления БПФ, не больше, чем Nr=Nlog2N, что при больших N существенно меньше, чем N2. БПФ по рассматриваемому методу осуществляют в следующем порядке. Сначала для получения желательного при обработке сигнала порядке следования отсчетов x(k), k=0,1,2,…,N-1, выполняется двоично-инверсная перестановка исходной последовательности x(q), q=0,1,…, N-1. Для этого записывают порядковые номера элементов x(q) в двоичном коде и инвертируют порядок следования разрядов. Новый порядок следования элементов x(k) определяется номерами, получаемыми после инверсии разрядов.
Пример для N=4
x(q) |
|
x(k) |
|
0 |
00 |
00 |
0 |
1 |
01 |
10 |
2 |
2 |
10 |
01 |
1 |
3 |
11 |
11 |
3 |
Новый порядок следования элементов следующий: x(0), x(2), x(1), x(3). После этого поступают так: на первом этапе вычислений определяют 2-х точечные элементы ДПФ "новой" последовательности x(k), объединяя попарно элементы этой последовательности; на втором этапе из 2-х точечных ДПФ получают 4-х точечные ДПФ, пользуясь основной операцией данного метода (об этом ниже); затем 4-х точечные ДПФ объединяются в 8-ми точечные и т.д.
Базовые операции показывают, как два входных числа A и B объединяются для получения двух выходных чисел X и Y. Для метода прореживания во времени базовая операция имеет вид:
- в графическом виде

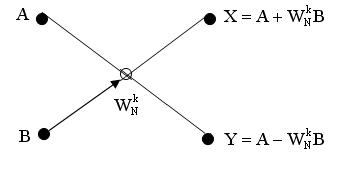

Операция
"бабочка",
используемая при
реализации алгоритма БПФ (стрелка
означает умножение
на B).

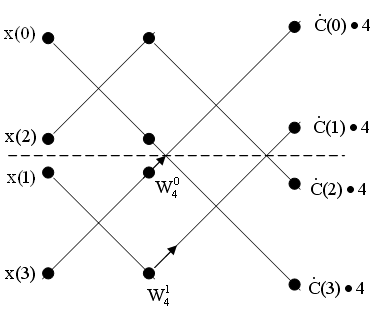

Граф для вычисления БПФ при N=4

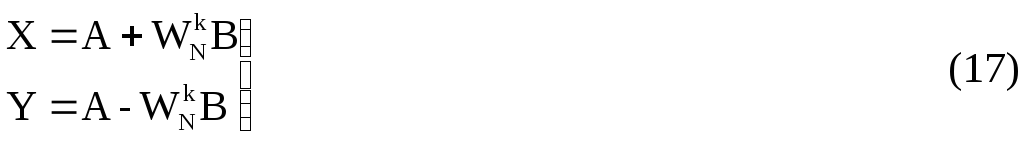

или в форме уравнений
П
ри
вычислении двухточечного ДПФ k=0
и выходные числа X и Y
определяются без операции умножения
X=A+B,
Y=A-B.
Ч
тобы
воспользоваться рассмотренной процедурой

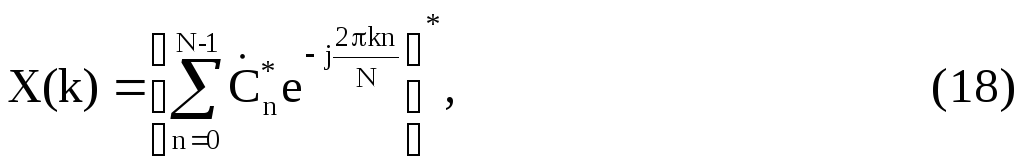

БДПФ для вычисления ОДПФ, запишем (11) в
виде
*) – комплексно-сопряженные числа.
Вводя массив данных (вместо x(n)), можно найти сумму в (18) по изложенной выше методике БДПФ, а затем для нахождения x(k) найти комплексно-сопряженное значение полученного результата.
Существуют и другие методы вычисления БДПФ, т.е. другие методы группирования исходных данных x(k).
