Обзор существующих программных реализаций
ГИС-редактор «City Explorer»
City Explorer представляет собой профессиональную полнофункциональную ГИС для создания, редактирования и анализа цифровых карт. Система включает в себя редактор векторной графики, СУБД, редактор условных знаков (для точек, линий и полигонов). Также среди ее стандартных возможностей – полный набор функций для редактирования карт и нанесения объектов, различные виды поиска, маршрутизатор, обращение к внешним БД, встроенный язык VBA, возможность подключения растровых данных и разработки своих модулей расширения на основе СОМ технологий [4].
Возможности редактирования:
определение прав отдельных пользователей;
создание собственных слоев картографических данных;
редактирование метаданных;
редактирование объектов данных;
создание расширений функциональности системы и дополнительных моду-лей.
City Explorer является платным программным обеспечением (ПО), стоимость одной лицензии – 16 800 рублей.
Городская информационная система ДубльГИС
Информационная система ДубльГИС – современная замена бумажным картам и справочным службам. Все версии ДубльГИС выходят ежемесячно и распространяются бесплатно. Электронные карты городов ДубльГИС создаются профессиональной картографической службой по актуальным спутниковым снимкам (данные дистанционного зондирования спутников Iconos и Quickbird). Для уточнения карты проводится объезд территории города [5] (рис. 3.1).
Возможности ДубльГИС позволяют:
найти на карте любой из объектов: дом по адресу, улицу, жилой массив, район, остановку городского транспорта, железнодорожную станцию, станцию метро;
получить информацию о находящихся в здании организациях;
измерить расстояние между объектами или оценить длину определенного маршрута;
распечатать фрагменты карты вместе с информацией о выбранных зданиях;
делать собственные пометки на плане города.
Рисунок 3.1 – Панорамная карта в ДубльГИС
Раздел «Транспорт» в справочниках ДубльГИС включает информацию по коммерческим и муниципальным маршрутам наземного транспорта(автобусы, троллейбусы, трамваи, маршрутные такси) (рис. 3.2).

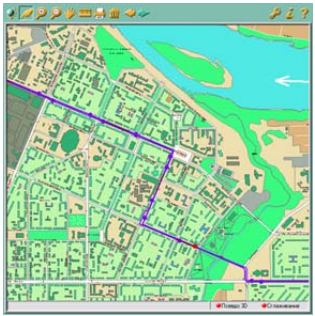

Рисунок 3.2 – Схема маршрута движения в ДубльГИС
Возможности:
просмотр схемы маршрутов на карте города;
поиск остановки городского транспорта на карте и просмотр соответствующих номеров маршрутов;
поиск вариантов проезда между двумя выбранными остановками с учетом пересадок и пеших переходов между близкорасположенными остановками.
ГИС «Открытый город»
Открытый город – электронная схема нескольких городов России, объединенная с телефонным справочником организаций. Информация в справочнике, а также схематическая информация обновляется ежемесячно. Программа распространяется бесплатно [6].
Возможности программы «Открытый город» совпадают с возможностями рассмотренной ранее программы ДубльГИС. Существуют лишь незначительные различия в интерфейсе. В ГИС «Открытый город» заложены карты всех крупных Российских городов.
Рисунок 3.3 – Карта в ГИС«Открытый город»
Электронная справочная система города
Эта система имеет много общего с рассмотренными выше программами: Дубль-ГИС и «Открытый город», однако она значительно превосходит их по предоставляемым возможностям. К основным положительным моментам электронной справочной системы города Калуги можно отнести:
расположение объектов на схеме по тематическим слоям;
поиск домов по адресу, предприятий – по наименованию;
возможность выбора объекта на карте и получения информации о нем (рис. 3.4);
Рисунок 3.4 – Обзор дополнительной информации об объекте
вычисление расстояний и площадей (рис. 3.5);
Рисунок 3.5 – Выделение района и вычисление его площади
экспорт полученной информации в MS Excel;
определение кратчайших транспортных маршрутов[7].
Предоставляемые этой программой возможности позволяют осуществлять с ее помощью следующие мероприятия:
контроль за состоянием зданий и памятников архитектуры;
контроль за транспортной системой города;
мониторинг социально-экономической обстановки в городе в динамическом режиме;
анализ чрезвычайных ситуаций и катастроф;
экологический мониторинг территории города.
