Практическое занятие № 14, 15
Наименование: Конфигурирование интерфейсов маршрутизатора в режиме Simulation. Динамическая маршрутизация. Конфигурирование протокола RIP
1. Цель: Изучить основы построения ЛВС средствами программы Packet Tracer, сконфигурировать интерфейсы маршрутизаторов, протестировать схему в режиме Simulation. Провести конфигурирование протокола RIP.
Подготовка к занятию: по предложенной литературе повторить тему «Маршрутизация» и ответить на следующие вопросы:
2.1 Что такое маршрутизация?
2.2 Что из себя представляет таблица маршрутизации?
2.3 Какие протоколы маршрутизации вам известны?
3. Литература:
3.1 Бикбова Л.Р. Инфокоммуникационные системы и сети, конспект лекций, 2012
3.2 Шомас Е.А. Учебно – методическое пособие Современные сетевые технологии», Гриф УМЦ СПО, 2011
3.3 Сети и системы передачи информации на базе коммутаторов и маршрутизаторов Cisco: Учебное пособие/ Н.Н. Васин, Самара: ПГАТИ, 2008
3.4 Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы: учебник для вузов. 3-е изд. _ СПб.: Питер, 2009 с.: ил.
4. Перечень оборудования и программного обеспечения:
4.1 ПЭВМ, подключенные к сети Интернет
4.2 Программа – симулятор Cisco Packet Tracer
5. Задание:
5.1 Собрать предложенную схему ЛВС, назначить IP – адреса компьютерам и маршрутизаторам, произвести настройки протоколов, протестировать работоспособность сети
Порядок выполнения работы:
6.1 Выбор устройств, входящих в сеть
6.1.1. В область выбора типа сетевого оборудования выберите тип “Switches”.
6.1.2. В области выбора устройства выберите “2950-24”.
6.1.3. Кликните левой кнопкой мыши в поле 1 для того, чтобы выбранное устройство появилось в рабочей области.
6.1.4. Аналогично пунктам 6.1.1-6.1.3 добавьте 2 персональных компьютера PC-PT типа “End devices”.
6.2 Соединение устройств в сеть
6.2.1. Выберите тип “Connections”.
6.2.2. В области выбора устройства выберите “Copper Straight-through”, после чего кликните на первом из соединяемых устройств, из появившегося списка портов в данном случае выберите FastEthernet, после чего проведите аналогичную операцию со вторым соединяемым устройством.
6.3 Назначение ip-адресов
6.3.1. Кликните на “PC0”. В появившемся окне выберите закладку “Desktop”, затем кликните на значке “IP Configuration”. В появившемся окне назначьте следующие настройки:
PC 0
IP address 192.168.1.1
Subnet Mask 255.255.255.0
Default Gateway 192.168.1.10
PC 1
IP address 192.168.1.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.1.10
Если вы правильно соединили устройства, то через некоторое время соединенные порты устройств обозначатся зеленым цветом.
6.4 Добавление второй сети
6.4.1. Аналогично пунктам 6.1-6.3 создайте еще одну локальную сеть, коммутационным устройством которой будет устройство “Hub-PT”. В этой сети назначьте IP-адреса и основной шлюз аналогичным способом из диапазона 192.168.2.0.

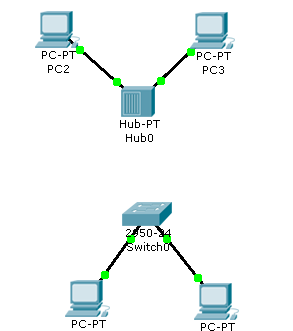

В результате выполнения пунктов 6.1-6.4 вы должны получить две не соединенные локальные сети, состоящие из двух персональных компьютеров и одного коммутационного устройства (см. рис. 1).
Рисунок 1. Результат выполнения пунктов 6.1-6.4
6.4.2. Проверьте работу созданных локальных сетей с помощью отправки пакета “ping” (см. приложение).
