1.4. Просмотр структуры пакета

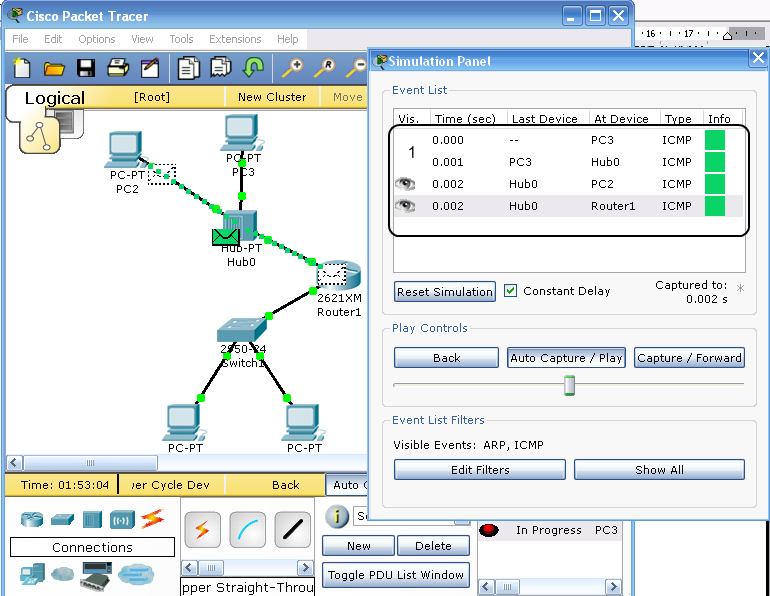

Рисунок 7. Просмотр пакетов, созданных в процессе симуляции

На рисунке 7 цифрами обозначены:

  1. Поле, в котором отображаются все пакеты выбранного типа, созданные в процессе симуляции.

  2. Пакет на пути следования от одного пункта до другого.

Пакеты, созданные в процессе трассировки движения одного пакета отображаются одним цветом, как в списке пакетов, так и в рабочей области.

Порядок выполнения действий

1. В поле списка пакетов выберите пакет, информацию о котором вы хотите получить, дважды кликнув по нему.

2. После того, как выбранный Вами пакет отобразится в рабочей области, кликните по нему один раз.

3. Перед Вами появится окно информации о пакете в момент его нахождения на коммуникационном устройстве (см. рис. 8).

4. Для просмотра пути обработки информации в пакете на каждом из используемых уровней модели OSI на закладке “OSI Model” (см. рис. 8а) с помощью кнопок “Previous Layer” и “Next Layer” можно проследить изменения информации в порядке ее обработки устройством сети.

5. Для просмотра структуры входящего пакета (только для устройств, которые не являются начальным отправителем пакета) зайдите на закладку “Inbound PDU Details” (см. рис. 8б).

6. Для просмотра структуры исходящего пакета (только для устройств, которые не являются конечным получателем пакета) зайдите на закладку “Outbound PDU Details”.

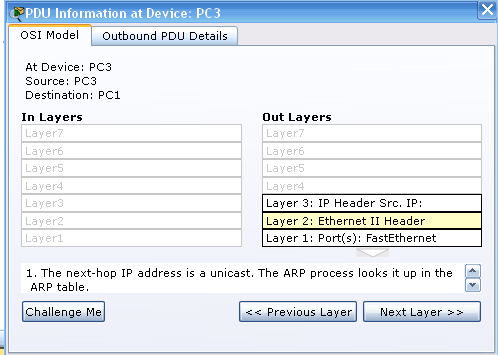

а) Информация о пакете на каждом из уровней модели OSI

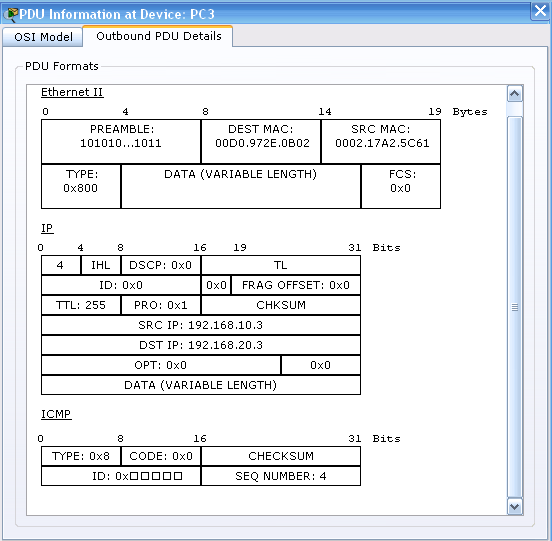

б) Структура входящего пакета

Рисунок 8. Окно информации о пакете

1.5. Работа с таблицами протоколов

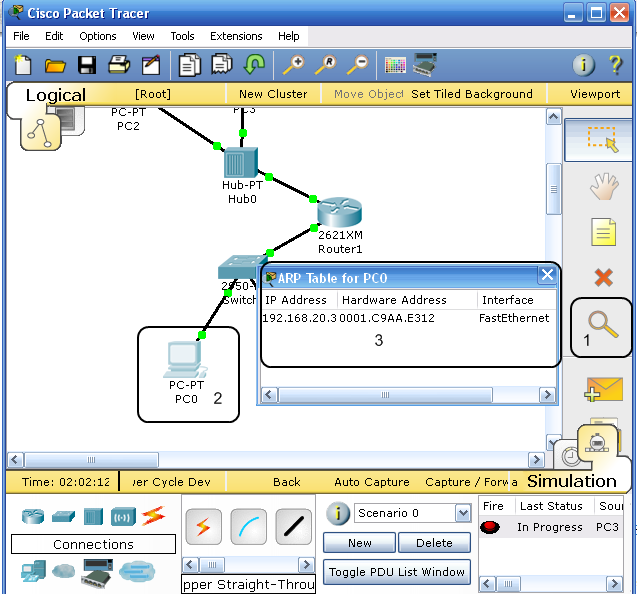

Рисунок 9. Просмотр таблицы ARP устройства PC0

На рисунке 9 цифрами обозначены:

1: Кнопка просмотра информации устройства.

2: Устройство, информацию о котором необходимо просмотреть.

3: Таблица ARP устройства PC0.

Порядок выполнения действий

1. Нажмите на кнопке просмотра информации об устройстве.

2. Нажмите на устройстве, информацию о котором необходимо просмотреть.

3. В случае если у устройства несколько таблиц появится меню, в котором можно будет выбрать необходимый тип таблицы. Если же у устройства только одна таблица, то она отобразится автоматически.

В рамках данной лабораторной работе будет отслеживаться изменение таблиц ARP устройств в процессе прохождения пакетов по сети. Для очистки таблиц ARP необходимо в настройках персонального компьютера на закладке “Desktop” кликнуть на значке “Command Prompt” и ввести команду “arp -d”.

1.6 Настройка динамической маршрутизации rip

Протокол RIP (Routing Information Protocol) является внутренним протоколом маршрутизации дистанционно-векторного типа, он представляет собой один из наиболее ранних протоколов обмена маршрутной информацией и до сих пор чрезвычайно распространен в вычислительных сетях ввиду простоты реализации. Кроме версии RIP для сетей TCP/IP существует также версия RIP для сетей IPX/SPX компании Novell. Для IP имеются две версии протокола RIP: первая и вторая.

Протокол RIPvl не поддерживает масок, то есть он распространяет между маршрутизаторами только информацию о номерах сетей и расстояниях до них, а информацию о масках этих сетей не распространяет, считая, что все адреса принадлежат к стандартными классам А, В или С.

Протокол RIPv2 передает информацию о масках сетей, поэтому он в большей степени соответствует требованиям сегодняшнего дня. Так как при построении таблиц маршрутизации работа версии 2 принципиально не отличается от версии 1, то в дальнейшем для упрощения записей будет описываться работа первой версии.

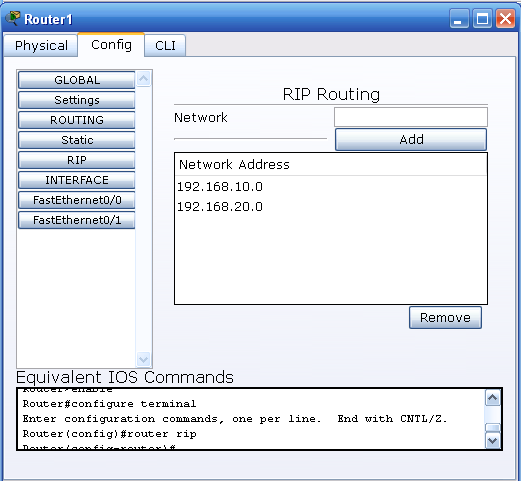

Рисунок 10. Окно настроек протокола RIP маршрутизатора

Порядок выполнения действий

1. Зайдите в настройки маршрутизатора на закладку “Config” (см. рис. 10).

2. В поле “Network” введите адрес сети, подключенной к порту маршрутизатора.

3. Нажмите кнопку “Add” чтобы добавить введенный адрес в список сетей.

4. Повторите операции 2 и 3 пока все подключенные сети не будут в списке “Network Address”.

5. Для удаления сети выделите ее в списке “Network Address” и нажмите кнопку “Remove”.
