Практическое занятие № 21
Наименование: Принципы конфигурирования виртуальных сетей
1. Цель: Научиться проводить конфигурирование сетей на коммутаторах серии 2900 в среде Cisco Packet Tracer.
2. Подготовка к занятию: по предложенной литературе повторить тему «Виртуальные сети. Общие сведения» и ответить на следующие вопросы:
2.1 Что называется «виртуальной сетью»? Для чего она используется?
2.2 На основе каких сетевых устройств строится виртуальная сеть?
3. Литература:
3.1 Бикбова Л.Р. Инфокоммуникационные системы и сети, конспект лекций, 2012
3.2 Васин В.В. Сети и системы передачи информации на базе коммутаторов и маршрутизаторов Cisco: Учебное пособие/ Н.Н. Васин, Самара: ПГАТИ, 2008
3.3 Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы: учебник для вузов. 3-е изд. _ СПб.: Питер, 2009 с.: ил.
4. Перечень оборудования и программного обеспечения:
4.1 ПЭВМ, подключенные к сети Интернет
4.2 Программа – симулятор Cisco Packet Tracer
5. Задание:
5.1 Соберите схему, предложенную на рисунке.
5.2 Необходимо на коммутаторе сконфигурировать две VLAN. Во VLAN1 должны входить два ПК (назначаются два интерфейса), во VLAN2 входят три ПК (назначаются три интерфейса).
5.3 Просмотреть полученную конфигурацию.
6. Порядок выполнения работы:
6.1 Запустить программу Packet Tracer, на рабочее поле переместить коммутатор 2950-24. На этом коммутаторе сконфигурируем две виртуальные сети –VLAN2 и VLAN3.
6.2 Для перехода в режим конфигурирования VLAN на коммутаторах серии 2900 используется команда vlan database. Задание номера виртуальной сети производится командой vlan _number. Например:
Прежде чем начать конфигурирование VLAN необходимо войти в привилегированный режим командой enable
6.3 По аналогии сконфигурируйте VLAN3.

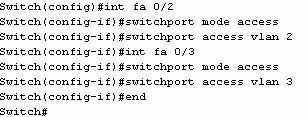

6.4 Следующим шагом необходимо назначить VLAN на один или более интерфейсов, например на интерфейс FastEthernet 0/2:
Перед назначением VLAN на интерфейсы необходимо войти в режим конфигурирования командой config t
6.5 Полученную конфигурацию можно просмотреть с помощью команды show vlan или show vlan brief.
Например:
6.6 Для удаления виртуальной сети с какого-либо интерфейса производится командой
7. Содержание отчета:
7.1 Наименование и цель работы
7.2 Выполненное задание
7.3 Выписать основные команды и их назначение. Ответ оформить в виде таблицы:
Команда |
Действие |
|
|
7.4 При просмотре своей конфигурации выписать какие интерфейсы входят в каждую VLAN
7.5 Ответы на контрольные вопросы
7.6 Вывод о проделанной работе
8. Контрольные вопросы:
8.1 Назначение VLAN?
8.2 Что такое VTP, какие функции он выполняет?
ПРИЛОЖЕНИЕ:
В сетях на коммутаторах возможно создание виртуальных локальных сетей (VLAN), которые представляют собой логическое объединение групп станций сети. Обычно VLAN группируются по функциональным особенностям работы, независимо от физического местонахождения пользователей. Обмен данными происходит только между устройствами, находящимися в одной VLAN. Обмен данными между различными VLAN производится только через маршрутизаторы. Сети VLAN повышают производительность, обеспечивают фильтрацию передач и широковещательными адресами, улучшают масштабируемость, безопасность и управляемость.
В устройствах Cisco, протоколVTP(VLAN Trunking Protocol) предусматривает VLAN-домены для упрощения администрирования. VTP также выполняет «чистку» трафика, направляя VLAN трафик только на те коммутаторы, которые имеют целевые VLAN-порты (функция VTP pruning). Коммутаторы Cisco в основном используют протокол802.1Q Trunkдля обеспечения совместимости информации.
По умолчанию на каждом порту коммутатора имеется сеть VLAN1 или VLAN управления. Сеть управления не может быть удалена, однако могут быть созданы дополнительные сети VLAN и этим альтернативным VLAN могут быть дополнительно назначены порты.
