5.3. Эквивалентные многофазные схемы
Повышение кратности пульсации схемы по выходному напряжению возможно путем включения последовательно или параллельно двух выпрямительных блоков. Напряжения питания этих блоков, а значит, и мгновенные значения их выходного напряжения должны иметь определенный фазовый сдвиг α. Например, при использовании двух трехфазных выпрямителей (T = 3) период пульсации выходного напряжения Т равен 2π/3 или электрическому углу 120° (рис. 5.5, а, б).

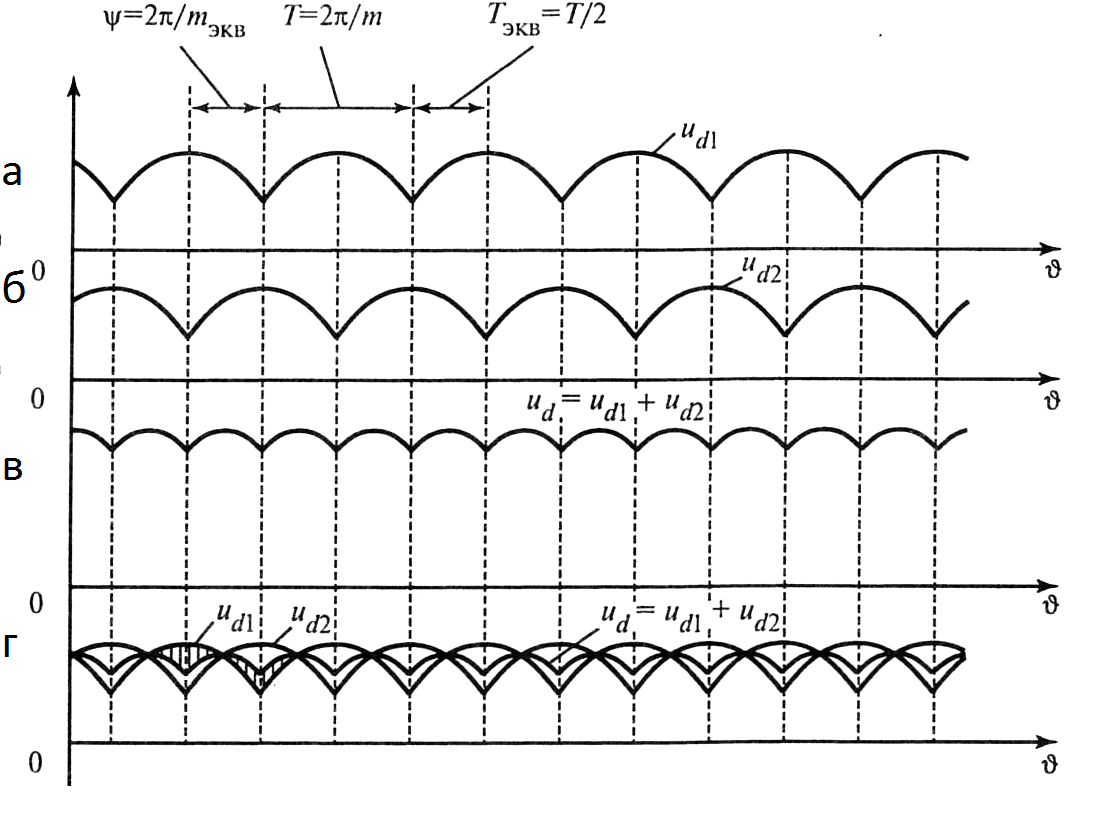

Рис. 5.5. Кривые напряжения на элементах схемы
Если питающие напряжения этих двух выпрямителей сдвинуть одно относительно другого на угол α = π/2, то в результате сложения выходных напряжений (что получается при последовательном включении двух выпрямительных блоков) частота пульсаций напряжения на нагрузке увеличивается в 2 раза Ud=Ud1+Ud2. Эквивалентная двенадцатифазная схема выпрямления показана на рис.5.6, а. На схеме трехфазные линии электропередачи и трехфазные соединения внутри схемы для простоты показаны в виде одной трижды перечеркнутой линии. Два шестифазных выпрямителя (Т = 6), собранных по трехфазной мостовой схеме, по выходу включены последовательно и работают на общую нагрузку. Для повышения частоты пульсации выходного напряжения в 2 раза т. е. для получения Т = 12 эти выпрямительные блоки должны работать с фазовым сдвигом α = 2π/12. Необходимый фазовый сдвиг может быть получен при использовании трансформатора с двумя группами вторичных обмоток, каждая из которых питает схему с шестикратной пульсацией (шестипульсную) (рис. 5.6, а).
а б
Рис. 5.6. Эквивалентная двенадцатифазная схема выпрямления
Если одну из групп вторичных обмоток трансформатора соединить в звезду, а вторую — в треугольник, то между их трехфазными системами напряжений (линейным и фазным напряжением) будет существовать фазовый сдвиг на электрический угол 30°. Мгновенные значения выходных напряжений двух выпрямительных блоков будут иметь такой же фазовый сдвиг. Таким образом, на выходе последовательно включенных выпрямительных блоков напряжение будет пульсировать с удвоенной частотой, т. е. мы получаем эквивалентную двенадцатифазную схему (Т=12). Кроме того, при последовательном (по отношению к нагрузке) включении выпрямительных блоков выходное напряжение повышается в 2 раза при неизменном допустимом напряжении на вентилях.
При параллельном включении составляющих выпрямительных блоков (рис. 5.6, б) допустимый ток в нагрузке повышается в 2 раза при неизменном допустимом токе вентилей одного выпрямительного блока. На рис. 5.7 показана эквивалентная двадцатичетырёхфазная схема, состоящая из двух эквивалентных двенадцатифазных схем, рассмотренных выше. Между двенадцатифазными блоками необходимо создать фазовый сдвиг на угол α= 2π/тэкв = 360/24 = 15°.
Рис. 5.7. Эквивалентная двадцатичетырёхфазная схема
Для постоянной составляющей тока реактор не имеет никакого сопротивления, тогда как для переменной составляющей уравнительного тока индуктивное сопротивление реактора станет ограничителем.
При расчете эквивалентных многофазных схем необходимо учитывать следующее обстоятельство: для получения симметричной кривой выходного напряжения питания выпрямителей должны быть одинаковыми. Поэтому число витков вторичных обмоток трансформатора, соединенных в звезду, должно быть в π/3 раз меньше, чем число витков в обмотках, соединенных в треугольник.
