2.2. Формирователи импульсов управления
Большинство узлов систем управления выполняет функции формирования и преобразования по определенным законам электрических сигналов информационного уровня, характерного для микроэлектронных устройств обработки информации. В целях повышения КПД и уменьшения массогабаритных показателей системы управления стремятся к снижению мощности сигналов, преобразуемых и вырабатываемых системой управления.
Функции формирователей импульсов управления выполняют усилители, предназначенные для усиления информационного сигнала управления в сигнал с параметрами, необходимыми для гарантированного включения и выключения полупроводникового ключа. Помимо требований к мощности сигнала управления ключом часто предъявляются требования к форме сигнала, поэтому иногда ФИУ называют усилителями-формирователями импульсов управления. Схема ФИУ в первую очередь зависит от типа управляемого прибора и его статических и динамических свойств.
Управление биполярными транзисторами. Основными требованиями, предъявляемыми к ключу на биполярном транзисторе, являются насыщение транзистора током базы, обеспечивающее беспрепятственное протекание тока коллектора на интервале, когда транзистор должен быть включен, и минимизация тока утечки на интервале, когда транзистор должен быть выключен. Идеальная форма тока базы iB и напряжения база-эмиттер uВЕ для биполярного транзистора представлена на рис.2.2.
При реализации такого импульса необходимо учитывать следующее:
• повышенная амплитуда тока базы при включении обеспечивает снижение времени задержки на включение;
• биполярный транзистор включается током, поэтому его ток базы должен создаваться источником тока, а не источником напряжения;
• после включения ток базы снижается, в результате чего накопленный в базе заряд уменьшается, это приводит к снижению времени на выключение;
• импульс обратного тока базы при выключении приводит к более быстрому снижению тока коллектора iС, т.е. более быстрому выключению;
• после выключения обратное напряжение база-эмиттер uВЕ обеспечивает повышение допустимого напряжения коллектор-эмиттер uСЕ и снижает ток утечки транзистора.

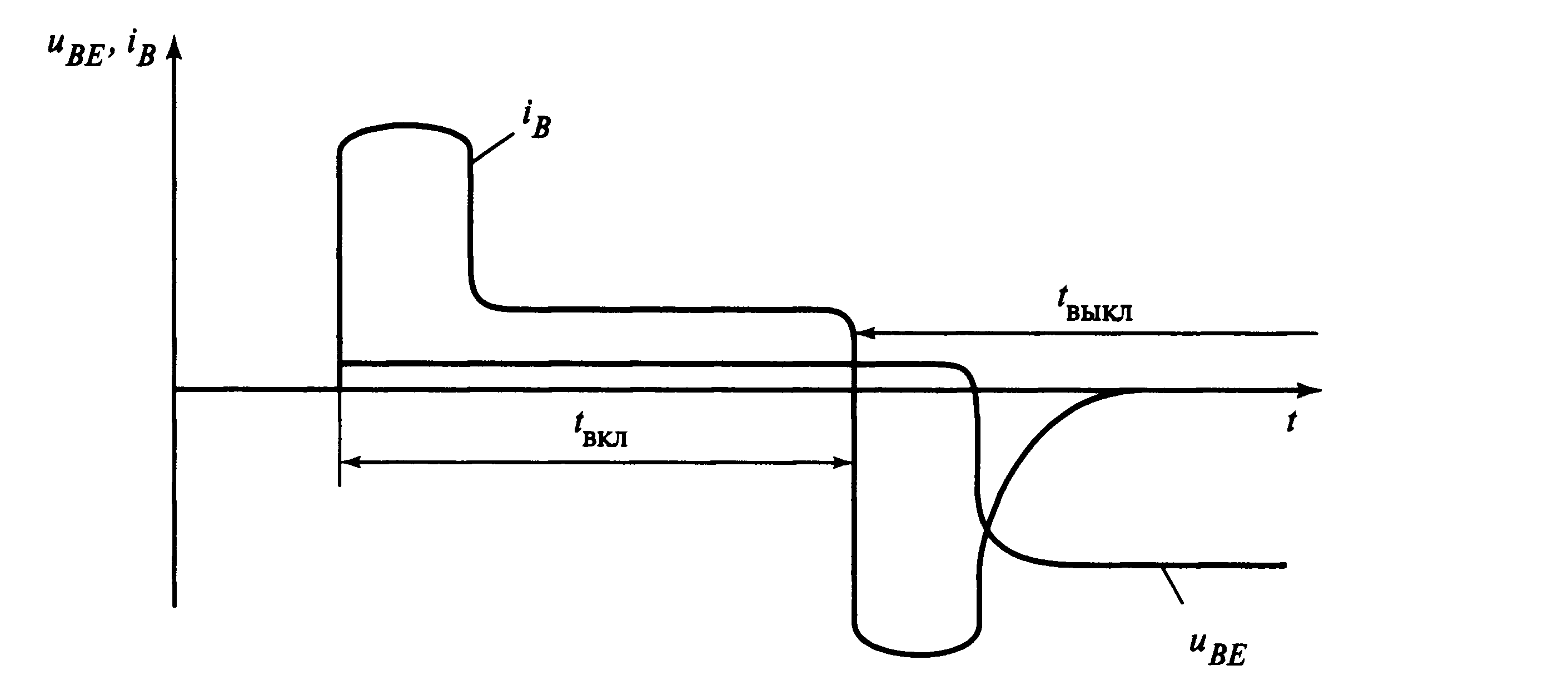

Рис. 2.2. Идеальный импульс управления биполярным транзистором
На практике необязательно осуществлять такое сложное управление, требующее дополнительных устройств в цепях ФИУ. Требования к сигналу управления определяются требованиями к быстродействию ключа (рабочей частоте коммутаций) и к величине потерь в нем. Проблема в создании ФИУ биполярных транзисторов состоит еще и в том, что не всегда возможно соединение «земли» системы управления и эмиттера транзистора. Часто нагрузка подключается к эмиттеру транзистора. В этом случае необходимость гальванической развязки между цепями системы управления и силовой схемой является обязательной функцией ФИУ. Простейшая схема ФИУ транзистора представлена на рис. 2.3, а. В этой схеме реализован усилительный каскад с двумя дополнительными транзисторами для увеличения сигнала малой мощности микросхемы до необходимого значения и источником отрицательного напряжения для создания в моменты паузы (когда ключ выключен) отрицательного напряжения на базе транзистора, которое способствует более полному и надежному запиранию транзистора.
Для уменьшения потребляемой ФИУ мощности применяют парные (комплементарные) транзисторы VT2, VT3, работающие попеременно (рис. 2.3, б). Когда импульс управления отсутствует (uУ = 0), транзистор VT4 включен и через его коллектор протекает отпирающий ток базы VT2. Силовой транзистор VT1 включается током эмиттера транзистора VT2.
Транзистор VT3 при этом выключен, так как его эмиттер имеет отрицательный потенциал относительно базы. Конденсатор С1 заряжается током базы силового транзистора, обеспечивая бросок тока при включении транзистора. В момент поступления импульса от микросхемы управления транзисторы VT4 и VT2 выключаются, а транзистор VT3 включается напряжением конденсатора С1, который, разряжаясь, обеспечивает базовый ток силового транзистора при выключении.
а б
Рис. 2.3. Формирователь импульсов управления биполярного транзистора:
а- схема транзисторного усилителя; б- схема на парных транзисторах
Для повышения быстродействия биполярного транзистора при выключении необходимо не допускать его глубокого насыщения. С этой целью используются дополнительные элементы, входящие в состав ФИУ. На рис. 2.4 приведена схема, в которой дополнительные диоды подключены к транзистору VT.
Рис. 2.4. Формирователь импульсов управления биполярного транзистора
Диод VD1, соединяющий коллектор транзистора с цепью управления, обеспечивает коллектор-эмиттер транзистора VT напряжением, примерно равным напряжению база-эмиттер. Такое распределение напряжений позволяет работать транзистору в режиме, близком к насыщению. Диод VD3 обеспечивает протекание обратного тока при запирании транзистора.
Управление МОПБТ и МОП - транзисторами. Особенности управления МОП транзистором связаны, во-первых, с тем, что при постоянном напряжении затвор-исток UGS через затвор протекает незначительный ток (порядка нескольких наноампер), во-вторых, на процессы включения и выключения значительное влияние оказывает входная емкость транзистора, скорость перезаряда которой определяет время включения и выключения транзистора (рис. 2.5, а).
┴
a б
Рис. 2.5. Формирователь импульсов управления МОП – транзистора: а- схема управления от ИМС; б- схема управления с усилителем тока на парных транзисторах
Управление МОПБТ аналогично управлению МОП- транзистором, так как эти приборы имеют сходные физические принципы управления потоком носителей электронных зарядов посредством изменения поля, создаваемого напряжением, подаваемым на управляющие электроды. Этими транзисторами можно управлять выходным сигналом микросхемы системы управления напряжением 5-15 В и током менее десятка миллиампер.
Однако для управления мощными транзисторами применяют усилители тока, схема которых соответствует схеме двухтактного эммитерного повторителя на парных биполярных транзисторах (рис. 2.5, б). В этой схеме биполярные транзисторы VT2 и VT3 является источником тока более быстрого перезаряда собственной входной емкости управляемого транзистора VT1.
Управление МОПБТ может быть реализовано ФИУ, аналогичными приведенным на рис. 2.5. Однако использование МОПБТ большой мощности в преобразователях, работающих с широтно-импульсной модуляцией напряжения или тока, на повышенных частотах при жестких требованиях к динамическим потерям мощности, защите силового транзистора во всех режимах работы, включая перегрузку и короткое замыкание, потребовало создания специальных устройств — «интеллектуальных» драйверов. Примером такого драйвера может служить устройство для управления IGBT большой мощности на напряжение 1700 В и токи до 1200 А, обладающее широким набором функций, реализуемых на основе специального программируемого микроконтроллера, структурная схема которого приведена на рис. 2.6.
Рис. 2.6. Структурная схема формирователя импульсов управления IGBT
Контроллер управляет основными динамическими параметрами (скоростью нарастания тока и напряжения, временем задержки включения, максимальными значениями тока затвора и напряжения на коллекторе МОПБТ и т.п.) во всех режимах работы. При этом обеспечивается защита от перегрузки. В устройстве предусмотрена схема диагностики, позволяющая определить место и причину отказа МОПБТ. Применение управления динамическими процессами при включении и выключении силового транзистора позволяет значительно снизить уровень электромагнитных помех и улучшить электромагнитную совместимость силовых ключей с другими элементами электрической системы.
Управление тиристорами. При наличии на традиционном тиристоре прямого напряжения формируется импульс управления. Полярность напряжения, формирующего ток управления, соответствует положительному напряжению на управляющем электроде тиристора относительно катода, что соответствует прямому смещению управляющего p-n-перехода.
Импульс управления должен иметь большую скорость нарастания тока и повышенную амплитуду при включении. Это ускоряет процесс включения и снижает возможность выхода тиристора из строя из-за повышенной скорости нарастания анодного тока di/dt. После завершения процесса включения импульс управления желательно сделать равным нулю, так как продолжительный импульс увеличивает потери мощности в тиристоре. Типовая схема с импульсным трансформатором Тр для управления тиристором, выполненная по схеме двухкаскадного усилителя на транзисторах VT1 и VT2, приведена на рис. 2.7.
Рис. 2.7. Формирователь импульсов управления тиристора
Диод VD1 ограничивает перенапряжение на транзисторе VT1, а диод VD2 ограничивает обратное напряжение на управляющем переходе тиристора VS. Резистор R6 ограничивает ток управляющего электрода тиристора и одновременно ток коллектора транзистора VT1.
Запираемый тиристор, например GTO, выключается импульсом отрицательного тока управляющего электрода. Поэтому ФИУ запираемых тиристоров должен обеспечить формирование импульсов управления тока на включение и выключение тиристора. Ток включения должен иметь положительную полярность, т. е. иметь направление от управляющего электрода к катоду, как в
обычном тиристоре. Импульс тока выключения должен иметь обратную полярность. Амплитуда тока выключения соизмерима по значению с током выключения тиристора. Однако длительность импульса тока выключения мала и поэтому его энергия также незначительна. Это позволяет использовать в качестве источников импульсов управления конденсаторы с требуемой запасенной энергией. Принцип формирования импульсов управления запираемых тиристоров поясняется схемой на рис. 2.8, где ключи Sвкл и Sвыкл обеспечивают формирование токов включения iвкл и выключения iвыкл при разряде конденсаторов С2 и С7, которые должны периодически заряжаться от дополнительных источников питания системы управления Еn1 и Еn2.
Рис. 2.8. Схема управления запираемым тиристором
В качестве ключей обычно используются транзисторы. На рис. 2.9 приведена схема ФИУ запираемого тиристора. Конденсаторы С2 и СЗ являются источниками формирования импульсов управления на включение и выключение при включении транзисторов VT1 и VT2 соответственно. Элементы Rl, R2 и С2 обеспечивают формирование тока включения. Резистор R3 способствует сохранению запирающей способности тиристора при неисправности системы управления. Функцию развязки цепей обычно выполняют драйверы. Характерным примером является драйвер тиристора с выходным импульсным трансформатором (рис. 2.7).
При увеличении длительности импульсов управления мощность выходных трансформаторов возрастает. Поэтому при длительных импульсах управления для гальванической развязки целесообразно использовать высокочастотные трансформаторы, на вход которых подается переменное напряжение повышенной частоты с последующим выпрямлением и фильтрацией выходного напряжения.
Рис. 2.9. Формирователь импульсов управления запираемого тиристора
На рис. 2.10, а представлена структурная схема, поясняющая принцип формирования импульса управления силового ключа.
б
Рис. 2.10. Формирователь импульсов управления силового ключа с гальванической трансформаторной развязкой: а- структурная схема; б- диаграммы напряжения
Напряжение источника питания постоянного тока Еп системы управления преобразуется в переменное напряжение повышенной частоты (рис. 2.10, б) посредством простейшего инвертора малой мощности И. Это напряжение поступает на трансформатор и далее на диоды выпрямителя VD1 и VD2 при замкнутом ключе Sупр. Затем после фильтрации RC-цепью напряжение подается на вход силового ключа в виде импульса управления uвых. Моменты времени t0 начала формирования импульса и t1 его окончания управляются ключом системы управления Sупр при воздействии сигнала управления uу.
Широко распространенным способом гальванической развязки является использование оптопар, имеющих законченное конструктивное исполнение в виде отдельного компонента или разделенных оптоволоконным кабелем, проводящим световой поток. На рис. 2.11, а представлена структурная схема ФИУ, вход которого гальванически развязан с системой управления, формирующей сигнал управления малой мощности, поступающий на оптопару, состоящую из светодиода и фототранзистора.
а б
Рис. 2.11. Схемы с гальванической развязкой:
а- на основе оптопары; б- на основе оптотиристора
Выходной сигнал последнего поступает на формирователь импульса управления ФИУ. Выход ФИУ подключен к управляющему входу силового ключа. Очевидно, что в этом случае оконечный каскад ФИУ непосредственно связан с силовой схемой. Кроме того, необходим дополнительный источник питания, обеспечивающий функционирование ФИУ и имеющий, как правило, свою гальваническую развязку с силовыми цепями.
При использовании оптотиристоров импульс управления формируется световым потоком, созданным, например, светодиодом системы управления СУ. При этом передача светового потока к оптотиристору осуществляется оптокабелем ОК (рис. 2.11, б).
