3.1.1. Гистерезис
Если магнитный материал подвергается полному циклу намагничивания и размагничивания, кривая перемагничивания выглядит, как показано на рис. 3.2. При полностью размагниченном материале начало движения происходит от точки 0. По мере возрастания Н индукция В возрастает по пунктирной линии на рисунке до точки насыщения, где индукция равна Bs. При постепенном снижении Н индукция перемещается к точке Вг, где Н равно нулю, но сердечник еще намагничен. Поток в этой точке носит название остаточного потока, индукция при этом равна Вг. Теперь при снижении индукции меняется знак намагничивающей силы Н. Намагничивающая сила, требуемая для уменьшения Вг до нуля, называется коэрцитивной силой (Нс). Практически намагничивание сердечника в работающем устройстве никогда не происходит по кривой начального намагничивания (пунктирная кривая на рис. 3.2), поскольку сердечник полностью не размагничен с самого начала процесса. Показанная на рис. 3.2 сплошная кривая называется также петлей гистерезиса.
Петля гистерезиса показывает энергию, теряемую в сердечнике. Площадь кривой гистерезиса — это энергия, теряемая в материале сердечника за один период. Если обмотка сердечника находится под переменным напряжением, потери на гистерезис зависят от частоты.
В, Тл
Рис. 3.2. Кривая намагничивания и петля гистерезиса

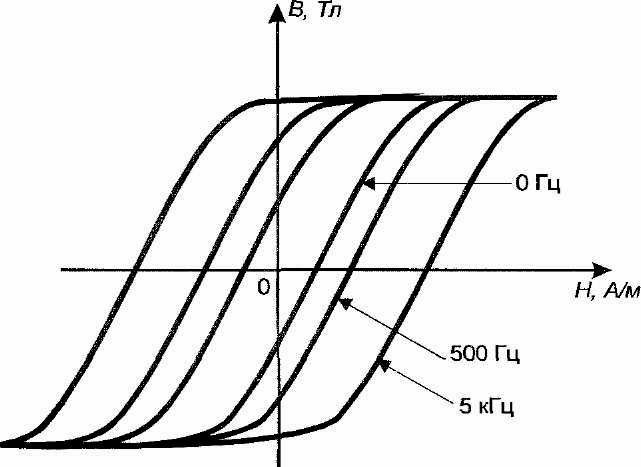

Потери на гистерезис это только часть потерь в материале сердечника, находящегося в переменном магнитном поле. Переменный поток наводит (индуктирует) внутри самого материала сердечника малые электрические токи, известные как вихревые. Величина этих токов зависит от частоты и индукции, а также от электрического сопротивления материала, толщины листа или ленты металлического сердечника. Увеличивая частоту, можно наблюдать, что кривая В—Н расширяется, что показано на рис. 3.3. Расширение петли гистерезиса обусловлено вихревыми токами, которые создаются магнитным потоком, проходящим через материал сердечника.
Рис. 3.3. Изменение кривой гистерезиса с ростом частоты (динамическая петля гистерезиса)
Магнитный поток индуцирует напряжение и создает ток, проходящий вокруг силовой линии магнитного поля, как показано на рис. 3. 4. Толщина металлического листа или ленты влияет на ток: чем толще металл, тем больше ток. Значение вихревого тока является также функцией индуцируемого в сердечнике напряжения и сопротивления магнитного материала. Вихревые токи можно уменьшить, применяя в сердечнике металл меньшей толщины или магнитный материал с более высоким удельным сопротивлением. Если толщина ленты из электротехнической стали уменьшается, то уменьшается сопротивление вихревому току, при этом резко снижается наводимое напряжение. Поэтому уменьшается мощность, теряемая во всем сердечнике.
Линии магнитного потока
Рис. 3.4. Создание вихревого тока в магнитном материале
Общие потери в сердечнике представляют собой сумму потерь на гистерезис и вихревые токи. Обычно потери определяются через удельные потери материала (Вт/кг или Вт/см3), имеющего определенную толщину в случае сердечника из металла, работающего при заданных индукции и частоте.
