1.4.4. Типы тиристоров
Основным
направлением совершенствования тиристора
являлось повышение его
быстродействия. Быстродействующие
тиристоры используются в инверторах с
принудительной
коммутацией тиристоров. Кроме того,
улучшаются следующие характеристики
тиристоров: повышаются значения
блокируемого напряжения, коммутируемого
тока, допустимых значений /
,
/
,
/
.
и
др. Одним
из решений, позволивших увеличить
значение пробивного прямого напряжения
и одновременно уменьшать время выключения,
было создание асимметричных тиристоров
(asymmetrical
control
rectifier
— ASCR).
В основу этого решения
было положено изменение распределения
концентрации носителей в
кристалле тиристора. Однако при этом
было снижено обратное блокирующее
напряжение
(до нескольких десятков вольт).
Введение
дополнительного тиристора (рис. 1.29),
интегрированного с основным
по цепи управления, существенно
сократило время включения тиристора.
Распределенная структура управляющего
перехода позволила сократить
расстояние для распространения
электронно-дырочной плазмы при подаче
импульса управления и тем самым ускорить
процесс включения.. Такая конструкция
позволила повысить его стойкость к
нарастанию положительного
напряжения. Эквивалентная схема модели
тиристора с закороченными
участками катода приведена на рис.1.29.

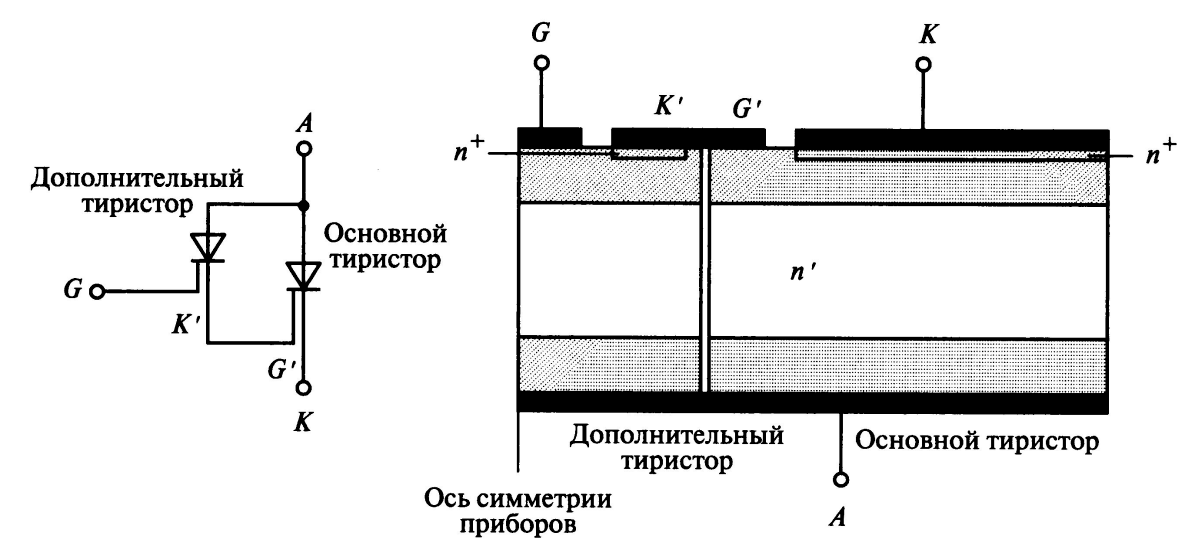

Рис. 1.29. Эквивалентная схема и структура тиристора с дополнительным тиристором в цепи управления
Симметричные тиристоры (ТRIAC), представляющие собой интегральное соединение структуры двух встречновключенных тиристоров в одном приборе с общим электродом управления (рис. 1.30, а). Эти приборы используются для фазового управления в цепях переменного тока.
Тиристоры, проводящие обратный ток, выполненные в интегральном исполнении по схеме со встречновключенным (обратным) диодом (рис. 1.30, б).
В схемах с индуктивной нагрузкой после выключения тиристора ток, обусловленный индуктивностью нагрузки, протекает через диод в обратном направлении. Такие приборы позволяют производить рекуперацию энергии, накопленной в индуктивности нагрузки, в источник питания или емкостной накопитель (обычно фильтр) в зависимости от схемы электронного устройства. Наличие обратного диода улучшает условия выключения тиристора, так как при протекании тока в диоде к тиристору прикладывается небольшое обратное напряжение, обеспечивающее выключение тиристора в «мягком» режиме. Использование быстродействующих диодов позволяет уменьшить время выключения тиристора, т.е. повысить его быстродействие.
а б в
Рис. 1.30. Схемы различных типов тиристоров: а — симметричный тиристор; б — тиристор, проводящий ток в обратном направлении; в — фототиристор
Оптоуправляемые тиристоры. Оптоуправляемые тиристоры (фототиристоры) (рис. 1.30, в) включаются воздействием светового потока на структуру управления. Световой сигнал управления подключается к тиристору через оптокабели, проводящие световой поток. Эффект включения от воздействия светового потока обусловлен генерацией дополнительных носителей заряда в облучаемой полупроводниковой структуре. Тиристоры являются наиболее мощными электронными ключами, способными коммутировать электрические цепи напряжением до 9 кВ токами до 8 кА. Время выключения быстродействующих тиристоров достигает нескольких микросекунд.
