- •Краткое содержание
- •Предисловие
- •1. Статус настоящего документа
- •2. Мандат на подготовку настоящего документа
- •3. Значимые нормативно-правовые положения Директивы КПКЗ и определение НДТ
- •4. Цель настоящего документа
- •5. Источники информации
- •6. Как использовать настоящий документ
- •Область применения
- •1. Введение и определения
- •1.1. Введение
- •1.1.1. Энергия в промышленном секторе ЕС
- •1.1.2. Воздействия энергопотребления на окружающую среду и экономику
- •1.1.3. Вклад энергоэффективности в сокращение эффектов глобального потепления и повышение устойчивости
- •1.1.4. Энергоэффективность и Директива КПКЗ
- •1.1.5. Место энергоэффективности в системе комплексного предотвращения и контроля загрязнения
- •1.1.6. Экономические аспекты и вопросы воздействия на различные компоненты окружающей среды
- •1.2. Понятие энергии и законы термодинамики
- •1.2.1. Энергия, теплота, мощность и работа
- •1.2.2. Законы термодинамики
- •1.2.2.1. Первый закон термодинамики: сохранение энергии
- •1.2.2.2. Второй закон термодинамики: рост энтропии
- •1.2.2.3. Баланс эксергии: сочетание первого и второго законов
- •1.2.2.4. Диаграммы свойств
- •1.2.2.5. Дальнейшая информация
- •1.2.2.6. Необратимость и ее источники
- •1.3. Определения показателей энергоэффективности и повышения энергоэффективности
- •1.3.1. Вопросы энергоэффективности и ее оценки в Директиве IPPC
- •1.3.2. Эффективное и неэффективное использование энергии
- •1.3.3 Показатели энергоэффективности
- •1.3.4. Практическое применение показателей
- •1.3.5. Значимость систем и границ систем
- •1.3.6. Другие используемые термины
- •1.3.6.1. Первичная энергия, вторичная энергия и конечная энергия
- •1.3.6.2. Теплота сгорания топлива и КПД
- •1.3.6.3. Меры по повышению энергоэффективности на стороне производителя и стороне потребителя
- •1.4. Показатели энергоэффективности в промышленности
- •1.4.1. Введение: определение показателей и других параметров
- •1.4.2. Энергоэффективность производственных единиц
- •1.4.2.1. Пример 1. Простой случай
- •1.4.2.2. Пример 2. Типичный случай
- •1.4.3. Энергоэффективность предприятия
- •1.5. Вопросы, которые должны быть рассмотрены при определении показателей энергоэффективности
- •1.5.1. Определение границ системы
- •1.5.1.1.Выводы относительно систем и границ систем
- •1.5.2. Другие существенные вопросы, заслуживающие рассмотрения на уровне установки
- •1.5.2.1. Документирование используемых подходов к отчетности
- •1.5.2.2. Внутреннее производство и потребление энергии
- •1.5.2.3. Утилизация энергии отходов и газа, сжигаемого в факелах
- •1.5.2.4. Эффект масштаба (снижение УЭП с ростом объемов производства)
- •1.5.2.5. Изменения в производственных методах и характеристиках продукции
- •1.5.2.6. Интеграция энергосистем
- •1.5.2.7. Неэффективное использование энергии из соображений устойчивого развития и/или повышения энергоэффективности предприятия в целом
- •1.5.2.8. Отопление и охлаждение помещений
- •1.5.2.9. Региональные факторы
- •1.5.2.10. Явная теплота
- •1.5.2.11. Дальнейшие примеры
- •2. Технологии, которые следует рассматривать для обеспечения энергоэффективности на уровне установки
- •2.1. Системы менеджмента энергоэффективности (СМЭЭ)
- •2.2. Планирование и определение целей и задач
- •2.2.1. Постоянное улучшение экологической результативности и вопросы воздействия на различные компоненты окружающей среды
- •2.2.2. Системный подход к менеджменту энергоэффективности
- •2.3. Энергоэффективное проектирование (ЭЭП)
- •2.3.1. Выбор технологии производственного процесса
- •2.4. Повышение степени интеграции процессов
- •2.5. Обеспечение дальнейшего развития инициатив в области энергоэффективности и поддержание мотивации
- •2.6. Поддержание и повышение квалификации персонала
- •2.7. Информационный обмен
- •2.7.1. Диаграммы Сэнки
- •2.8. Эффективный контроль технологических процессов
- •2.8.1. Автоматизированные системы управления технологическими процессами
- •2.8.2. Менеджмент (контроль, обеспечение) качества
- •2.9. Техническое обслуживание
- •2.10. Мониторинг и измерения
- •2.10.1. Косвенные методы мониторинга
- •2.10.2. Оценки и расчеты
- •2.10.3. Учет потребления энергоресурсов и усовершенствованные системы учета
- •2.10.4. Снижение потери давления при измерении расходов в трубопроводах
- •2.11. Энергоаудиты и энергетическая диагностика
- •2.12. Пинч-анализ
- •2.13. Энтальпийный и эксергетический анализ
- •2.14. Термоэкономика
- •2.15. Энергетические модели
- •2.15.1. Энергетические модели, базы данных и балансы
- •2.15.2. Оптимизация использования энергоресурсов и управление ими на основе моделей
- •2.16. Сравнительный анализ
- •2.17. Прочие инструменты
- •3. Технологии, которые следует рассматривать для обеспечения энергоэффективности на уровне энергопотребляющих систем, процессов и видов деятельности
- •3.1. Сжигание
- •3.1.1. Снижение температуры дымовых газов
- •3.1.1.1. Установка подогревателя воздуха или воды
- •3.1.2. Рекуперативные и регенеративные горелки
- •3.1.3. Сокращение массового расхода дымовых газов за счет снижения избытка воздуха горения
- •3.1.4. Автоматизированное управление горелками
- •3.1.5. Выбор топлива
- •3.1.6. Кислородное сжигание
- •3.1.7. Сокращение потерь тепла при помощи теплоизоляции
- •3.1.8. Сокращение потерь тепла через отверстия печей
- •3.2. Паровые системы
- •3.2.1. Общие свойства пара
- •3.2.2. Обзор методов повышения энергоэффективности паровых систем
- •3.2.3. Дросселирование и использование турбодетандеров
- •3.2.4. Методы эксплуатации и управления технологическим процессом
- •3.2.5. Предварительный подогрев питательной воды (в т.ч. с помощью экономайзера)
- •3.2.6. Предотвращение образования и удаление накипи с поверхностей теплообмена
- •3.2.7. Оптимизация продувки котла
- •3.2.8. Оптимизация расхода пара в деаэраторе
- •3.2.9. Оптимизация работы котла короткими циклами
- •3.2.10. Оптимизация парораспределительных систем
- •3.2.11. Теплоизоляция паропроводов и конденсатопроводов
- •3.2.11.1. Использование съемных панелей для теплоизоляции клапанов и фитингов
- •3.2.12. Реализация программы контроля состояния конденсатоотводчиков и их ремонта
- •3.2.13. Сбор и возврат конденсата в котел
- •3.2.14. Использование самоиспарения
- •3.2.15. Утилизация энергии продувочной воды котла
- •3.3. Утилизация тепла и охлаждение
- •3.3.1. Теплообменники
- •3.3.1.1. Мониторинг состояния и техническое обслуживание теплообменников
- •3.3.2. Тепловые насосы (в т.ч. механическая рекомпрессия пара)
- •3.3.3. Системы охлаждения и холодильные установки
- •3.4. Когенерация
- •3.4.1. Различные методы когенерации
- •3.4.2. Тригенерация
- •3.4.3. Централизованное холодоснабжение
- •3.5. Электроснабжение
- •3.5.1. Компенсация реактивной мощности
- •3.5.2. Гармоники
- •3.5.3. Оптимизация систем электроснабжения
- •3.5.4. Энергоэффективная эксплуатация трансформаторов
- •3.6. Подсистемы с электроприводом
- •3.6.1. Энергоэффективные двигатели
- •3.6.2. Выбор оптимальной номинальной мощности двигателя
- •3.6.3. Приводы с переменной скоростью
- •3.6.4. Потери при передаче механической энергии
- •3.6.5. Ремонт двигателей
- •3.6.6. Перемотка
- •3.6.7. Экологические преимущества, воздействие на различные компоненты окружающей среды, применимость и другие соображения относительно методов повышения энергоэффективности систем с электроприводом
- •3.7. Системы сжатого воздуха
- •3.7.1. Оптимизация общего устройства системы
- •3.7.2. Использование приводов с переменной скоростью
- •3.7.3. Высокоэффективные электродвигатели
- •3.7.4. Централизованная система управления системой сжатого воздуха
- •3.7.5. Утилизация тепла
- •3.7.6. Сокращение утечек в системах сжатого воздуха
- •3.7.7. Техническое обслуживание фильтров
- •3.7.8. Использование холодного наружного воздуха для питания компрессоров
- •3.7.9. Оптимизация давления системы
- •3.7.10. Создание запаса сжатого воздуха вблизи потребителей с существенно варьирующим уровнем потребления
- •3.8. Насосные системы
- •3.8.1. Инвентаризация и оценка насосных систем
- •3.8.2. Выбор насоса
- •3.8.3. Оптимизация трубопроводной системы
- •3.8.4. Техническое обслуживание
- •3.8.5. Управление насосными системами и их регулирование
- •3.8.6. Привод и передача
- •3.8.7. Экологические преимущества, воздействие на различные компоненты окружающей среды, применимость и другие соображения относительно методов повышения энергоэффективности насосных систем
- •3.9. Системы отопления, вентиляции и кондиционирования воздуха (ОВКВ)
- •3.9.1. Отопление и охлаждение помещений
- •3.9.2. Вентиляция
- •3.9.2.1. Оптимизация проектных решений при внедрении новой или модернизации существующей системы вентиляции
- •3.9.2.2. Повышение эффективности существующей вентиляционной системы
- •3.9.3. Естественное охлаждение
- •3.10. Освещение
- •3.11. Процессы сушки, сепарации и концентрирования
- •3.11.1. Выбор оптимальной технологии или сочетания технологий
- •3.11.2. Механические процессы
- •3.11.3. Методы термической сушки
- •3.11.3.1. Расчет энергозатрат и КПД
- •3.11.3.2. Конвективная сушка
- •3.11.3.3. Контактная сушка
- •3.11.3.4. Перегретый пар
- •3.11.3.5. Утилизация тепла в процессах сушки
- •3.11.3.6. Выпаривание в сочетании с механической рекомпрессией пара или тепловым насосом
- •3.11.3.7. Оптимизация теплоизоляции сушильных систем
- •3.11.4. Радиационная сушка
- •3.11.5. Системы автоматизированного управления процессами термической сушки
- •4. Наилучшие доступные технологии
- •4.1. Введение
- •4.2. Наилучшие доступные технологии обеспечения энергоэффективности на уровне установки
- •4.2.1. Менеджмент энергоэффективности
- •4.2.2. Планирование и определение целей и задач
- •4.2.2.1. Постоянное улучшение экологической результативности
- •4.2.2.2. Выявление аспектов энергоэффективности установки и возможностей для энергосбережение
- •4.2.2.3. Системный подход к менеджменту энергоэффективности
- •4.2.2.4. Установление и пересмотр целей и показателей в области энергоэффективности
- •4.2.2.5. Сравнительный анализ
- •4.2.3. Энергоэффективное проектирование (ЭЭП)
- •4.2.4. Повышение степени интеграции технологических процессов
- •4.2.5. Поддержание поступательного развития инициатив в области энергоэффективности
- •4.2.6. Поддержание уровня квалификации персонала
- •4.2.7. Эффективный контроль технологических процессов
- •4.2.8. Техническое обслуживание
- •4.2.9. Мониоринг и измерения
- •4.3. Наилучшие доступные технологии обеспечения энергоэффективности энергопотребляющих систем, технологических процессов, видов деятельности и оборудования
- •4.3.1. Сжигание
- •4.3.2. Паровые системы
- •4.3.3. Утилизация тепла
- •4.3.4. Когенерация
- •4.3.5. Электроснабжение
- •4.3.6. Подсистемы с электроприводом
- •4.3.7. Системы сжатого воздуха
- •4.3.8. Насосные системы
- •4.3.9. Системы отопления, вентиляции и кондиционирования воздуха (ОВКВ)
- •4.3.10. Освещение
- •4.3.11. Процессы сушки, сепарации и концентрирования
- •5. Новые технологии обеспечения энергоэффективности
- •5.1. Беспламенное сжигание (беспламенное окисление)
- •5.2. Сжатый воздух как средство хранения энергии
- •6. Заключительные замечания
- •6.1. Временные рамки и основные этапы подготовки настоящего документа
- •6.2. Источники информации
- •6.3. Степень консенсуса
- •6.4. Пробелы и дублирование информации. Рекомендации по дальнейшему сбору информации и исследованиям
- •6.4.1. Пробелы и дублирование информации
- •6.4.3. Конкретная производственная информация
- •6.4.3. Направления дальнейших исследований и практической деятельности
- •6.5. Пересмотр настоящего документа
- •Источники
- •Глоссарий
- •7. Приложения
- •7.1. Энергия и законы термодинамики
- •7.1.1. Общие принципы
- •7.1.1.1. Описание систем и процессов
- •7.1.1.2. Формы энергии и способы ее передачи
- •7.1.2. Первый и второй законы термодинамики
- •7.1.2.1. Первый закон термодинамики: баланс энергии
- •7.1.2.2. Второй закон термодинамики: энтропия
- •7.1.2.2.2. Баланс энтропии для закрытой системы
- •7.1.2.3. Баланс энтропии для открытой системы
- •7.1.2.4. Анализ эксергии
- •7.1.3. Диаграммы свойств, таблицы свойств, базы данных и программы
- •7.1.3.1. Диаграммы свойств
- •7.1.3.2. Таблицы свойств, базы данных и программное моделирование
- •7.1.3.3. Источники неэффективности
- •7.1.4. Использованные обозначения
- •7.1.4.1. Библиография
- •7.2. Примеры термодинамической необратимости
- •7.2.1. Пример 1. Дросселирование
- •7.2.2. Пример 2. Теплообменники
- •7.2.3. Пример 3. Процессы перемешивания
- •7.3. Примеры анализа энергоэффективности производства
- •7.3.1. Производство этилена методом парового крекинга
- •7.3.2. Производство мономера винилацетата (МВА)
- •7.3.3. Горячая прокатка стали
- •7.4. Примеры внедрения систем менеджмента энергоэффективности
- •7.5. Примеры энергоэффективных технологических процессов
- •7.6. Пример подхода к поступательному развитию инициатив в сфере энергоэффективности: «совершенство в производственной деятельности»
- •7.7. Мониторинг и измерения
- •7.7.1. Количественные измерения
- •7.7.2. Оптимизация использования энергоресурсов
- •7.7.3. Энергетические модели, базы данных и балансы
- •7.8. Другие инструменты аудита и поддержки мероприятий по повышению энергоэффективности на уровне предприятия
- •7.8.1. Инструменты аудита и менеджмента энергоэффективности
- •7.9. Сравнительный анализ
- •7.9.1. Нефтеперерабатывающие заводы
- •7.9.2. Австрийское энергетическое агентство
- •7.9.3. Схема для норвежских МСП
- •7.9.4. Соглашения о сравнительном анализе в Нидерландах
- •7.9.5. Сравнительный анализ в стекольной промышленности
- •7.9.6. Распределение энергозатрат и выбросов CO2 между различными видами продукции в сложном последовательном процессе
- •7.10. Примеры к главе 3
- •7.10.1. Паровые системы
- •7.10.2. Утилизация отходящего тепла
- •7.11. Мероприятия на стороне потребителя
- •7.12. Энергосервисные компании
- •7.13. Сайт Европейской комиссии, посвященный вопросам энергоэффективности и Национальные планы действий государств-членов
- •7.14. Европейская схема торговли квотами (ETS)
- •7.15. Оптимизация транспортных систем
- •7.15.1. Энергоаудит транспортных систем
- •7.15.2. Менеджмент энергоэффективности автомобильного транспорта
- •7.15.3. Улучшение упаковки с целью оптимизации использования транспорта
- •7.16. Европейский топливный баланс
- •7.17. Коррекция коэффициента мощности при электроснабжении
Повышение энергоэффективности (КПД) топливосжигающей установки позволяет достигнуть сокращения выбросов CO2 при условии, что это улучшение приводит к сокращению потребления топлива. В этом случае выбросы CO2 снижаются пропорционально сокращению потребления топлива. Однако результатом повышения КПД может быть и увеличение производства полезной энергии при неизменном расходе топлива (повышение Hp при неизменном Hf в Уравнении 3.2). Это может привести к увеличению производительности или мощности производственной единицы с одновременным повышением энергоэффективности. В этом случае имеет место сокращение удельных выбросов CO2 (на единицу продукции), но абсолютный объем выбросов остается неизменным (см. раздел 1.4.1).
Ориентировочные показатели энергоэффективности (КПД) и соответствующие расчеты для различных процессов сжигания топлива приводятся в отраслевых Справочных документах и других источниках. В частности, в документе EN 12952-15 содержатся рекомендации по расчету КПД водотрубных котлов и соответствующего вспомогательного оборудования, а в документе EN 12953-11 –жаротрубных котлов.
3.1.1. Снижение температуры дымовых газов
Общая характеристика
Одним из вариантов сокращения потерь тепловой энергии в процессе сгорания является снижение температуры дымовых газов, выбрасываемых в атмосферу. Это может быть достигнуто посредством:
•подбора оптимальных размеров и других характеристик оборудования исходя из требуемой максимальной мощности с учетом расчетного запаса надежности;
•интенсификации передачи тепла технологическому процессу посредством увеличения удельного потока тепла (в частности, при помощи завихрителей-турбулизаторов, увеличивающих турбулентность потоков рабочего тела), увеличения площади или усовершенствования поверхностей теплообмена;
•рекуперации тепла дымовых газов с использованием дополнительного технологического процесса (например, производства пара при помощи экономайзера, см. раздел 3.2.5);
•установки подогревателя воздуха или воды, или организации предварительного подогрева топлива за счет тепла дымовых газов (см. 3.1.1). Следует отметить, что подогрев воздуха может быть необходим, если технологический процесс требует высокой температуры пламени (например, в стекольном или цементном производстве). Подогретая вода может использоваться для питания котла или в системах горячего водоснабжения (в т.ч. централизованного отопления);
•очистки поверхностей теплообмена от накапливающейся золы и частиц углерода с целью поддержания высокой теплопроводности. В частности, в конвекционной зоне могут периодически использоваться сажесдуватели. Очистка поверхностей теплообмена в зоне горения, как правило, осуществляется во время остановки оборудования для осмотра и ТО, однако в некоторых случаях используется очистка без остановки (например, в нагревателях на НПЗ);
•обеспечение уровня производства тепла, соответствующего существующим потребностям (не превышающего их). Тепловую мощность котла можно регулировать, например, посредством подбора оптимальной пропускной способности форсунок для жидкого топлива или оптимального давления, под которым подается газообразное топливо.
Экологические преимущества
Энергосбережение.
Воздействие на различные компоненты окружающей среды
Снижение температуры дымовых газов при определенных условиях может вступать в противоречие с целями обеспечения качества воздуха, например:
135
•предварительный подогрев воздуха горения приводит к повышению температуры пламени и, как следствие, к более интенсивному образованию NOx, что может привести к превышению установленных нормативов выбросов. Внедрение предварительного подогрева воздуха на существующих установках может оказаться затруднительным или экономически неэффективным вследствие недостатка пространства, необходимости установки дополнительных вентиляторов, а также систем подавления образования NOx (при наличии риска превышения установленных нормативов). Следует отметить, что метод подавления образования NOx при помощи впрыскивания аммиака или мочевины сопряжен с риском попадания аммиака в дымовые газы. Предотвращение этого может требовать установки дорогостоящих датчиков аммиака и системы управления впрыскиванием, а также – в случае значительных вариаций нагрузки – сложной системы впрыскивания, позволяющей впрыскивать вещество в область с надлежащей температурой (например, системы из двух групп инжекторов, установленных на разных уровнях);
•системы газоочистки, включая системы подавления или удаления NOx и SOx, работают лишь в определенном температурном диапазоне. Если установленные нормативы выбросов требуют использования подобных систем, организация их совместного функционирования с системами рекуперации может оказаться сложной и экономически неэффективной;
•в некоторых случаях местные органы власти устанавливают минимальную температуру дымовых газов на срезе трубы с целью обеспечения адекватного рассеяния дымовых газов и отсутствия дымового факела. Кроме того, компании могут по собственной инициативе применять подобную практику для улучшения своего имиджа. Широкая общественность может интерпретировать наличие видимого дымового факела как признак загрязнения окружающей среды, в то время как отсутствие дымового факела может рассматриваться как признак чистого производства. Поэтому при определенных погодных условиях некоторые предприятия (например, мусоросжигательные заводы) могут специально подогревать дымовые газы перед выбросом в атмосферу, используя для этого природный газ. Это приводит к непроизводительному расходу энергии.
Производственная информация
Чем ниже температура дымовых газов, тем выше уровень энергоэффективности. Однако снижение температуры газов ниже определенного уровня может быть сопряжено с некоторыми проблемами. В частности, если температура оказывается ниже кислотной точки росы (температуры, при которой происходит конденсация воды и серной кислоты, как правило, 110– 170 ºC в зависимости от содержания серы в топливе), это может привести к коррозии металлических поверхностей. Это может потребовать применения материалов, устойчивых к коррозии (такие материалы существуют и могут применяться на установках, использующих в качестве топлива нефть, газ или отходы), а также организации сбора и переработки кислого конденсата.
Применимость
Перечисленные выше стратегии (за исключением периодической очистки) требуют дополнительных инвестиций. Оптимальным для принятия решения об их использовании является период проектирования и строительства новой установки. В то же время, возможно и внедрение этих решений на существующем предприятии (при наличии необходимых площадей для установки оборудования).
Некоторые применения энергии дымовых газов могут быть ограничены вследствие разницы между температурой газов и потребностями в определенной температуре на входе энергопотребляющего процесса. Приемлемая величина указанной разницы определяется балансом между соображениями энергосбережения и затратами на дополнительное оборудование, необходимое для использования энергии дымовых газов.
Практическая возможность рекуперации всегда зависит от наличия возможного применения или потребителя для полученной энергии (см.раздел 3.3).
136

Меры по снижению температуры дымовых газов могут приводить к увеличению образования некоторых загрязняющих веществ (см. «Воздействие на различные компоненты окружающей среды» выше).
Экономические аспекты
Срок окупаемости может находиться в диапазоне от менее пяти лет до пятидесяти лет в зависимости от множества параметров, включая размер установки, температуру дымовых газов и т.д.
Мотивы внедрения
Повышение энергоэффективности процесса, в особенности, там, где имеет место прямой нагрев (например, в стекольном или цементном производстве).
Примеры
Широко применяется.
Справочная информация
[17, Åsbland, 2005, 26, Neisecke, 2003, 122, Wikipedia_Combustion, 2007, 125, EIPPCB]
3.1.1.1. Установка подогревателя воздуха или воды
Общая характеристика
Помимо экономайзера (см. раздел 3.2.5), в системе сжигания может быть установлен предварительный подогреватель воздуха (газо-воздушный теплообменник). В таком подогревателе воздух горения, как правило, поступающий из атмосферы и имеющий соответствующую температуру, нагревается за счет энергии дымовых газов, что приводит к охлаждению последних. Повышение температуры воздуха способствует улучшению условий горения, что приводит к повышению общего КПД системы сжигания. В среднем, снижение температуры дымовых газов на каждые 20 °C приводит к повышению КПД на 1%. Схема системы сжигания с подогревателем воздуха представлена на рис. 3.2.

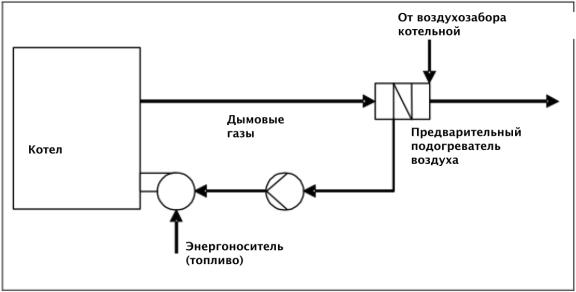

Рисунок 3.2.: Схема системы сжигания с предварительным подогревом воздуха
[28, Berger, 2005]
Менее эффективный, но более простой способ предварительного подогрева состоит в размещении воздухозаборника под потолком в помещении котельной. Во многих случаях температура воздуха в помещении превышает температуру наружного воздуха на10–20 °C. Это может позволить частично скомпенсировать потери тепловой энергии.
Еще одно решение – организация воздухозабора и отведения дымовых газов при помощи коаксиального газохода (трубы с двойными стенками). Дымовые газы отводятся по внутренней
137
трубе, в то время как по внешней поступает воздух горения. Теплообмен между газовыми потоками через стенку трубы обеспечивает предварительный подогрев поступающего воздуха.
Вместо газо-воздушного может быть установлен водно-газовый теплообменник для предварительного подогрева питательной воды котла.
Экологические преимущества
Организация предварительного подогрева воздуха способна обеспечить повышение КПД системы сжигания на 3-5%.
Сподогревом воздуха за счет тепла дымовых газов могут быть связаны и другие преимущества:
•горячий воздух может использоваться для сушки топлива. Это особенно актуально в случае угля или органического топлива;
•если подогрев воздуха предусмотрен уже на стадии проектирования, можно ограничиться котлом меньшего размера;
•горячий воздух может использоваться для предварительного подогрева различных видов сырья.
Воздействие на различные компоненты окружающей среды
Помимо преимуществ, с организацией предварительного подогрева воздуха связаны и некоторые проблемы, которые часто оказывается препятствием для реализации подобной схемы:
•газо-воздушный теплообменник, необходимый для подогрева воздуха, требует значительного пространства. Кроме того, теплообмен в нем не настолько эффективен, как
вводно-газовом теплообменнике;
•дополнительное падение давления дымовых газов на теплообменнике требует большей мощности вентилятора дымососа;
•горелки должны быть рассчитаны на подачу подогретого воздуха горения, который имеет больший объем. Кроме того, использование подогретого воздуха может представлять проблему с точки зрения обеспечения стабильности пламени;
•повышение температуры пламени может привести к увеличению выбросов NOx.
Производственная информация
Предварительный подогрев воздуха горения способствует снижению потерь тепла, связанных с дымовыми газами.
Для расчета потерь тепла с дымовыми газами широко используется формула Зигерта:
WL = |
H g |
= c |
Tgas −Tair |
Уравнение 3.4 |
H f |
|
|||
|
|
%CO2 |
где:
WL – потери тепла с дымовыми газами (в процентах от общей теплоты сгорания топлива) c – коэффициент Зигерта;
Tgas – измеренная температура дымовых газов (°C)
Tair – измеренная температура поступающего воздуха (°C)
%CO2 – измеренная концентрация CO2 в дымовых газах (в процентах).
Коэффициент Зигерта зависит от температуры дымовых газов, концентрации CO2 и вида топлива. Значения коэффициента для различных видов топлива приведены в табл. 3.3:
138

Тип топлива |
Коэффициент Зигерта |
|
|
Антрацит |
0,6459 + 0,0000220 · Tgas + 0,00473 · %CO2 |
|
|
Тяжелое топливо |
0,5374 + 0,0000181 · Tgas + 0,00717 · %CO2 |
|
|
Жидкое нефтяное топливо |
0,5076 + 0,0000171 · Tgas + 0,00774 · %CO2 |
|
|
Природный газ (НТС) |
0,385 + 0,00870 · %CO2 |
|
|
Природный газ (ВТС) |
0,390 + 0,00860 · %CO2 |
|
|
Таблица 3.3. Расчет коэффициента Зигерта в зависимости от вида топлива
[29, Maes, 2005]
Пример: дымовые газы парового котла, использующего высококачественный природный газ, имеют следующие характеристики: Tgas = 240 °C и %CO2 = 9,8 %. С целью повышения энергоэффективности воздухозаборник, ранее находившийся снаружи котельной, переносится под потолок помещения.
Среднегодовая температура наружного воздуха составляет 10 °C, а среднегодовая температура воздуха под потолком котельной равна 30°C.
Коэффициент Зигерта в данном случае составляет: 0,390 + 0,00860 · 9,8 = 0,4743. До переноса воздухозаборника потери тепла с дымовыми газами составляли:
WL = 0,4743 2409,8−10 =11,1%
После переноса воздухозаборника потери тепла с дымовыми газами составляют:
WL = 0,4743 2409,8−30 =10,2%
Это соответствует повышению КПД системы сжигания на 0,9% в результате простого мероприятия – переноса воздухозаборника.
Применимость
Организация предварительного подогрева воздуха является экономически эффективной при строительстве нового котла или установки. Возможности для изменения существующей схемы воздухозабора или организации предварительного подогрева воздуха на существующем предприятии часто ограничены вследствие причин технического характера и соображений пожарной безопасности. Во многих случаях оборудование существующего котла системой предварительного подогрева воздуха является слишком сложным, а эффективность такого мероприятия незначительна.
Подогреватели воздуха представляют собой газо-воздушные теплообменники, конструкция которых зависит от диапазона рабочих температур. Подогреватели воздуха не могут применяться при использовании горелок с естественной тягой.
Подогретая вода может использоваться для питания котла или в системах, использующих горячую воду (например, системах централизованного отопления).
Экономические аспекты
На практике потенциал энергосбережения в результате предварительного подогрева воздуха горения достигает нескольких процентов энергии производимого пара, как показано в табл. 3.4. Поэтому даже для небольших котлов общий объем энергосбережения может достигать нескольких ГВт·ч/год. Например, для котла мощностью 15 МВт может быть достигнуто
139
